最大吐出量範囲:5.1〜70.0L/min 幅広いニーズに対応する高性能キャンドポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

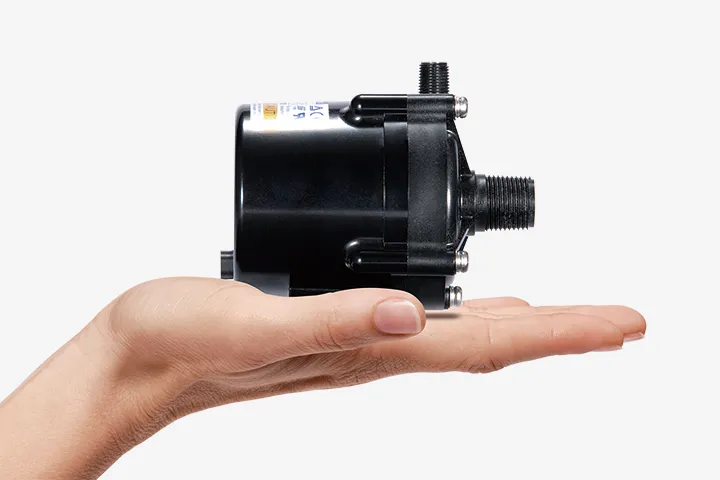

樹脂製のキャンドモータなので小型、軽量です。マグネットポンプに比べ省スペース化が実現します。しかもシールレスで液洩れがありません。

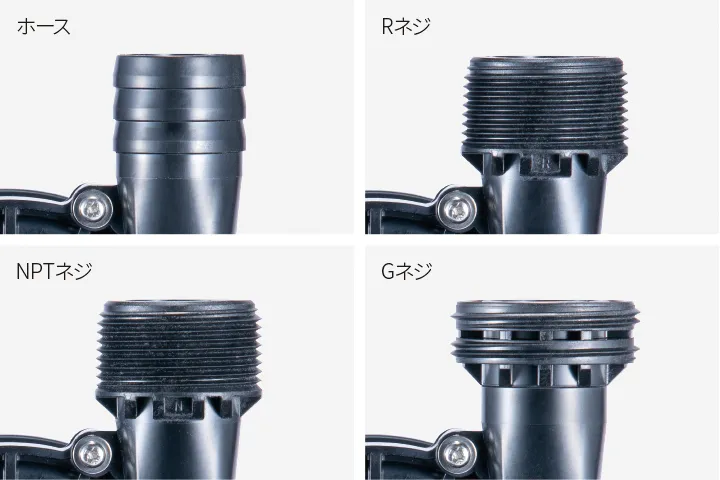

ホース、Rネジ、NPTネジ、Gネジ※の4種類の接続方法があり、設置スペースや設置方法に合わせて選択が可能です。
※ NRD-40/40Xのみ
DCブラシレスモータの採用でブラシの摩耗がなく、ACモータ並みの長寿命です。
電源電圧は、安全電圧(50V以下)に分類され、UL、CSA、CEなどの国際的な安全規格が容易に取得可能です。DC電源は地域による電圧や周波数の特定がなく機種の統一化が可能です。
DC1〜5Vの外部入力信号により流量変更が容易に行えます。モータ駆動回路を内蔵しているので、電源と外部入力の接続で運転が可能です。
ポンプ設置場所の雰囲気温度はMax. 50℃、取り扱い液温度はMax. 80℃まで対応可能です。 (08Z型は、雰囲気温度Max. 40℃、取り扱い液温度はMax. 50℃)
ポンプ可変信号入力と同時にポンプ運転出力(回転数パルス出力注1)が可能です。小型・軽量・低騒音、さらにシールレスで液漏れがありません。
注1:オープンコレクタ方式1 パルス/回転で出力されます。
400Hz±10%のPWM(Duty 0〜100%)信号注2により流量可変が容易に行えます。また、PWM信号なしでもポンプの運転が可能です。(Max運転固定)モータ駆動回路を内蔵しているので、電源と外部入力の接続で運転が可能です。
注2:PWM 制御信号はオープンコレクタ(ドレイン)で接続してください。

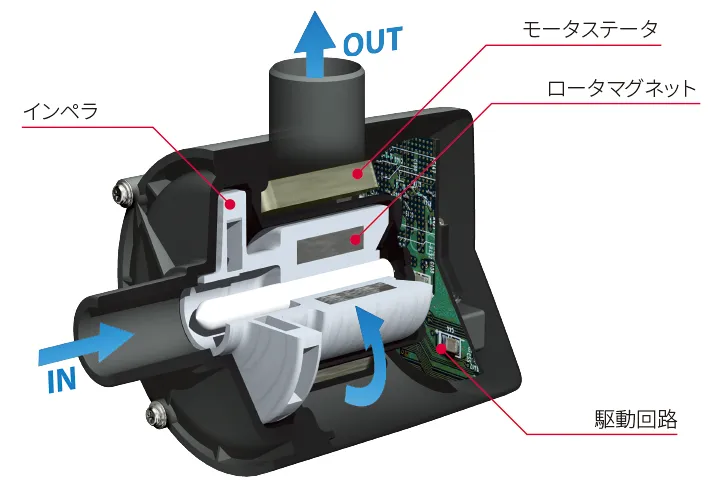

インペラと一体化されたロータマグネットを直接ロータとして駆動するキャンドタイプの渦巻きポンプです。ポンプ室をケーシングにより外部と完全に遮断し、インペラを回転磁界によって駆動するため、軸シールがありません。マグネットカップリング方式のポンプに比べ、コンパクトでシンプルな構造です。
型式 | NRD-05 | NRD-08 | NRD-08Z | NRD-08Z-P4 | NRD-12 |
---|---|---|---|---|---|
最大吐出量 | 5.1L/min | 7.9L/min | 8.0L/min | 8.0L/min | 13.6L/min |
最高揚程 | 4.1m | 11.5m | 19m | 19m | 7.4m |
接続方法 吐出口径 (吸込み×吐出) |
• ホース接続: 14mm×8mm • Rネジ接続: R3/8×R1/8 • NPTネジ接続: NPT3/8×NPT1/8 |
• ホース接続: 18mm×18mm • Rネジ接続: R3/8×R3/8 • NPTネジ接続: NPT3/8×NPT3/8 |
|||
主要材質 | GFRPPE注、GFRPP | ||||
液温範囲 | 0〜80℃ | 0〜80℃ | 0〜50℃ | 0〜50℃ | 0〜80℃ |
周囲温度 | 0〜50℃ | 0〜50℃ | 0〜40℃ | 0〜40℃ | 0〜50℃ |
定格出力 | 6W | 22W | 33W | 33W | 17W |
電源 | DC24V | ||||
シール方式 | シールレス |
型式 | NRD-20 | NRD-30 | NRD-40 | NRD-40X |
---|---|---|---|---|
最大吐出量 | 19.5L/min | 23.5L/min | 25.0L/min | 70.0L/min |
最高揚程 | 8.5m | 11m | 15m | 8m |
接続方法 吐出口径 (吸込み×吐出) |
• ホース接続: 21mm×17mm • Rネジ接続: R1/2×R3/8 • NPTネジ接続: NPT1/2×NPT3/8 |
• ホース接続: 27mm×21mm • Rネジ接続: R1×R1/2 • NPTネジ接続: NPT1×NPT1/2 • Gネジ接続: G1・1/2×G1・1/4 |
• ホース接続: 27mm×27mm • Rネジ接続: R1×R3/4 • NPTネジ接続: NPT1×NPT3/4 • Gネジ接続: G1・1/2×G1・1/2 |
|
主要材質 | GFRPPE注、GFRPP | |||
液温範囲 | 0〜80℃ | |||
周囲温度 | 0〜50℃ | |||
定格出力 | 28W | 45W | 85W | 72W |
電源 | DC24V | DC48V | ||
シール方式 | シールレス |
注:NRD-40/40XはGFRPPSです。
