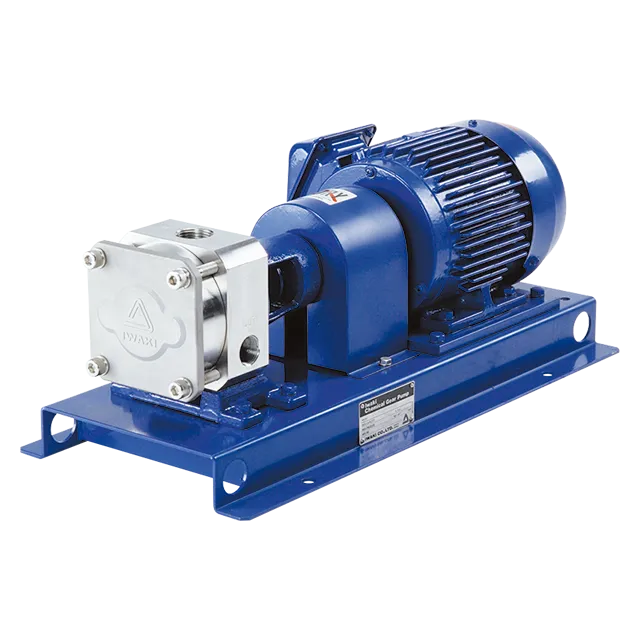

GXシリーズの特長

低粘度液から高粘度液までの取扱いが可能

SiCセラミックスギヤは、従来のギヤポンプに発生しやすい低粘度液取扱い時における「カジリ」「焼付き」 現象が全くなく、高速運転でも安心してご使用いただけます。また、窒化珪素セラミックスギヤはその優れた強度・靭性により高粘度液として安定した性能を発揮します。

セラミックスギヤとステンレスキヤの特性比較
耐食性 耐熱性 耐焼付性 耐剥離性 耐摩耗性 摩擦係数 耐衝撃性
セラミックスギヤ ×
ステンレスギヤ 熱処理済 ×
硬質被膜処理済 ×

微細スラリーの取扱いが可能

ギヤ部をはじめ、軸受などの摺動部をセラミックス化。軟・硬質の微細スラリー液を長寿命に移送します。

P-Q 特性のアップ

セラミックス製のギヤは、金属製のギヤに比べ各部品間のクリアランスが小さくできるため、P-Q特性が大幅にアップしました。

優れた耐食性

接液部には、ステンレス・ファインセラミックス(SiC、Si3N4)・PTFE・カーボンなどの優れた耐食材料を使用しているので、幅広い薬液を取扱うことができます。

脈動の少ない静かな送液

往復動ポンプや汎用ギヤポンプ特有の脈動がなく、静かでスムーズな送液が可能です。撹拌や泡立ちを嫌う液の取扱いに最適です。

自吸性の向上

ポンプ上部より吸込む構造のため、ポンプ停止時でも液ダマリができやすく、再始動時の自吸性に優れています。

定量注入

粘性液の温度変化に対しても、他のポンプでは望めないほどの正確さで定量吐出を行います。また、吐出量は回転数に直線的に比例しますので、可変速機構による流量制御が簡単に行えます。

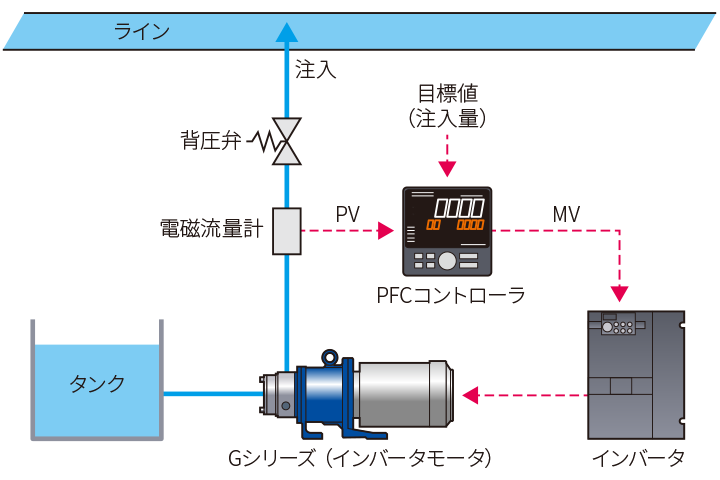

• 定量ポンプの用途に使用する場合は、流量センサ、インバータ、コントローラを用いた流量制御が必要です。

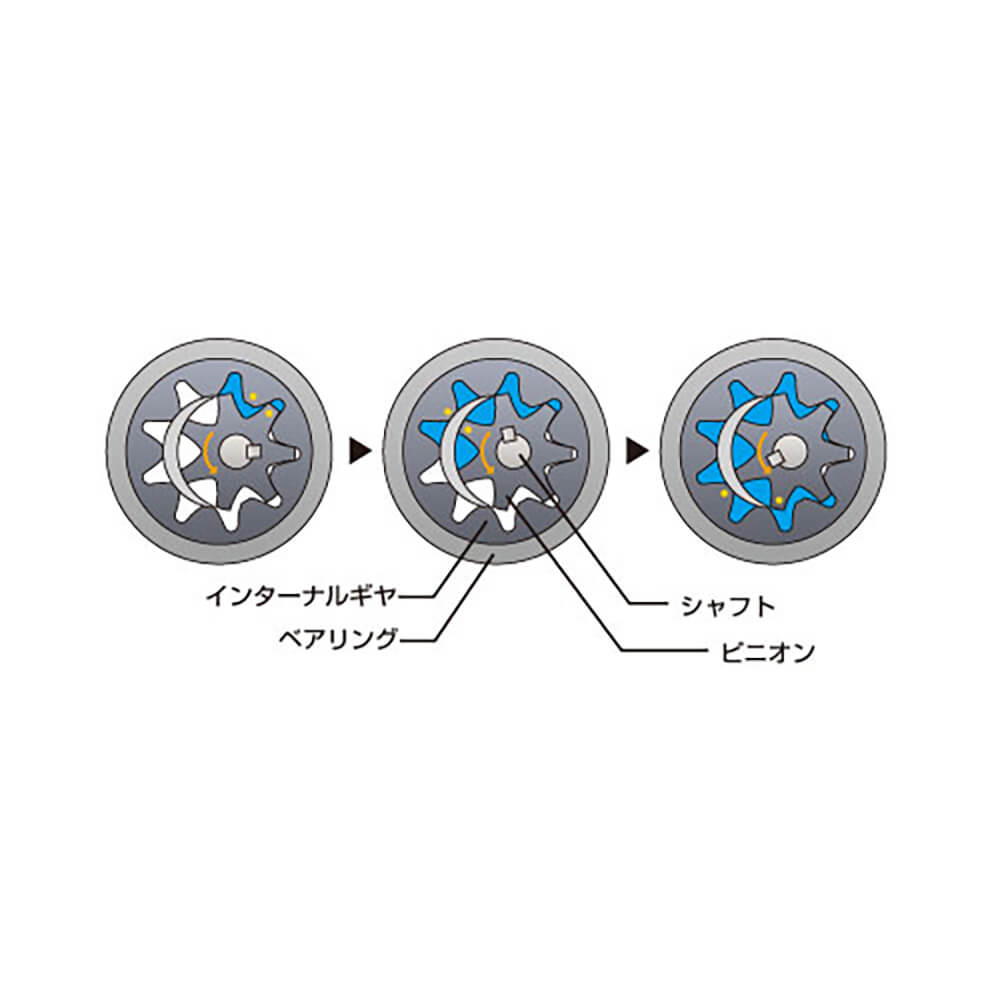

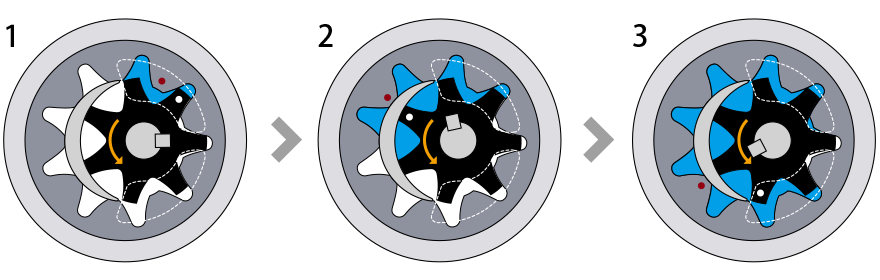

作動原理

2個の軸受により支持されたシャフトに結合されたピニオン(駆動ギヤ)と、強固なベアリングにより外周を支持されたインターナルギヤ(従動ギヤ)との噛合い部の変化で液移送が行なわれます。
吸込み工程ではお互いの噛合いは離れ、2つのギヤとケーシングにより構成される空間は膨張します。この時に生じる負圧により、液はこの空間内に吸込まれます。
吐出工程では再びお互いの歯は噛合いをはじめ、2つのギヤとケーシングにより構成される空間は収縮し液を押出します。

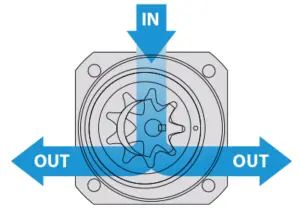

特注仕様(吐出ポート)
吐出ポートはポンプ正面から見て右側ですが、特注で左側も選択できます。

用途例

  • 銅箔製造工程におけるニカワ液の無脈動定量注入
  • 磁性スラリー液の定量移送
  • 塗料・染料スラリー液の定量移送
  • 凝集剤の定量注入
  • 紙力増強剤の定量注入
  • 電子材料のファインスラリーの無脈動定量移送
  • 排煙脱硝装置内アンモニア水・尿素水スプレー
  • 洗剤などの香料移送
  • 金属部品、電子機器部品等の洗浄用溶剤移送
  • 溶剤系接着剤移送
  • 苛性ソーダ・98% 硫酸・硝酸などの移送

概略仕様(50/60Hz)

最大吐出量範囲 1.4〜35.2 / 1.7〜42.5L/min
最高吐出圧力範囲 0.3〜1.0 / 0.36〜1.0MPa
最高回転数 1800min-1
主要材質 SUS316、SiC、Si3N4
所要動力範囲 0.2〜3.7kW
液温範囲 0〜150℃
移送可能粘度 0.5〜10000mPa·s
スラリー液 お問合せください
シール方式 グランドパッキンまたはメカニカルシール
