Vシリーズの特長

超高精度注入
吐出量精度±0.5%(参考値)

超微少流量の高精度注入が可能です。 吐出量の調節はポンプヘッドの角度を変えることで任意に行えます。

優れた耐食性でさまざまな液体に対応

接液部材質はセラミックスおよびPTFE樹脂を採用。 酸・アルカリ・有機溶剤などの移送にも優れた耐久性を発揮します。

最高2万mPa·sの高粘性液を充填

独特のバルブレス構造で、Max.20,000mPa·sの高粘性液もスムーズ に定量移送します。

• 粘性液の取扱いは減速機付きモータタイプ限定となります。

コンパクト設計で装置組込みに最適

コンパクトで軽量なため装置組込用として最適です。 またモータの回転を逆転することにより、IN・OUT を逆に使用することもできます。

真空部への注入
高圧部からの引抜き

吸込・吐出弁がないため、真空部(負圧)へ直接定量注入できます。また吸込・吐出側に圧力変動がある場合でも、定量注入が可能です。

• 真空部への注入における精度は配管条件により、変化する場合があります。

エアーロックのトラブル防止

独特のバルブレス構造により、エアーが混入してもプランジャの押し出し作用と同時に排出されるため、エアーロックのトラブルがありません。

• 設置条件や取扱い液によってはエアーが排出されにくい場合もあります。 詳しくはお問合せください。

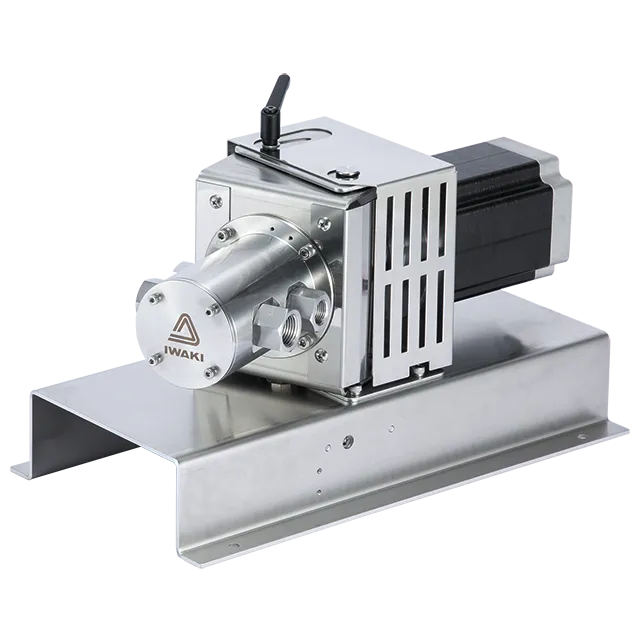

V-25の特長

リチウムイオン二次電池の電解液注入に最適
大容量バルブレスプランジャポンプ

イワキハイセラポンプV-25型は、注入量(1ショット吐出量)が従来機種(V-15型)の約3.8倍の大容量タイプのハイセラポンプです。ハイセラポンプ独特のバルブレス構造で、ステッピングモータにより制御性に優れた高精度注入を実現します。また、ステッピングモータ以外のモータとの接続も可能なカップリング接続タイプも追加しました。

高精度注入

吐出量の調節はポンプヘッドの振り角度の調整を回転ノブで任意に行うことで正確なストローク調整が可能です。ステッピングモータタイプは制御性に優れた高精度注入が可能です。

CE対応

欧州のEN規格に対応したことで、標準でCEマーキングに対応し ました。カップリング接続タイプはモータを取り付けていない状 態で機械指令に適合しています。

プランジャの固着を低減

洗浄ポートによって、使用液が固着・析出することによるプラン ジャロックを低減します。

優れた耐食性

接液部材質にセラミックス、SUS316、PTFE 樹脂、FEPMを採用しました。

シンプルな構造

部品点数が少なくシンプルな構造によりメンテナンス性の高いポンプヘッド設計です。ポンプヘッドも容易に取り外しが可能です。

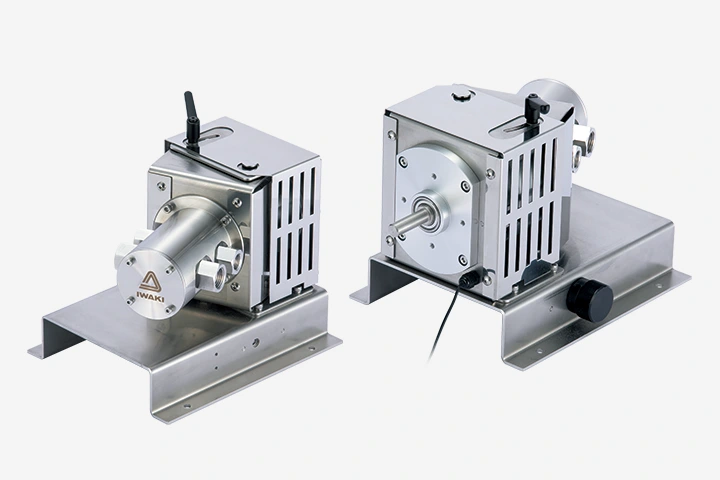

カップリング接続タイプ V-25-N

カップリング接続タイプV-25-Nは、ご用意いただいたモータを カップリングで接続して使用することが可能です。

• 製品仕様書・取扱説明書に記載されているモータトルクの推奨値を参考にモータを選定していただく必要があります。
• 本製品にはモータ、カップリングなどの接続部品、回転部のカバーは付属していません。カバーは別途ご用意ください。

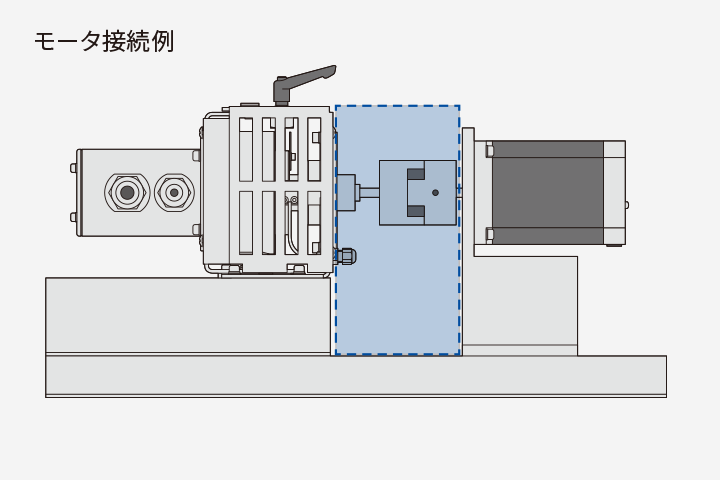

• 運転前に回転部へのカバーの追加が必要になります。カバーを別途ご用意いただき、運転前に必ず取り付けてください。(右図青色部分)

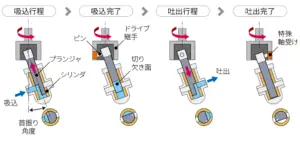

作動原理

  1. 吸込工程:プランジャの切欠き面が吸込み側を向くと同時に、プランジャが引かれ液を吸込みます
  2. 吸込完了:プランジャの切欠き面が上に向き、吸込口を閉じます
  3. 吐出工程:プランジャの切欠き面が吐出側を向くと同時に、プランジャが押され液を吐出します
  4. 吐出完了:プランジャの切欠き面が下に向き、吐出口を閉じます

ドライブ継手が回転すると、特殊軸受け・ピンを介してプランジャが回転しながらシリンダ内を往復動します。往復動のストローク長は、ポンプヘッドの振り角度によって任意に調整することができます。切り欠き面を設けたプランジャ自身が回転しながら吐出口・吸込口を開閉する独特な構造により、一般的な定量ポンプに必要なバルブ構造が不要になります。

用途例

  • 二次電池:リチウム電池の電解液充填・移送、ゲル状液の定量注入
  • 洗浄機器:洗剤・リンス注入
  • 製紙:紙力増強剤の定量注入、染料の定量注入、スライムコントロール剤の注入
  • コンデンサ:リン酸液の注入
  • 廃液処理設備:高分子凝集剤

概略仕様(50/60Hz)

最大吐出量範囲 1.3〜1400 / 1.6〜1682mL/min
最高吐出圧力範囲 0.2〜0.7MPa (機種により異なります。)
主要材質 Al2O3、ZrO2、SiC、SUS316
モータ出力範囲 15〜40W
液温範囲 0〜40℃
移送可能粘度 20000mPa·s程度まで (機種により異なります。)
スラリー液 お問合せください
シール方式 リップシール

V-25概略仕様

ポンプ 最大1ショット吐出量 11mL/shot
最大吐出量(参考) 3300mL/min
最大モータ回転数 300min−1
最高吐出圧力 0.2MPa
ステッピングモータ 型式 2相バイポーラ
基本ステップ角 1.8°
電源電圧 DC48V±1V
絶縁階級 B 種
フォトマイクロセンサ 電源電圧Vcc 5 〜24DCV
出力開放電圧Vo VccV
出力流入電流Isink 50mA

OEM用ポンプ

コンパクトで軽量のV-05/07シリーズは装置組み込みに最適な小型プランジャポンプです。
DCモータ駆動により、高精度の吐出量制御が可能です。
吐出量可変機能があり、洗浄ポートも選択できるため清潔に薬液注入することが可能です。
継手の種類も豊富なため各種装置組み込みに対応します。

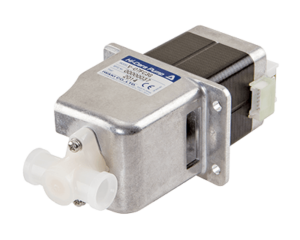

V-07AF4

燃料電池用に最適

V-07AF4

長寿命・低消費電力・軽量設計
設計寿命9.5万時間の長寿命設計です。 (従来タイプ「V-07AF3」:9万時間)
また、モータコネクタ、センサコネクタはロックタイプです。さらにアルミダイカストフレームを採用した軽量設計です。

V-05ZF(P)66-P
V-07AEP06-P
V-07AF(P)66-P

臨床検査装置、免疫分析装置に最適

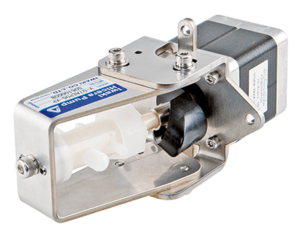

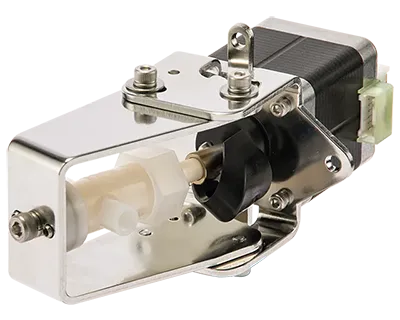

V-07AEP06

高耐食
ポンプヘッド材質にPVDFまたはECTFEを採用。 強アルカリの移送に対応します。

V-07AFP06-P

人工透析装置に最適

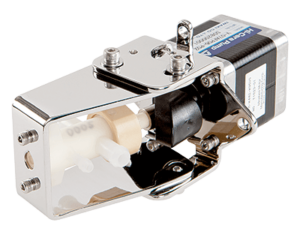

V-07AFP06

熱湯洗浄対応
95°Cの熱湯洗浄に対応します。

概略仕様 (OEM用ポンプ)

Model V-07AF4 V-05ZF(P)66-P V-07AF(P)66-P V-07AEP06-P V-07AFP06-P
1ショット吐出量
mL
0.1 0.1 0.1, 0.2, 0.3 0.1, 0.2, 0.3 0.1, 0.2
吐出量範囲
mL/min
1〜20 0.5〜30 0.5〜90 0.5〜90 0.5〜60
回転数
min-1
10〜200 10〜300 5〜300 10〜300 5〜300
最高吐出圧力
kPa
40 150 150 150 200
