SPSシリーズの特長

幅広い用途で使用可能

  • 液体・気体・スラリーなどにも使用可能
  • 分散・溶解・乳化・反応・熱交換にも対応
  • 防爆エリアでの使用も可能
  • 様々な材質に対応しているので幅広い用途で使用可能
  • 省スペース設計でスケールアップも容易
  • 二重管式・多管式は熱交換器として使用可能

均質化

滞留部がほとんどないため、流体を均一に移送できます。

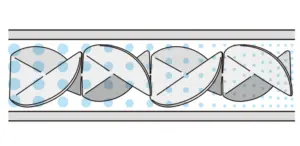

ガス吸収

流体中の気泡を細かくし、表面積を大きくします。気体の溶解効率が向上します。

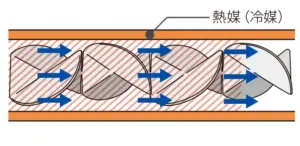

反応

プラグフローを形成することで流速・反応時間・反応温度のバラつきを抑えます。

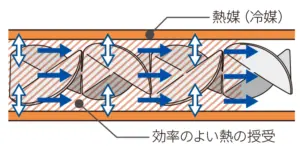

熱交換

管壁側と中央側の流れを入れ替えることで境膜伝熱係数を大きくします。熱交換の高効率化を実現します。

シンプル構造で洗浄も容易

  • 洗浄液を流すことで内部を洗浄できます
  • サニタリー仕様対応 ・エレメントは脱着できるので付着物の洗浄が容易注
  • 消耗部がほとんどなく長期的に使用可能

注：エレメント分解可能型のみ。

高効率で省エネルギー

  • 電源不要で高いコストパフォーマンスを実現
  • 効率の良い熱交換

用途例

  • 食品：濃縮ジュースの希釈・混合、チョコレート、豆乳、水飴、ミルク、クリーム、ソースなどの混合・均一化
  • 化学工業：モノマーなどの混合・希釈・反応・分散・調合
  • 石油化学：ナフサ、タール、オイルの混合・調合
  • 水処理：pHコントロール・凝集沈殿・混合
  • 製紙：紙力増強剤、コーティング剤、サイズ剤、ビスコースなどの混合・希釈・分散・調合

作動原理

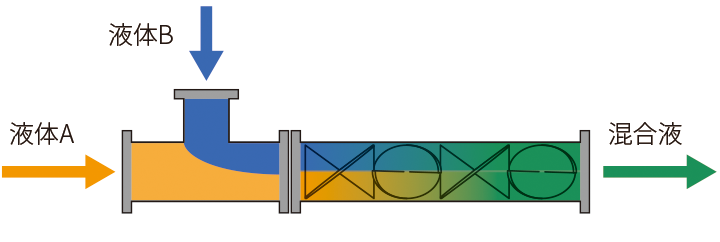

流体の流れにより混合撹拌が行われます。 パイプの内部のエレメントと呼ばれる特殊構造によって、流体を連続的に分割／反転／混合できます。

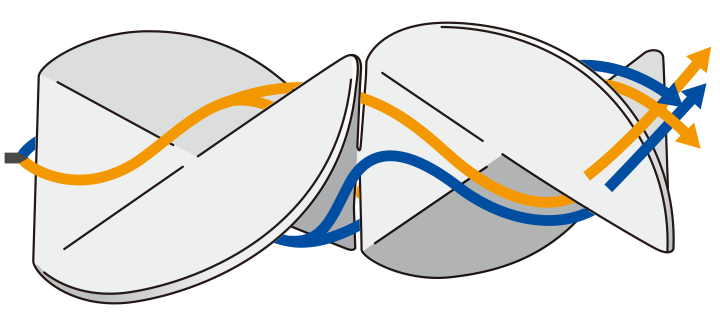

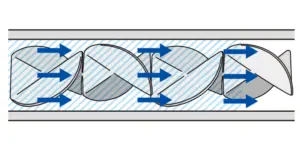

エレメントを通過する流体の動き

1エレメントを通過する度に流体が2分割されます。

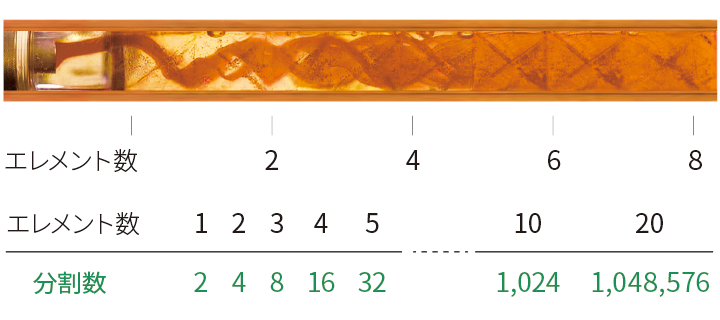

パイプ内の様子

エレメントの数が増えると分割数は大きくなります。

概略仕様

口径 10〜100A
エレメント数 4〜8エレメント
材質 SUS304、SUS316、PVC、カーボンスチール、PTFE、その他

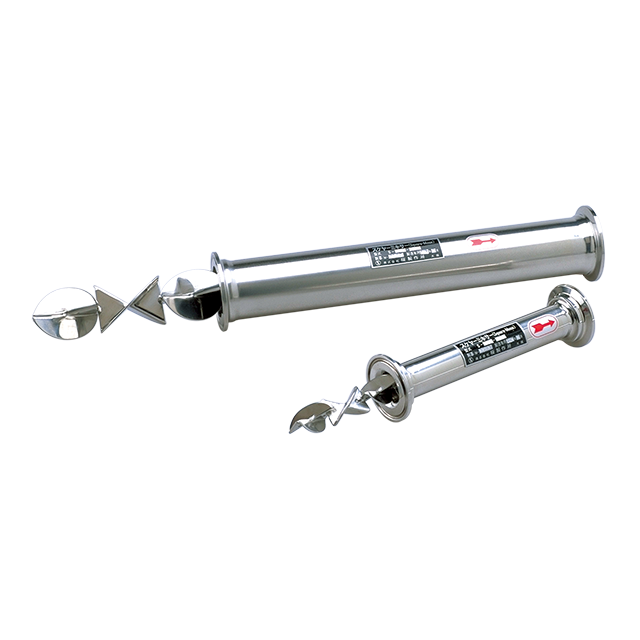

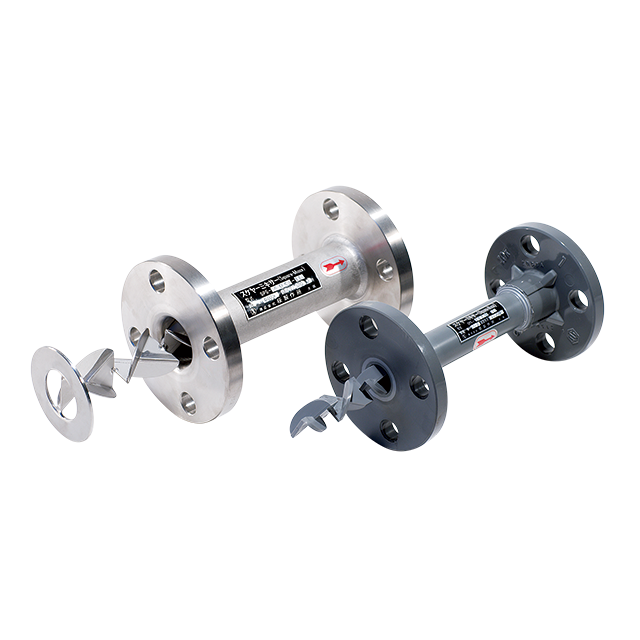

接続 JIS10K フランジ、ヘルール

• 上記以外に大口径タイプ、バフ研磨タイプ（SUS 316）、チタンタイプなどもあります。詳しくはお問合せください。
