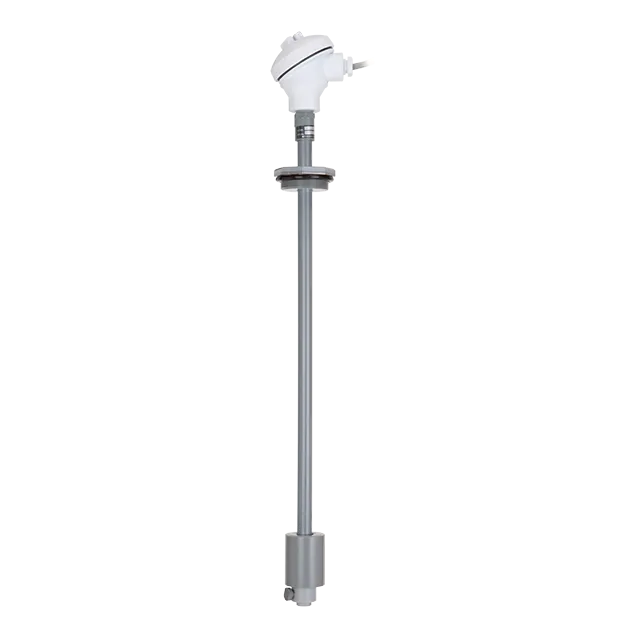

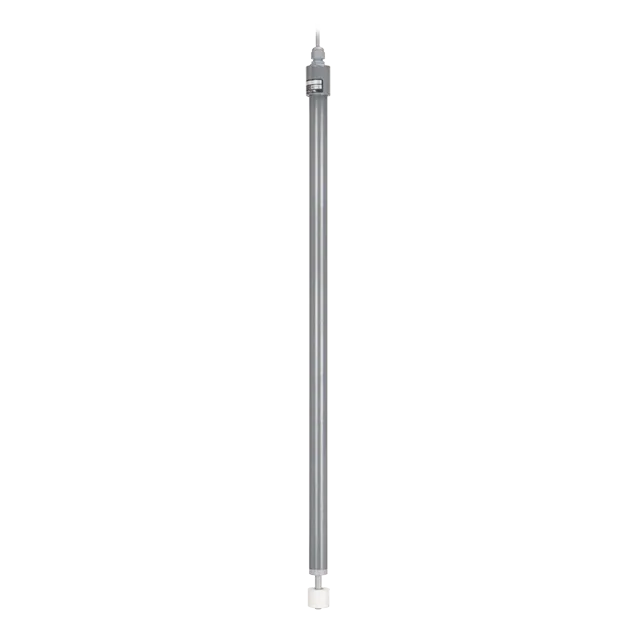

IRS/IRSVシリーズは、CTS/CTS-N型タンク用のレベルセンサです。シンプルな構造のフロート式。安定して液面レベルを計測できます。

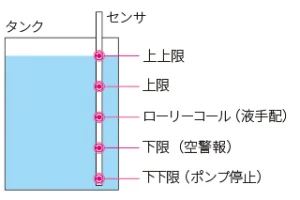

タンクの液が減少すると接点信号を出力し、ポンプを停止させることができます。IRSVシリーズは上限／下限、液手配のタイミング、警報などの出力が可能です。
タンクへの取り付けが簡単です。

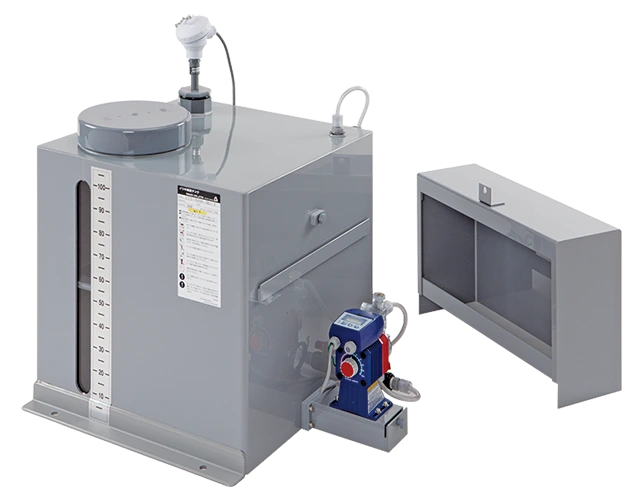

CTS-N型タンク セット例
| 型式 | IRS-460 | IRS-500 | IRS-900 | IRS-1000 |
|---|---|---|---|---|
| 適用タンク | CTS-50 | CTS-N50 CTS-(N)100 |
CTS-N200 | CTS-200 CTS(N)-300 CTS(N)-500 |
| センサ部 | フロートスイッチ | |||
| 最小測定可能液比重 | 0.8 | |||
| 動作状態 | フロート 上昇 OFF、下降 ONのみ | |||
| 最大開閉容量 | 50VA | |||
| 最大開閉電流 | AC0.5A | |||
| 最大使用電圧 | AC240/DC200V | |||
| 接点接触抵抗 | 100mΩ | |||
| 型式 | IRSV-500 | IRSV-900 | IRSV-1000 |
|---|---|---|---|
| 適用タンク | CTS-(N)50 CTS-(N)100 |
CTS-N200 | CTS-200 CTS(N)-300 CTS(N)-500 |
| センサ部 | フロートスイッチ | ||
| 最小測定可能液比重 | 0.8 | ||
| 動作状態 | フロート 上昇 OFF、下降 ON 動作反転可能注 | ||
| 最大開閉容量 | 50VA | ||
| 最大開閉電流 | AC0.5A | ||
| 最大開閉電流 | AC300/DC350V | ||
| 接点接触抵抗 | 100mΩ | ||
• IRSVは最大５接点まで追加可能です。接点の最小間隔は50mmです。各接点位置はCTS/CTS-Nの外形構造図を確認してご指示ください。
注：特注仕様になります。
