羽根車式流量センサ

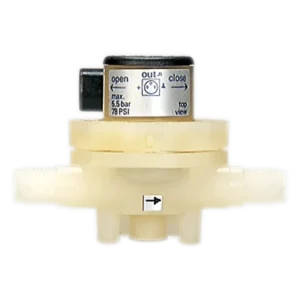

羽根車式流量センサ ミニフロー Z507
  • フッ素樹脂製の微少流量センサ
  • 金属イオンの流出を抑えた構造
  • 金メッキ液に最適

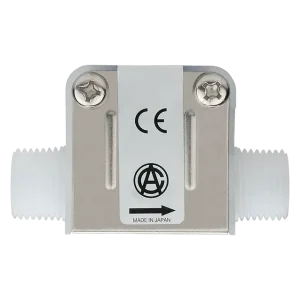

羽根車式流量センサ ND
  • 小型・軽量・シンプル構造
  • ローコストタイプ

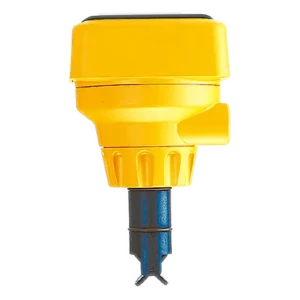

羽根車式流量センサ フロートランスミッタ 9900
  • パルス電流変換器内蔵
  • 各種ケミカル液に対応
  • 瞬時流量、積算流量の現場表示が可能

羽根車式流量センサ概略仕様

名称 羽根車式流量センサ
ミニフロー Z507
羽根車式流量センサ ND 注1 羽根車式流量センサ
フロートランスミッタ 9900 注2
測定範囲 0.25 – 12 L/min 0.3 – 60 L/min 5.3 – 766 L/min
精度 ±0.5% FS ±3% FS ±1% FS
最高使用圧力 1.0 MPa 1.0 MPa (液温により変化)
最高使用温度 120℃(液温により変化) PP、ETFEタイプ:60℃ SUS304タイプ:90℃ 70℃
出力信号 オープンコレクタパルス DC4 – 24V、オープンコレクタパルス、他
電源 DC12V DC12 – 24V
主材質 PVDF、PCTFE、FKM PP、PA、ETFE、SUS304、他 PP、PVDF、チタン、FKM

注1:下記測定範囲はPP、PAタイプのものです。その他のタイプについては別途お問合せください。
注2:下記仕様以上の大流量タイプも対応可能です。別途ご相談ください。

容積式流量センサ

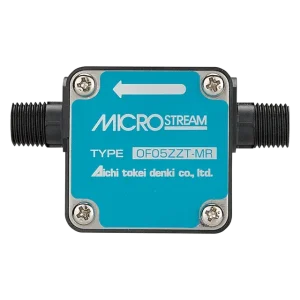

容積式流量センサ 微少流量センサ OF
  • 小型・軽量・シンプル構造
  • 各種ケミカル液・粘性液に対応

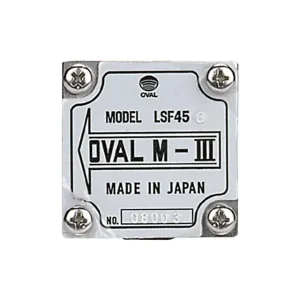

容積式流量センサ オーバルセンサ LSF
  • 容積式流量センサ オーバルセンサ LSF
  • 粘性液の測定が可能
  • 高精度な歯車容積計測

容積式流量センサ概略仕様

名称 微少流量センサ OF オーバルセンサ LSF
測定範囲 0.083 – 5 L/min 1.0 – 8.33 L/min
精度 ±2.0% FS ±0.5% FS
最高使用圧力 0.5 MPa 0.98 MPa
最高使用温度 70℃ 80℃
出力信号 電圧パルス
電源 DC12V DC12 – 24V
主材質 PPS、SiC、FKM SUS316、他

質量式流量センサ

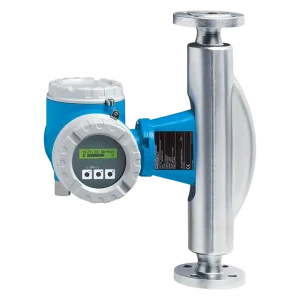

質量式流量センサ プロマス DN-80F
  • 圧力損失がなく高粘度液に最適
  • 検出器・変換器一体のコンパクトサイズ
  • サニタリー仕様・防爆仕様に対応

質量式流量センサ概略仕様

測定範囲 0 – 1166 L/min
精度 ±0.2% FS
最高使用圧力 4.0 MPa
最高使用温度 150℃
出力信号 DC4 – 20mA、オープンコレクタパルス
電源 AC85 – 260V
主材質 チタン、SUS316、他

電磁式流量センサ

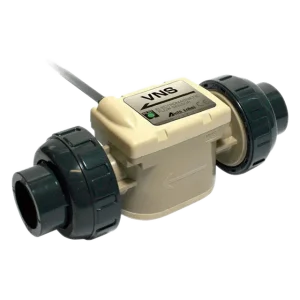

小型電磁式流量センサ VNS
  • コンパクト設計で組込みに最適
  • 脈動計測注・警報出力など多彩な機能を搭載

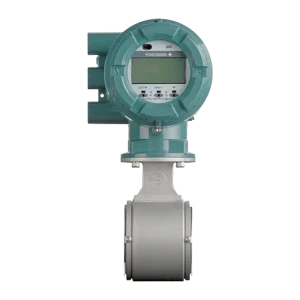

電磁式流量センサ アドマグ AXF
  • 高精度・高信頼性
  • ケミカル液・粘性液・スラリー液・高温液に対応
  • サニタリー仕様、防爆仕様も対応
電磁式流量センサ マグキューブ MCB10A
  • 水専用のローコストタイプ
  • 単機能・簡単操作
  • 瞬時・積算流量を同時に表示・出力可能

電磁式流量センサ概略仕様

名称 小型電磁式流量センサ VNS  注4 電磁式流量センサ
アドマグ AXF
電磁式流量センサ
マグキューブ MCB10A
測定範囲 0.05 – 60 L/min 0 – 18,920 L/min 0 – 2358 L/min
精度 ±0.5% FS ±0.5% FS 表示値の±0.2%
最高使用圧力 1.0 MPa PFAタイプ:2.0 MPa
セラミックスタイプ:4.0 MPa
2.0 MPa
最高使用温度 60℃ 120℃ 90℃
出力信号 オープンコレクタパルス DC4 – 20mA、オープンコレクタパルス
電源 DC24V AC80 – 264V DC24V、AC100V
主材質 PEEK、チタン、FKM、他 PFA、セラミックス、SUS316L、他 SUS316L、SUS304、他
