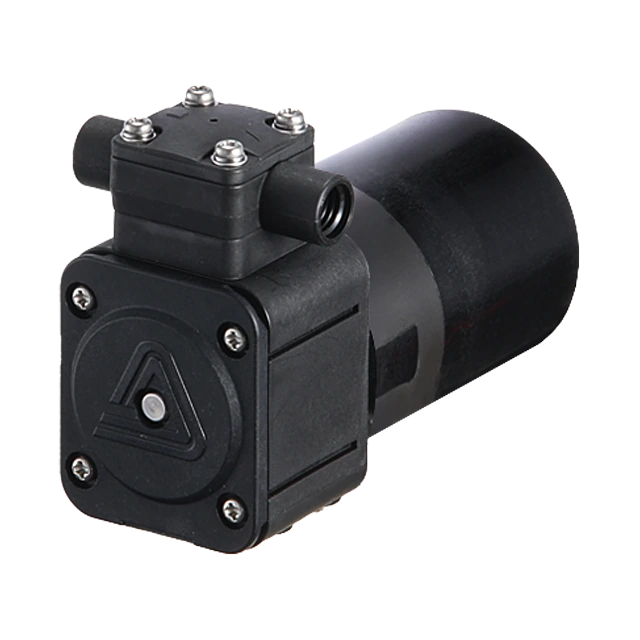

さらにコンパクトになった 高圧液体移送ダイヤフラムポンプ NEW
HSR-03/06/09/15は、装置組込み用として開発された小型液体ダイヤフラムポンプです。流量可変機能（外部入力信号DC1〜5V）・駆動回路内臓モータを採用。高圧液体移送に適したポンプ構造としました。コンパクトな設計で装置組込みに最適です。
最高吐出圧力0.6MPa
高圧で液体を移送することが可能です。

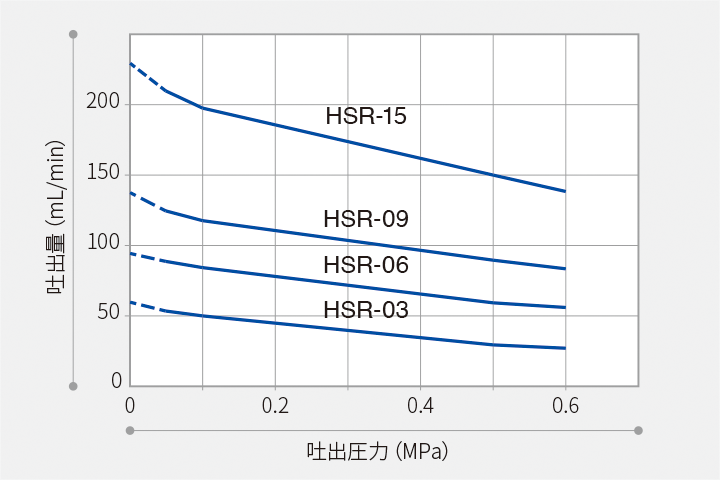

DC1〜5Vで流量可変
吐出量範囲30〜150mL/minをカバーします。
• 吐出圧力0.5MPaの時
装置内でのレイアウトを考慮した、小型・軽量設計です。
装置の効率化・小型化に貢献します。

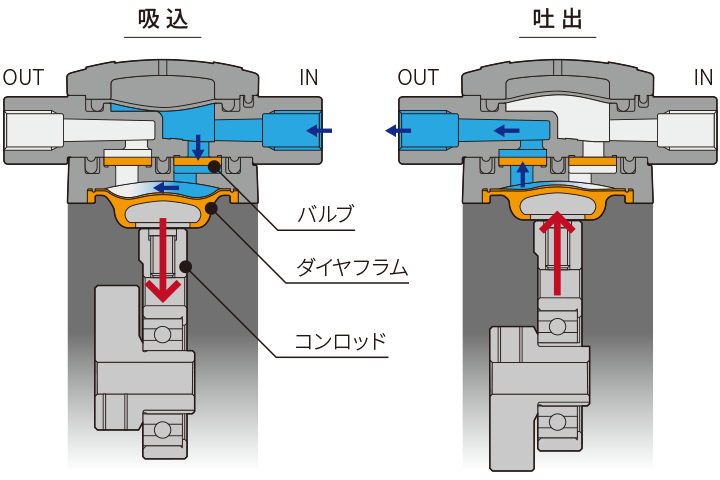

モータの回転運動をコンロッドを介し往復運動に変え、ダイヤフラムをポンプ室で上下動（往復運動）させ、液体をIN側からOUT側へ送り出します。
分析装置、医療機器、理化学機器、印刷機器
| 型式 | HSR-03 | HSR-06 | HSR-09 | HSR-15 | |
|---|---|---|---|---|---|
| 定格仕様 | 吐出量 | 30mL/min | 60mL/min | 90mL/min | 150mL/min |
| 吐出圧力 | 0.5MPa | ||||
| 最高吐出圧力 | 0.6MPa | ||||
| 主要材質 | GFRPP、FKM、EPDM | ||||
| モータ仕様 | 電圧 | DC24V | |||
| 電流 | 0.26A | 0.36A | 0.26A | 0.36A | |
| 可変外部入力 | DC1〜5V | ||||
| 自吸高さ | 2m | ||||
| 接続口径 | メネジ（M5または1/4-28 UNF） | メネジ（M5または1/4-28 UNF）、ホース（Ø4×Ø6） | |||
| 質量 | 170g | 190g | |||
• 吐出圧力は仕様値以下（0.6MPa以下）で使用してください。
• 吐出量は20℃の清水を移送したときの値となります。液温・粘度・比重等により吐出量は変化しますのでご注意ください。
• 可変外部入力DC5V、0MPa付近ではオーバーフィードにより吐出量が安定しないため、参考値となります。
• 自吸高さは海抜0mでの仕様となります。高地では自吸高さが減少しますのでご注意ください。
• 取り扱い液温はバルブ材質 FKM：10〜40℃、EPDM：5〜40℃です。（凍結・スラリー発生などの液質変化のないものとします。）
• ポンプ雰囲気温度は5〜40°Cです。（バルブ材質FKMの自吸可能温度は10°Cからとなります。）
