ポンププロテクタ DRN

ポンププロテクタ DRN

空運転やオーバーロードなど、異常運転を検知しポンプを安全に停止!

DRN型は、設備機器(ポンプを含む)の破損を防止し、生産設備のダウンタイムを最小限に抑えることができます。また、停止原因を推定し、対策が可能です。

  • 豊富な入力・・・・アナログ2点、デジタル1点、温度1点、電流1点の入力が可能
  • 簡単操作・・・・・運転状態を記憶し上下限を設定するEASY設定モード/AUTO設定モードを搭載
  • バーグラフ表示・・運転状態を一目で確認
  • ロギング機能・・・警報の要因と時刻を記録、メンテナンス時期をお知らせ
  • 通信機能・・・・・通信機器と接続して設定が可能

概略仕様

型式 DRN-01 DRN-02
電流測定範囲 0.50~30.00A 5.0~200.0A
電流センサ JS10FL JS24FL
本体電源電圧 AC100~240V 50/60Hz 10VA
アナログ入力1 4~20mAまたは1~5V
アナログ入力2 4~20mAまたは1~5V
温度測定範囲 −50~200℃(Pt100、K熱電対)
デジタル接点入力 無電圧接点信号(外部リセット兼用)
接点出力
  • プレアラーム用:AC250V 8A(抵抗負荷)1c
  • ポンプ停止用:AC250V 8A(抵抗負荷)1a
ロギング機能 過去の履歴表示(カレンダ機能搭載)
通信 RS485搭載
対応機種 MX、MXM、SMX、MDM、MDE、MDW
外形寸法(mm) D71×W108×H90

小型マグネットポンプ用自吸タンク

小型マグネットポンプ用自吸タンク

ポリプロピレン製の自吸タンクです。タンク内に一度注水すれば呼び水は不要、ポンプの設置位置を考慮することなく手軽に使用できます。

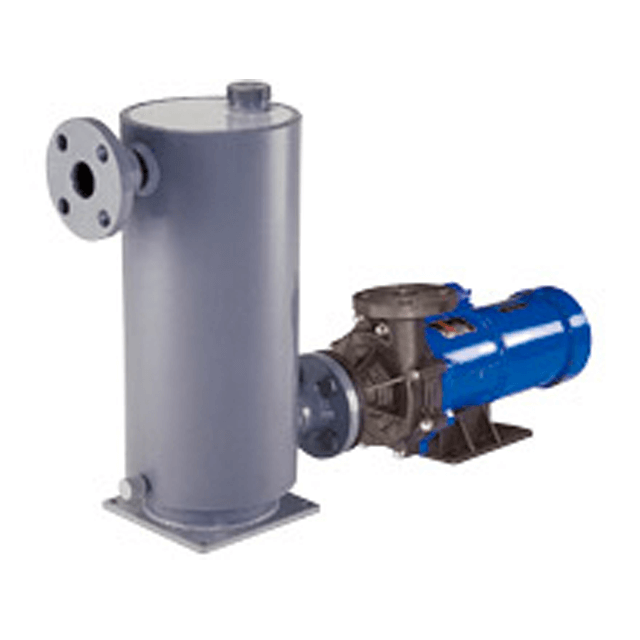

中型マグネットポンプ用自吸タンク

中型マグネットポンプ用自吸タンク

PVC製の自吸タンクです。タンク内に一度注水すれば呼び水は不要です。ポンプサイズに合わせ3種類用意しました。

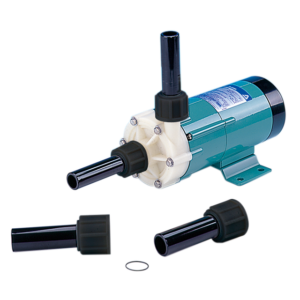

ユニオン継手

ユニオン継手

ネジ接続タイプ専用のユニオン継手です。3種類の口径と2種類の材質を用意しました。
