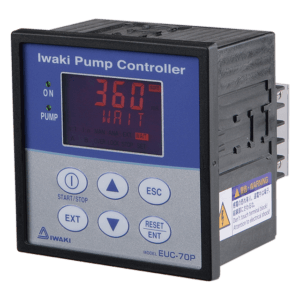

マルチコントローラ EUC-70P

マルチコントローラ EUC-70P
  • アナログ比例制御、カウンタ制御、分周制御などの多彩な制御 がこれ1台で可能。
  • ネガティブ液晶とバックライトを搭載し視認性が向上。
  • フリー電源なので設置場所の電源確保が容易。
  • 奥行きサイズを従来品の50%に小型化

アナログ比例制御用コントローラ EA-61P

アナログ比例制御用コントローラ EA-61P
  • アナログ入力信号(DC4-20mA)を電磁定量ポンプ制御用のパルス信号に変換し、ポンプのストローク数を比例制御。
  • スケーリング機能付きで、PID制御・比例制御が可能。
  • フリー電源なので設置場所の電源確保が容易。

チャッキバルブ

チャッキバルブ

CAN型:標準タイプ

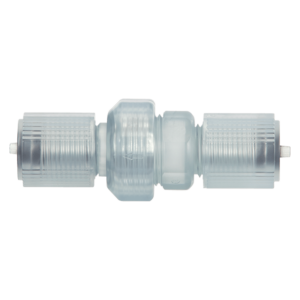

  • CBNタイプ
    ホースの途中に接続するインラインタイプ

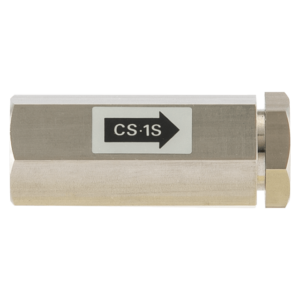

  • CSタイプ
    高温用ステンレスタイプ、一般用/ボイラー用

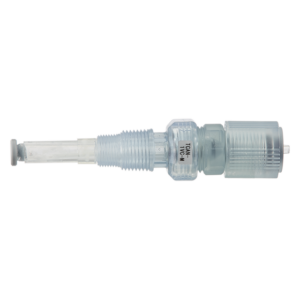

  • TCANタイプ
    吐出口がチューブになっているチューブタイプのチャッキバルブです。溜り箇所がないため、薬液の結晶化による詰まりを防止できます

吐出側ホースに取り付けて使用します。オーバーフィードや薬液の逆流を防ぎ、サイフォン防止機能も併せ持っています。

  • 使用目的:オーバーフィード防止、サイフォン防止、薬液逆流防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

逆止弁

逆止弁

CV型

吐出側配管の注入箇所に取り付け、薬液の逆流を防ぎます。

  • 使用目的:薬液逆流防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN

背圧弁

背圧弁

BV型 / N□BV型

吐出側と吸込み側の圧力差(差圧)が小さい場合に取り付けます。

  • 使用目的:オーバーフィード防止、サイフォン防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

逆止弁付背圧弁

逆止弁付背圧弁

BVC型

吐出側と吸込み側の圧力差(差圧)が小さい場合に取り付けます。注入精度を高め、逆流も防止します。開放圧力を設定できます。

  • 使用目的:オーバーフィード防止、サイフォン防止、薬液逆流防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

安全弁

安全弁

RV / N□RV型

配管の圧力が設定された圧力以上に上昇すると弁が開いて圧力を逃します。

  • 使用目的:過大圧力防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

ダンプナー

ダンプナー

AQ-10型

吐出側に取り付けます。脈動を抑え、配管の振動を防ぎます。

  • 使用目的:脈動減衰、配管振動減衰
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

パルス発信型流量計

パルス発信型流量計

LNB型

処理水流量に比例してパルス信号を発信してポンプを制御します。

  • 使用目的:流量比例制御
  • 適用ポンプ:電磁定量ポンプ EHN / EH-E / EWN

フローカウンタ/コントローラ

フローカウンタ/コントローラ

フローカウンタ SCP型・コントローラ S3D2-CK型

電磁定量ポンプの吐出動作時に圧力センサが流体の脈動を検知して、ポンプの吐出量を正確にチェックします。ガスロック、ホース抜けも検知して出力を停止します。

  • 使用目的:吐出チェック
  • 適用ポンプ:電磁定量ポンプ EHN

フローチェッカー

フローチェッカー

FCM型

FCMタイプは電磁定量ポンプの吸込み側で送液を検知し、送液状態をパルス信号として出力します。ポンプ動作回数の積算や送液不良の検知が可能です。FCタイプは配管内部のフロートの動作で吐出チェックが可能です。

  • 使用目的:吐出チェック
  • 適用ポンプ:電磁定量ポンプ EHN / EH-E

圧力計セット

圧力計セット

PVCタイプ

圧力計とストップバルブを組み合わせた便利なユニットです。吐出圧力の確認やエアチャンバーのエアー補給管理のため必要です。PVCタイプとSUSタイプがあります。

  • 使用目的:圧力チェック
  • 適用ポンプ:電磁定量ポンプ EHN / EH-E

エアー抜きバルブユニット

エアー抜きバルブユニット

AV型

次亜塩素酸ナトリウムなどのガスの発生しやすい液を移送する際、ガスを抜くためのバルブユニットです。

  • 使用目的:ガスロック防止
  • 適用ポンプ:電磁定量ポンプ EH-E

脱泡継手

脱泡継手

DG型

次亜塩素酸ナトリウムなどのガスの発生しやすい液を移送する際、ポンプの吸込み側に取り付けることでガスの混入を防止します。

  • 使用目的:ガスロック防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN

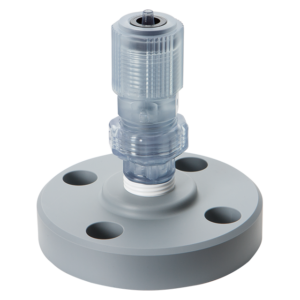

ホースフランジ

ホースフランジ

チャッキバルブ付タイプ

フランジ配管とポンプのホースを接続するアダプタです。接着タイプとねじ込みタイプ(チャッキバルブ付き/なし)があります。

  • 使用目的:配管接続
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

三方継手

三方継手

TJ型

ホース配管を分岐する場合に使用します。

  • 使用目的:配管接続
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

ホース延長継手

ホース延長継手

HJ型

既設のホース配管がポンプのホース口径と異なる場合に使用します。同径でもホース延長用に使用できます。

  • 使用目的:配管接続
  • 適用ポンプ:電磁定量ポンプ EHN / EWN

ホース継手

ホース継手

ネジ接続用・VP配管接続用

塩ビ配管にポンプのホースを確実に接続可能です。

  • 使用目的:配管接続
  • 適用ポンプ:電磁定量ポンプ EHN / EWN

ストレーナ

ストレーナ

S型

吸込み側のホース先に取り付けます。ポンプ室内への異物混入を防止します。

  • 使用目的:異物混入防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E

フート弁付ストレーナ

フート弁付ストレーナ

FS型

吸込み側のホース先に取り付けます。異物混入を防ぎ、ポンプ停止時に吸込みホース内の水位が落ちる現象を抑えます。

  • 使用目的:異物混入防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN

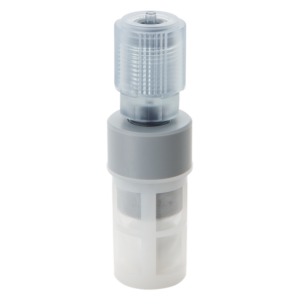

ストレーナ付フート弁

ストレーナ付フート弁

FSCN型

吸込み側のホース先に取り付けます。ポンプ停止時に吸込みホース内の水位が落ちる現象を抑え、ポンプ室内への異物混入を防止します。

  • 使用目的:異物混入防止
  • 適用ポンプ:電磁定量ポンプ EHN / EWN

ポンプカバー

ポンプカバー

ODL型 / ODN型

被液や粉塵の影響を軽減し、キースイッチの誤操作等からポンプを保護するための簡易カバーです。

  • 使用目的:ポンプ保護
  • 適用ポンプ:電磁定量ポンプ EHN / EH-E

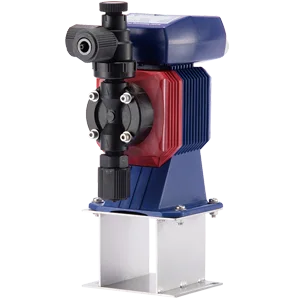

EHN型専用ベース

EHN型専用ベース

SUSタイプ

吸込み側配管の接続が困難な場合に、ポンプを嵩上げするための専用ベースです。

  • 使用目的:ポンプ嵩上げ
  • 適用ポンプ:電磁定量ポンプ EHN

ホース

ホース

PVCブレードホース

PVCブレードホース、EVAホース、PEホース、ナイロンホース、PTFEホース、マルチウルトラホース(ETFE)があります。

  • 使用目的:配管
  • 適用ポンプ:電磁定量ポンプ EHN / EWN / EH-E
