モーター駆動定量ポンプ専用コントローラ MFC

モーター駆動定量ポンプ専用コントローラ MFC
定量ポンプLKシリーズ専用のコントローラ。
  • ポンプストローク数を0 – 120spmで自動制御することが可能。
  • ポンプ実ストローク数のフィードバック信号をコントローラが自動補正、正確なストローク数制御を行います。
  • キーロック機能付きの安心設計。

チャッキバルブ

チャッキバルブ

CANタイプ:標準タイプ

  • CBNタイプ
    ホースの途中に接続するインラインタイプ

  • CSタイプ
    高温用ステンレスタイプ、一般用/ボイラー用

  • TCANタイプ
    吐出口がチューブになっているチューブタイプのチャッキバルブです。溜り箇所がないため、薬液の結晶化による詰まりを防止できます

吐出側ホースに取り付けて使用します。オーバーフィードや薬液の逆流を防ぎ、サイフォン防止機能も併せ持っています。

  • 使用目的:オーバーフィード防止、サイフォン防止、薬液逆流防止
  • 適用ポンプ:モータ駆動定量ポンプ IX-B

逆止弁付背圧弁

逆止弁付背圧弁

BVC型

吐出側と吸込み側の圧力差(差圧)が小さい場合に取り付けます。注入精度を高め、逆流も防止します。開放圧力を設定できます。

  • 使用目的:薬液逆流防止
  • 適用ポンプ:モータ駆動定量ポンプ LK / SK

背圧弁

背圧弁

BV型 / N□BV型

吐出側と吸込み側の圧力差(差圧)が小さい場合に取り付けます。

  • 使用目的:オーバーフィード防止、サイフォン防止
  • 適用ポンプ:モータ駆動定量ポンプ LK / TD / SK / AX / IX-B / IX-C / IX-D

安全弁

安全弁

RV / N□RV型

配管の圧力が設定された圧力以上に上昇すると弁が開いて圧力を逃します。

  • 使用目的:過大圧力防止
  • 適用ポンプ:モータ駆動定量ポンプ LK / TD / SK / AX / IX-B / IX-C / IX-D

背圧弁・安全弁(ジョージフィッシャー製)

背圧弁・安全弁(ジョージフィッシャー製)

586型

IX-Bシリーズの仕様に適したPVDF製の背圧弁・安全弁です。

  • 使用目的:オーバーフィード防止、サイフォン防止、過大圧力防止
  • 適用ポンプ:モータ駆動定量ポンプ IX-B / IX-C

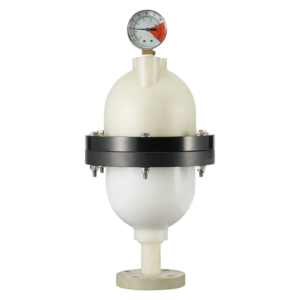

ダンプナー

ダンプナー

AQ-85型

吐出側に取り付けます。脈動を抑え、配管の振動を防ぎます。

  • 使用目的:脈動減衰、配管振動減衰
  • 適用ポンプ:モータ駆動定量ポンプ IX-B / IX-C / IX-D

エアーチャンバー

エアーチャンバー

A型PVCタイプ

往復動ポンプ特有の脈動を抑えることにより、配管の振動やオーバーフィードを防止します。

  • 使用目的:オーバーフィード防止、サイフォン防止、配管振動減衰
  • 適用ポンプ:モータ駆動定量ポンプ LK / SK / AX / IX-B / IX-C / IX-D

フォローチェッカー

フォローチェッカー

FC型

配管内部のフロートの動作で吐出チェックが可能です。

  • 使用目的:吐出チェック
  • 適用ポンプ:モータ駆動定量ポンプ LK / AX

校正用メスシリンダー

校正用メスシリンダー

CC-PVC型

ポンプの吐出量校正時に使用します。吸込み側に接続し、吸い込んだ量を測定します。

  • 使用目的:吐出チェック
  • 適用ポンプ:モータ駆動定量ポンプ IX-B / IX-C / IX-D

圧力計セット

圧力計セット

PVCタイプ

圧力計とストップバルブを組み合わせた便利なユニットです。吐出圧力の確認やエアチャンバーのエアー補給管理のため必要です。PVCタイプとSUSタイプがあります。

  • 使用目的:圧力チェック
  • 適用ポンプ:モータ駆動定量ポンプ LK / TD / SK / AX / IX-B / IX-C / IX-D

脱泡継手

脱泡継手

AJ型

次亜塩素酸ナトリウムなどのガスの発生しやすい液を移送する際、ポンプの吸込み側に取り付けることでガスの混入を防止します。

  • 使用目的:ガスロック防止
  • 適用ポンプ:モータ駆動定量ポンプ LK / SK

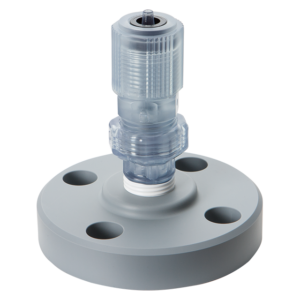

ホースフランジ

ホースフランジ

チャッキバルブ付タイプ

フランジ配管とポンプのホースを接続するアダプタです。接着タイプとねじ込みタイプ(チャッキバルブ付き/なし)があります。

  • 使用目的:配管接続
  • 適用ポンプ:モータ駆動定量ポンプ LK / SK

三方継手

三方継手

TJN型

ホース配管を分岐する場合に使用します。

  • 使用目的:配管接続
  • 適用ポンプ:モータ駆動定量ポンプ LK

ストレーナ

ストレーナ

S型

吸込み側のホース先に取り付けます。ポンプ室内への異物混入を防止します。

  • 使用目的:異物混入防止
  • 適用ポンプ:モータ駆動定量ポンプ LK / SK

フート弁付ストレーナ

フート弁付ストレーナ

FSCN型

吸込み側のホース先に取り付けます。異物混入を防ぎ、ポンプ停止時に吸込みホース内の水位が落ちる現象を抑えます。

  • 使用目的:異物混入防止
  • 適用ポンプ:モータ駆動定量ポンプ IX-B

Y型ストレーナ(40メッシュ)

Y型ストレーナ(40メッシュ)

PVCタイプ

吸込み配管側に取り付け、ポンプ室内にゴミや異物が混入するのを防ぎます。PVCタイプとSUSタイプがあります。

  • 使用目的:異物混入防止
  • 適用ポンプ:モータ駆動定量ポンプ LK / AX / IX-B / IX-C / IX-D
