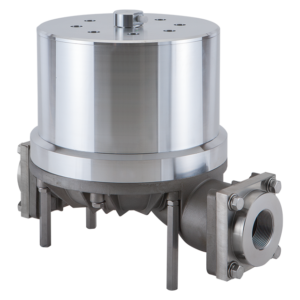

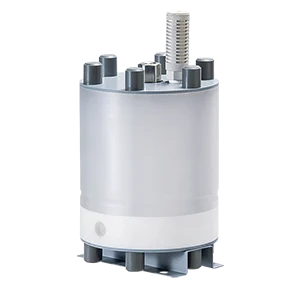

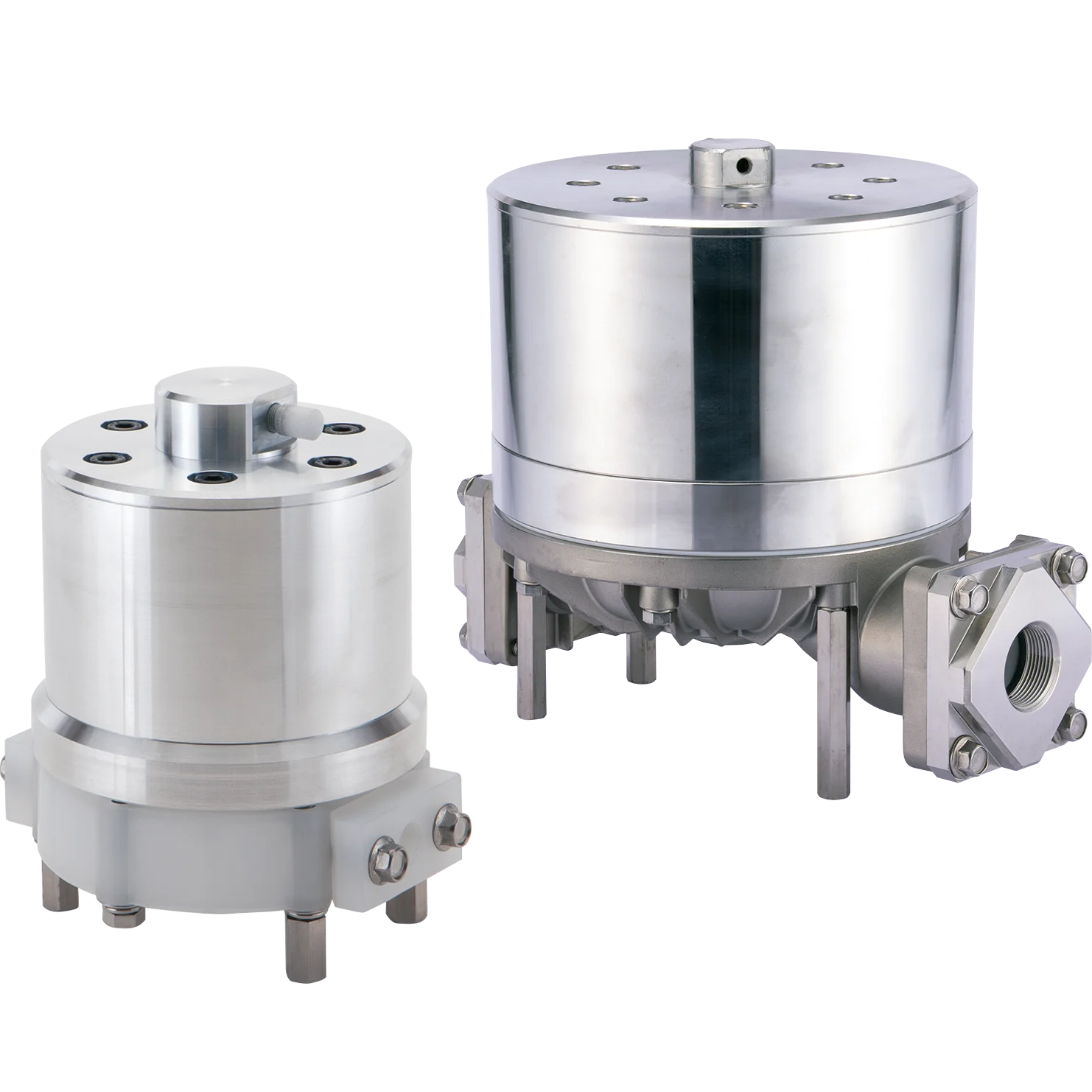

エアー駆動ダンパー CF

エアー駆動ダンパー CF
  • 最大95%(当社比)脈動を抑え、スムーズに液を移送します。
  • エアー駆動ダイヤフラムポンプTC型と同等の接液部バリエーションを用意しています。
  • 配管の振動を抑え、フィルターを保護します。

設置方法

  • ダンパーはポンプの吐出口から1m以内に設置してください。配管末端に設置しても効果が得られません。
  • ダンパーを正常に機能させるには最低0.1MPa程度の背圧が必要です。
  • ダンパーへの供給エアー圧力はポンプ吐出圧力×1.1が目安になります。

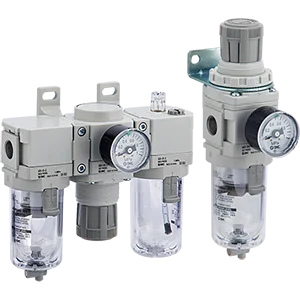

[標準オプション] F.R.Lユニット AC(エアー3点セット)

[標準オプション] F.R.Lユニット AC(エアー3点セット)

供給エアーの水分・ゴミを取除きポンプ機構部を保護。エアーフィルタ・レギュレータ・ルブリケータがワンセットになっています。

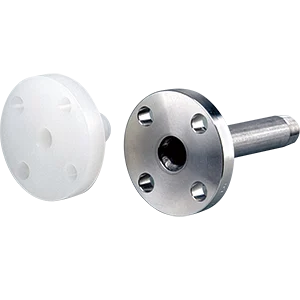

[標準オプション] フランジ(短管付)

[標準オプション] フランジ(短管付)

JIS、ANSI、JPIなどの短管付フランジで、配管接続が容易です。PP、PTFE、SUS304、SUS316製があり、SUS製は溶接も可能です。

[標準オプション] 一般ポンプ用電磁弁 VP, VG(非防爆)

[標準オプション] 一般ポンプ用電磁弁 VP, VG(非防爆)

離れた場所からON/OFF運転することが可能です。

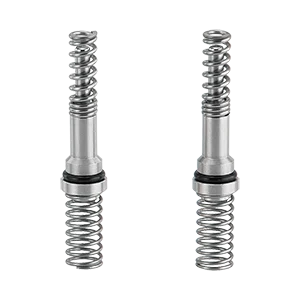

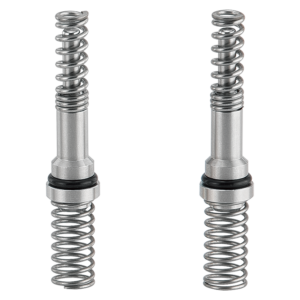

[目的別オプション] ショートストロークパイロットバルブ

[目的別オプション] ショートストロークパイロットバルブ

ダイアフラム寿命延命対策用です。ストローク長を短くしてダイアフラムへの負荷を軽減します。流量は最大10%減少します。

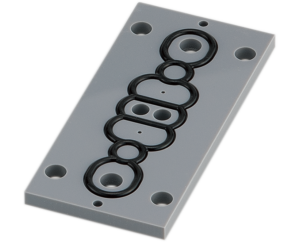

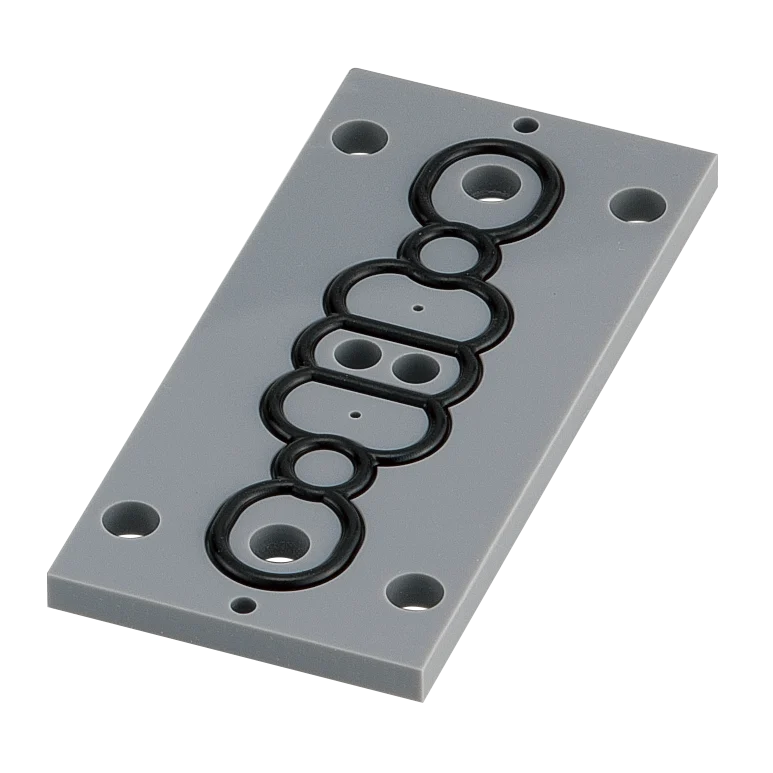

[目的別オプション] オリフィスプレート

[目的別オプション] オリフィスプレート

ダイアフラムに対するエアー供給時の衝撃を軽減。空運転時などの高速運転を制御し、エアー消費量を削減します。

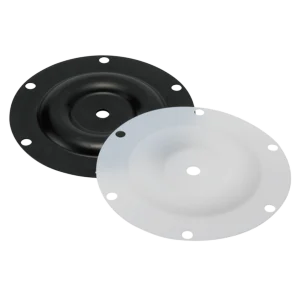

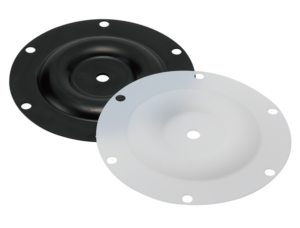

[目的別オプション] バックアップダイアフラム

[目的別オプション] バックアップダイアフラム

ダイアフラムに対するエアー供給時の衝撃を軽減させます。(仕様によって10〜40%改善)TPOダイアフラムを追加することでダイアフラム部からの腐食性ガスの透過を遅延させます。(耐食性注意)

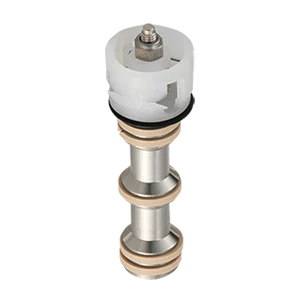

[目的別オプション] SUSループドCスプール

[目的別オプション] SUSループドCスプール

標準のアルミ材質に対してステンレス材を使用することにより耐食性が高まります。

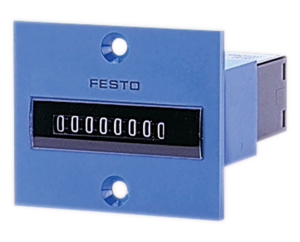

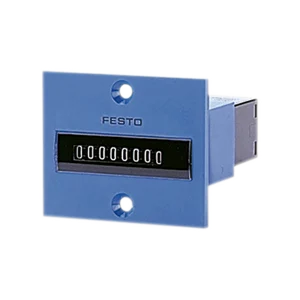

[目的別オプション] サイクルカウンター

[目的別オプション] サイクルカウンター

サイクル数を管理することで寿命前の整備が可能です。

[目的別オプション] 破損検知器(リークセンサ 防爆・非防爆)

[目的別オプション] 破損検知器(リークセンサ 防爆・非防爆)

エアー室内に取付け、ダイアフラム破損時の液漏れを検知します。通電型と光ファイバー型があります。

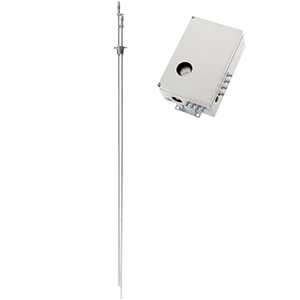

[目的別オプション] エアー駆動レベルコントローラ

[目的別オプション] エアー駆動レベルコントローラ

圧縮空気で液面制御、防爆エリアでの使用が可能です。

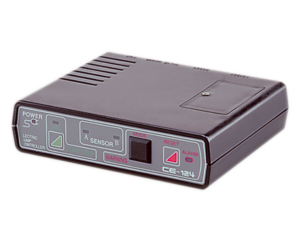

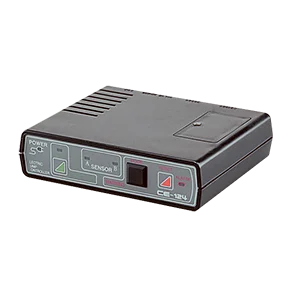

[目的別オプション] コントローラ CE-124S(電気式専用)

[目的別オプション] コントローラ CE-124S(電気式専用)

ポンプの自動制御が可能になり、(PLC制御不要)ポンプの運転/停止が遠隔操作できます。また異常停止警報を出力します。

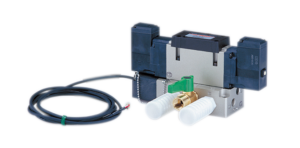

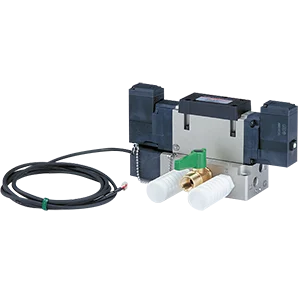

[目的別オプション] 電気タイプ用電磁弁 VFR(非防爆)

[目的別オプション] 電気タイプ用電磁弁 VFR(非防爆)

コントローラCE-124Sを使用する際の必須品です。

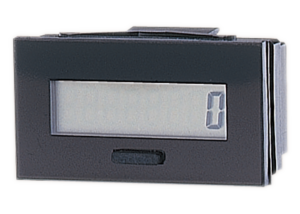

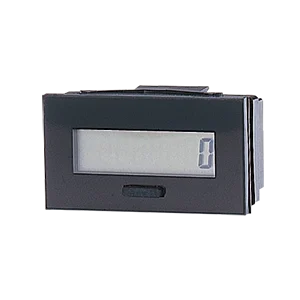

[目的別オプション] カウンターコードセット(非防爆)

[目的別オプション] カウンターコードセット(非防爆)

コントローラCE-124Sとの共用で、ポンプサイクル数のカウントが可能です。

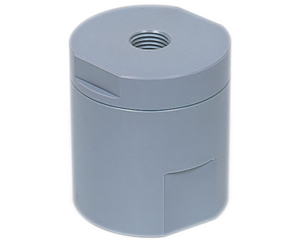

[目的別オプション] 急速排気弁 QEV

[目的別オプション] 急速排気弁 QEV

使用したエアー圧力を瞬時に排気し、ダイアフラムの保護が可能です。

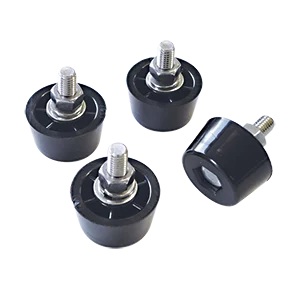

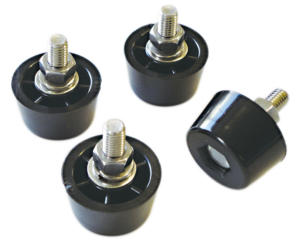

[ポンプ設置関連] ラバーフィートセット(ゴム足)

[ポンプ設置関連] ラバーフィートセット(ゴム足)

簡易的なゴム足です。フランジ取付時などのスペーサーとしても使用可能です。ポンプの振動防止、固定時のクッションとなります。

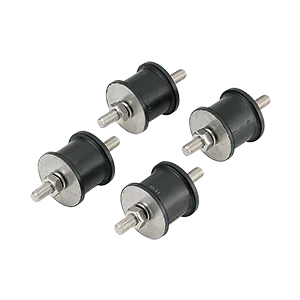

[ポンプ設置関連] 防振ゴム

[ポンプ設置関連] 防振ゴム

ポンプの振動吸収が可能です。

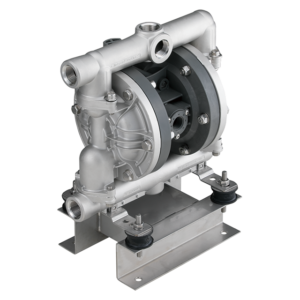

[ポンプ設置関連] チャンネルベース

[ポンプ設置関連] チャンネルベース

設置例

ポンプ設置に使用します。SUS製です。

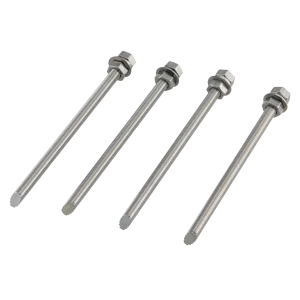

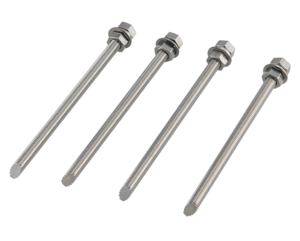

[ポンプ設置関連] アンカーボルト

[ポンプ設置関連] アンカーボルト

ポンプやチャンネルベースの固定に最適です。L型、オールアンカー、ケミカルアンカーがあります。(4本セット)

[ポンプ設置関連] 台車

[ポンプ設置関連] 台車

移動が容易となります。ご希望の付属品をセットしたユニットタイプも販売可能です。

[ポンプ設置関連] STSチャンバー

[ポンプ設置関連] STSチャンバー

設置例

ポンプの脈動を軽減します。
