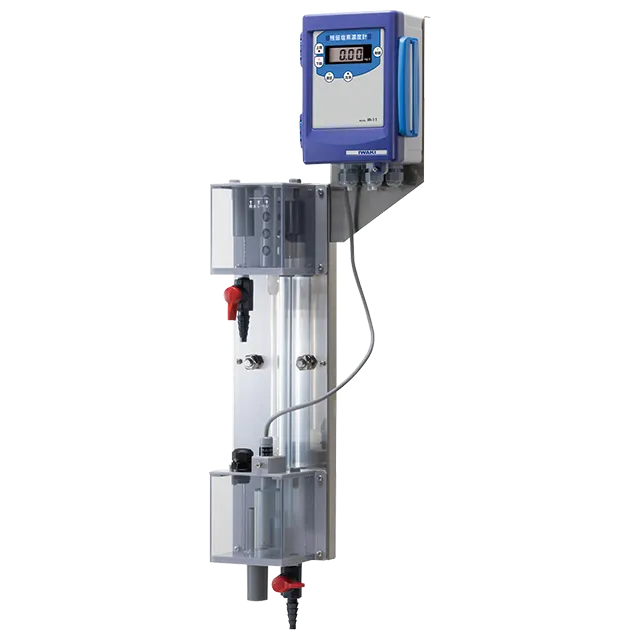

残留塩素濃度計IR-11-27A［低濃度］ | ケミカルポンプと流体制御機器のイワキ [製品サイト]

IR-11-27Aの特長

測定モード

測定モードの切り替えにより、遊離残留塩素と全残留塩素のいずれかを測定することができます。

目的に応じて選べる３機種

IR-11-27A-1：1本型の3電極方式を採用したスタンダードタイプ、上水化装置に最適。
IR-11-27A-2：膜処理工程などで還元剤の影響を受けないように設定された2本のセンサを使用。
IR-11-27A-3：結合塩素の影響を受けずに遊離残留塩素のみを選択的に測定する2本のセンサを使用。

様々な検水中の残留塩素測定に対応

低イオン水、アルカリ性の検水、海水などで適用可能です。

3電極ポーラログラフセンサを採用

検水中の干渉物質や電導度の影響を受けにくく、広範囲の検水にも対応可能です。

メンテナンスの容易なフローセル

シンプル構造により、メンテナンスや清掃が簡単です。

電極洗浄機構でセンサの感度劣化を防止

機械駆動部のないビーズ洗浄で電極表面を連続機械研磨洗浄します。また、電解洗浄機能により、電極表面の化学的汚染を洗浄。感度低下が起こりにくいため、保守頻度が抑えられます。

用途例

上水・配水・給水
膜処理装置
井水処理装置
雑排水・再生水処理装置

水道

膜処理（井水）

モニタ仕様

型式	IR-11
システム型式	IR-11-27A-1		IR-11-27A-2		IR-11-27A-3
測定原理	ポーラログラフ法
測定方式	ビーズ洗浄・電解洗浄併用型微小固体3電極方式
測定モード	Aモード	Bモード	Aモード	Bモード	Aモード
測定成分	遊離残留塩素	全残留塩素^注4	遊離残留塩素	全残留塩素^注4	遊離残留塩素
測定濃度範囲（標準）（フルスケール変更範囲）^注1	0.00～2.00mg/L （0.50～5.00mg/L）	0.00～2.00mg/L （0.50～10.00mg/L）	0.00～2.00mg/L （0.50～5.00mg/L）	0.00～2.00mg/L （0.50～10.00mg/L）	0.00～2.00 mg/L（0.50～5.00mg/L）
検水pH範囲^注2	pH5.8～ 8.0	pH5.8～ 9.5	pH5.8～ 8.0	pH5.8～ 9.5	pH6.0～7.8
電導度範囲^注3	10mS/m以上
表示	デジタル4桁LCD表示　最小分解能：0.01mg/L
繰り返し性	フルスケール（標準）の±5%+1デジット以内（pH、温度、電導度、測定成分一定時）
応答時間	約1分以内（90%応答）
伝送出力	DC4〜20mA　絶縁型　最大負荷抵抗　500Ω
接点出力	上限、下限、制御出力：各1a
接点容量	AC250V/DC30V　1A MAX.（抵抗負荷）
制御出力方式	ON/OFF制御
電源	1⌀AC100V〜240V±10%　50/60Hz
消費電力	約5VA
設置方法	壁面取り付け、または50Aパイプ取り付け（オプション）

注1：変更範囲内にて設定してください。
注2：仕様範囲内で一定であること。仕様範囲外でも測定可能な場合がありますので、詳細はお問い合わせください。
注3：表記の電導度未満でも測定可能な場合がありますので、詳細はお問合わせください。ただし、Bモードでは、塩化物イオンが1000mg/L以上の場合、電極寿命が短くなることがあります。
注4：結合残留塩素が存在しなければ遊離残留塩素測定になります。

フローセル仕様

型式	FC-27A
検水流量	1.2〜2L/min
構造	ビーズ噴流洗浄機能付きオーバーフロー型
接液材質	PVC、PE、アルミナ、PP、EPDM
検水入口	ホース継手（適合ホース内径⌀12〜⌀15）
検水出口	VP20（背圧をかけないこと、大気開放で使用すること）
検水入口圧力	0.2MPa以下のこと
検水温度範囲	0〜45℃（凍結なきこと）

センサ仕様

型式（センサ1）	RE-22C-010N	RE-232C-010N	RE-433C-010N
型式（センサ2）	—	GRE-12-010N（内部液使用）
センサ番号	1	2	3
検水温度範囲	0〜45℃（凍結なきこと）
温度補償	サーミスタによる自動温度補償
設置方法	FC-27A型測定槽に取り付け
洗浄方法	ビーズによる機械研磨洗浄および電解洗浄併用
ケーブル	ケーブル一体型　長さ：約1m
