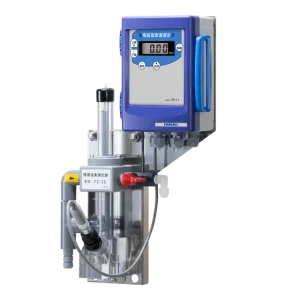

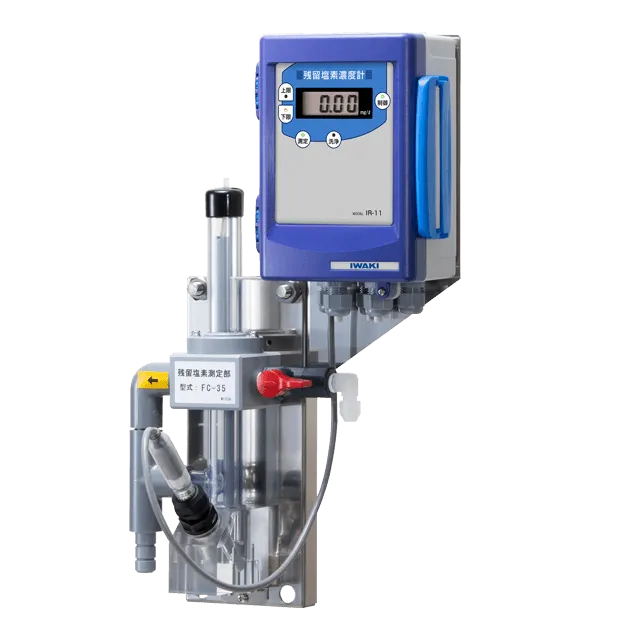

残留塩素濃度計 IR-11-35

IR-11-35 上水専用（オーバーフロー、小流量）

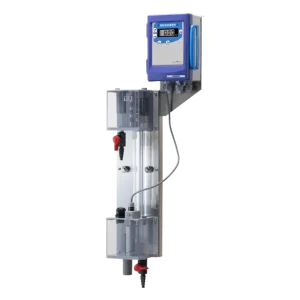

残留塩素濃度計 IR-11-27A

IR-11-27A（オーバーフロー）

IR-11-35（上水専用）の特長

浄水・配水・給水専用の遊離残留塩素を連続測定するコストパフォーマンスに優れた残留塩素濃度計です。フローセルは、回転式などと異なり機械的駆動部を有さないシンプルな構造で、最小必要流量は0.35L/minに抑えました。ビーズによる機械的研磨洗浄と連続電気化学洗浄機能を併用することで、電極の汚れも防止でき長期間信頼性が高く安定した測定が可能です。

  • サンプル水供給量0.35L/min
    サンプル水供給量を従来の約1/5（弊社比）の最少0.35L/minで運用できます。

IR-11-27Aの特長

目的に応じて３機種からお選び頂けます。

  • 目的に応じて選べる３機種
    IR-11-27A-1：1本型の3電極方式を採用したスタンダードタイプ 。上水化装置に最適です。
    IR-11-27A-2：膜処理工程などで還元剤の影響を受けないように設定された2本のセンサを使用します。
    IR-11-27A-3：井水処理などで結合塩素の影響を受けずに遊離残留塩素のみを選択的に測定する2本のセンサを使用します。
  • さまざまな検水中の残留塩素測定に対応
    低イオン水、アルカリ性の検水、海水などで適用可能です。

IR-11-35/27A共通の特長

  • 3電極ポーラログラフセンサ採用
    検水中の干渉物質や電導度の影響を受けにくく、低イオン水や弱アルカリ性などの検水にも対応可能です。
  • メンテナンスの容易なフローセル
    構造が簡単で清掃などが手早く可能です。
  • 電極洗浄機構でセンサの感度劣化を防止
    機械駆動部のないビーズ洗浄で電極表面を連続機械研磨洗浄します。また、電気化学洗浄機能により、電極表面の電気化学的汚染を洗浄します。これらの洗浄機能により、感度低下が起こりにくいため保守頻度が低減します。

用途例

  • IR-11-35：上水専用
  • IR-11-27A：上水化装置、膜処理装置、井水処理装置、雑排水／再生水処理装置
水道

膜処理（井水）

モニタ仕様

型式 IR-11(-35) IR-11(-27A-1) IR-11(-27A-2) IR-11(-27A-3)
測定成分 遊離残留塩素 残留塩素（遊離・全） 残留塩素（遊離・全） 遊離残留塩素
測定原理 ポーラログラフ法
測定方式 ビーズ洗浄・電解洗浄併用型微小固体3電極方式
測定範囲 0.00〜3.00mg/L（IR-11-35）
0.00〜2.00mg/L（IR-11-27A）
その他の測定範囲は工場出荷オプションです。
表示 デジタル３桁LCD表示　最小分解能：0.01mg/L
繰り返し性 フルスケール（標準）の±2%+1デジット以内（pH、温度、電導度一定時） フルスケール（標準）の±5%+1デジット以内（pH、温度、電導度一定時）
直線性 フルスケール（標準）の±5%（pH、温度、電導度一定時） ─ ─ ─
ゼロドリフト フルスケール（標準）の±1%+1デジット以内／月 ─ ─ ─
スパンドリフト フルスケール（標準）の±10%以内／月 ─ ─ ─
応答時間 約1分以内（90%応答）
定量下限値 0.05mg/L以下（変動係数10%）
検水pH範囲 pH5.8〜8.6注 pH5.8〜8.0（Aモード）注 pH5.8〜9.5（Bモード）注 pH6.8〜8.0（Aモード）注
電導度範囲 5mS/m以上（ただし、塩化物イオン1000mg/L以下のこと）
伝送出力 DC4〜20mA　絶縁型　最大負荷抵抗　500Ω
接点信号 上限、下限：各1a　制御出力：1a
接点容量 AC250V　1A　MAX.（抵抗負荷）
電源 1⌀AC100V〜240V±10%　50/60Hz
消費電力 約5VA
設置方法 壁面取り付け、または50Aパイプ取り付け（オプション）

注：pH（0.5以下）変動幅

フローセル仕様

型式 FC-35 FC-27A
検水流量 0.35〜0.85L/min 1.2〜2L/min
構造 ビーズ噴流洗浄機能付きオーバーフロー型
接液材質 PVC、ガラス、シリコンゴム、PA PVC、PE、アルミナ、シリコンゴム、PP
検水入口 Rc1/4または⌀4×⌀6チューブ継手 ホース継手（適合ホース内径⌀12〜⌀15）
検水出口 ホース継手（適合ホース内径⌀15、大気開放のこと） VP20（背圧をかけないこと、大気開放で使用すること）
検水入口圧力 0.2MPa以下のこと
検水温度範囲 0〜45℃（凍結なきこと）

センサ仕様

モニタ-フローセル IR-11-35 IR-11-27A
センサ番号 — 1 2 3
型式（センサ1） RE-22B RE-22C-010N RE-232C-010N RE-433C-010N
型式（センサ2） — — GRE-12-010N　内部液使用
検水温度範囲 0〜45℃（凍結なきこと）
温度補償 サーミスタによる自動温度補償
設置方法 FC-35型測定槽に取り付け FC-27A型測定槽に取り付け
洗浄方法 ビーズ噴流による機械研磨洗浄および電気化学洗浄
ケーブル 型式：CT4S-005N
長さ：0.5m、コネクターによる脱着方式		 ケーブル一体型
長さ：約1m



安全データシート

センサ内部液EA-30WE 安全データシート（212KB）
