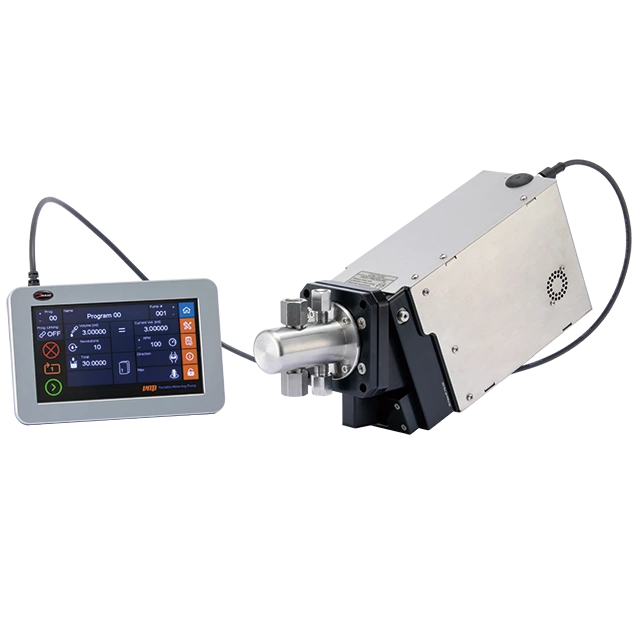

VMPの特長

超高精度に充填

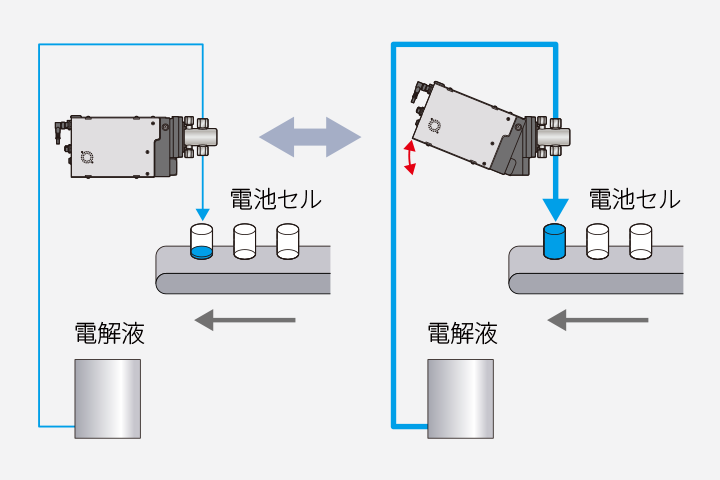

充填量を自動調整

高精度注入が可能です。 また、角度調整用モータを搭載することにより、1ショット量の自動調整が可能になりました。量産ラインを止めることなく調整でき、歩留まり向上に貢献します。

優れた耐食性でさまざまな液体に対応

接液部材質はセラミックスおよびフッ素系樹脂などを採用。 酸・アルカリ・有機溶剤などの移送にも優れた耐久性を発揮します。

バルブレス設計

独特のバルブレス構造で、粘性液もスムーズに定量移送します。

コンパクト設計

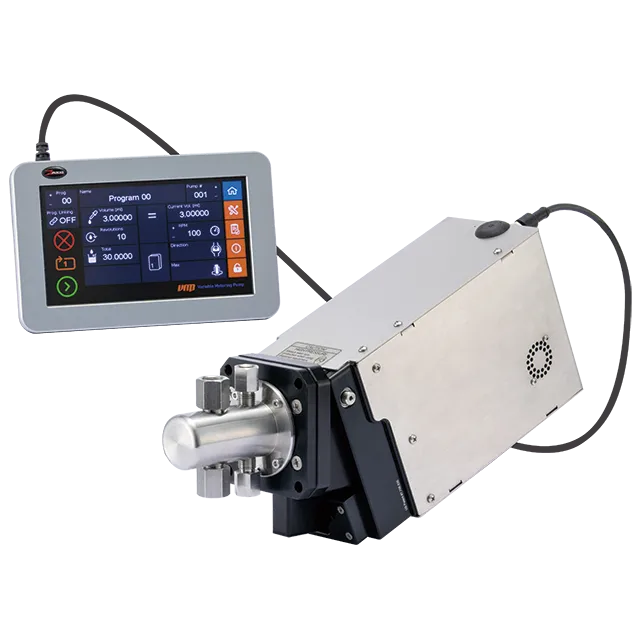

信頼のイワキハイセラポンプと米国Zaxis社オリジナルの2元制御式駆動アクチュエータを組み合わせたコンパクト設計です。

真空部への注入

吸込・吐出弁がないため、真空部（負圧）へ直接定量注入できます。また吸込・吐出側に圧力変動がある場合でも、定量注入が可能です。

• 真空部への注入における精度は配管条件により、変化する場合があります。

エアーロックのトラブル防止

バルブレス構造により、エアーが混入してもプランジャの押し出し作用と同時に排出されるため、エアーロックのトラブルがありません。

• 設置条件や取扱い液によってはエアーが排出されにくい場合もあります。 詳しくはお問合せください。

用途例

  • バッテリーの電解液注入
  • 各種充填用途、他

概略仕様

最大吐出量 1800mL/min
吐出圧力 0.3MPa
繰返し精度 CV 0.5%
回転数範囲 20〜600rpm (min-1)注
1ショット吐出量 0〜3.0mL/rev
主要材質 Al2O3、PVDF、FFKM、PTFE、SUS316
使用温度範囲 0〜40℃
機能 最大30プログラム
インターフェイス RS485、Ethernet / I P
電源 75VDC 3A

注：ポンプ運転はMax. 600rpm以下でご使用ください。

オプション

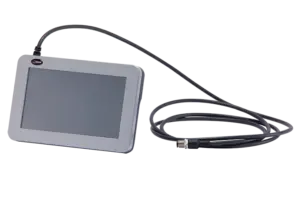

  • コントローラ TSi

TSiは7インチのタッチスクリーンです。最大32台のVMPに対してRS485上で通信・プログラム・設定するために設計されており、通信ケーブルが付属しています。

• 外形寸法：W190mm×H127mm×D25mm
• 質量：340g
• 電源：5VDC　半二重RS485（VMPから電力供給）

  • ケーブルVMP-8RA-RS485-5M（RS485）
  • ケーブルVMP-4RA-AC-5M（電源）
  • DC電源VMP-PSK-VS10（75V）

接続方法

接続方法はRS-485とEthernet / I Pを選択できます。 TSiは8ピンコネクター端子で接続します。
• 複数台をつなぐ場合は、別途コネクタが必要になりますので詳細はお問い合わせください。
