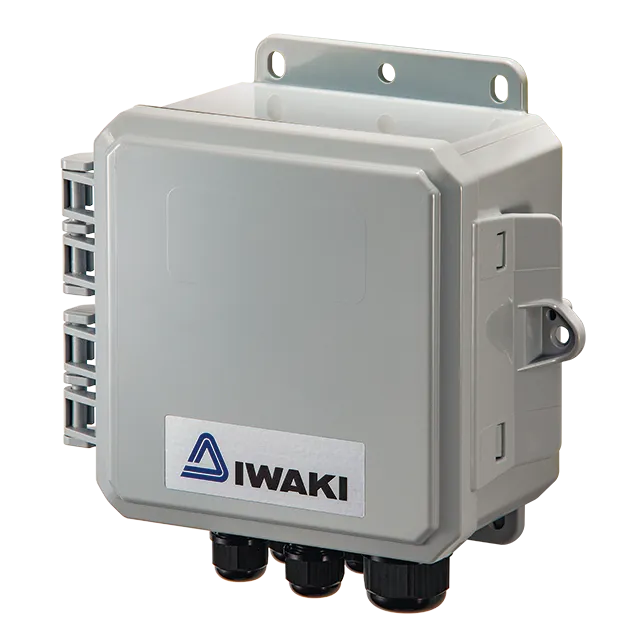

水処理や農業栽培の水質・環境センサ用に最適な中継ボックスです。
広い測定範囲を備えており、センサ入力信号をDC4〜20mA出力に変換が可能。
測定機器を１台に集約できます。
pH、EC校正機能付き・センサ入力補正あり・入出力最大4点選択
入力スケーリング設定可能・センサ入力補正あり・入出力最大4点選択
設置が簡単で経済的なウォールマウントタイプ
| 型式 | IAB-1（水処理用途） | |
|---|---|---|
| 測定 | pH | 測定範囲：0.00〜14.00pH |
| 分解能：0.01pH | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| ORP | 測定範囲：−2000〜2000mV | |
| 分解能：1mV | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| 電導度 | 測定範囲：0〜1000mS/m（2電極式）、0.000〜100.0S/m（電磁式） | |
| 分解能：1mS/m（2電極式）、0.001S/m（電磁式） | ||
| 表示精度：F.S ±5% | ||
| 温度1、温度2 | 測定範囲：0.0〜100.0°C | |
| 分解能：0.1°C | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| 入力 | pH入力 | ガラス膜電極、アンプなし |
| ORP入力 | ORP電極、アンプなし | |
| 電導度入力 | 2電極式電導度センサ、電磁式電導度センサ どちらか選択 | |
| 温度1、温度2入力 | Pt1000 自動温度補償 | |
| 伝送出力 | • 測定値に対するDC4〜20mA出力（最大4点選択）負荷抵抗320Ω以下、絶縁型 • 精度：F.S ±1%（電導度F.S ±5%） |
|
| 操作方法 | タクトキースイッチ ４ケ | |
| 表示 | LCD | |
| 質量 | 約１kg | |
| 電源電圧 | DC24V注 | |
注：DC24V電源が別途必要です。（IAB-1：3.7W以上、IAB-2：2.8W以上）
• 入出力の選択は最大4点です。
• 環境条件 周囲温度：0〜40℃、周囲湿度：35〜85%RH、保存温度：−10〜50℃、設置条件：屋内設置 直射日光または反射による日光が当たらないこと。
| 型式 | IAB-2（農業栽培用途） | |
|---|---|---|
| 測定 | 土壌水分 | 測定範囲：0.0〜3.0pF、0.0〜100.0kPa |
| 分解能：0.1pF、0.1kPa | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| 日射 | 測定範囲：0〜500mV | |
| 分解能：1mV | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| 温度1、温度2 | 測定範囲：0.0〜100.0°C | |
| 分解能：0.1 °C | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| 流量パルス | 測定範囲：0〜1000Hz | |
| 分解能：1Hz | ||
| 表示精度：F.S ±1%（コントローラ単体時） | ||
| 入力 | 土壌水分入力 | DC1〜5V |
| 日射入力 | 0〜500mV（任意選択可） | |
| 流量入力 | オープンコレクタパルス | |
| 温度1、温度2入力 | Pt1000 | |
| 流量入力 | オープンコレクタパルス | |
| 伝送出力 | • 測定値に対するDC4〜20mA出力（最大4点選択）負荷抵抗320Ω以下、絶縁型 • 精度：F.S ±1% |
|
| 操作方法 | タクトキースイッチ ４ケ | |
| 表示 | LCD | |
| 質量 | 約１kg | |
| 電源電圧 | DC24V注 | |
注：DC24V電源が別途必要です。（IAB-1：3.7W以上、IAB-2：2.8W以上）
• 入出力の選択は最大4点です。
• 環境条件 周囲温度：0〜40℃、周囲湿度：35〜85%RH、保存温度：−10〜50℃、設置条件：屋内設置 直射日光または反射による日光が当たらないこと。
