DRNの特長

豊富な入力

アナログ2点、デジタル1点、温度1点、電流1点の入力が可能。

ロギング機能

警報の要因と時刻を記録、メンテナンス時期をお知らせ。

簡単操作

運転状態を記録し上下限を設定するEASY設定モード/AUTO設定モードを搭載。

通信機能

通信機器と接続して設定が可能。

バーグラフ表示

運転状態を一目で確認。

クランプ式電流センサを採用

モータ電源ケーブルを加工する必要がありません。

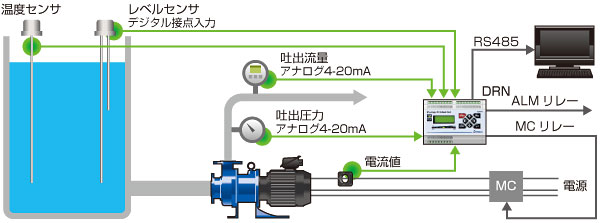

設置例

概略仕様

型式 DRN-01 DRN-02
電流測定範囲 0.50〜30.00A 5.0〜200.0A
電流センサ JS10FL JS24FL
本体電源電圧 AC100〜240V 50/60Hz 10VA
アナログ入力1 4〜20mAまたは1〜5V
アナログ入力2 4〜20mAまたは1〜5V
温度測定範囲 −50〜200℃(Pt100、K熱電対)
デジタル接点入力 無電圧接点信号(外部リセット兼用)
接点出力
  • プレアラーム用:AC250V 8A(抵抗負荷)1c
  • ポンプ停止用:AC250V 8A(抵抗負荷)1a
ロギング機能 過去の履歴表示(カレンダ機能搭載)
通信 RS485搭載
外形寸法(mm) D71×W108×H90
対応機種 MX、SMX、MXM、MDM、MDE、MDW
