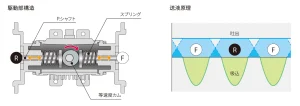

2つのポンプ部を一つのカムで動かす、等速度カム方式を採用。エアーチャンバなしで安定した低脈動運転が実現します。またシンプルな配管設計が可能となり、エアー補給などのメンテナンスコストも削減できます。
F（フロント）とR（リア）の2 つのポンプヘッドからの吐出量の和が常に一定になるように動作します。
インバータによるモータ回転数制御方式を採用。従来のストローク長可変の定量ポンプに比べ流量制御範囲を大幅に拡大しました。モータ特性と相まって使いやすく、あらゆる分野で幅広く活躍します。

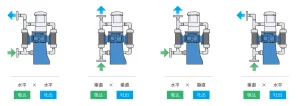

吐出口・吸込口を垂直・水平のどの向きにも対応できます。

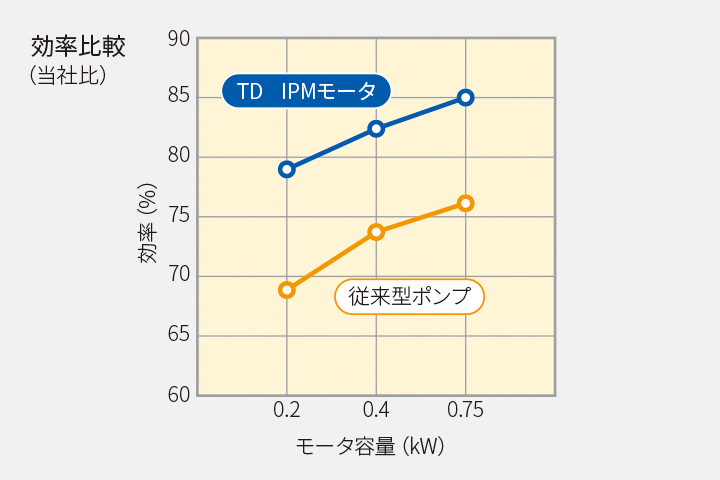

IPMモータを標準搭載。専用インバータがモータの電流を最小限に抑え、インバータの損失を含めてもIE2を超えた高効率で制御します。外部運転(4-20mA) や比例帯の変更も可能。表示変換、異常圧力時のリミット停止など多機能を備えています。
高効率平歯車や往復摺動用ベアリングの採用、有機モリブデン配合潤滑油の選定など駆動部の高効率化を図りました。その結果、モータ動力の伝達効率が約10%アップしました。（当社従来機種比）
注：ポンプ容積効率ではありません。
標準搭載のIPM モータを始め、一般用フランジ三相モータ（JEM1401-1991）の取付が可能です。モータメーカ指定や耐圧防爆仕様など幅広いモータ選定が可能です。
• 一般用フランジ三相モータはインバータモータを選定してください。また、取付けサイズには制限があります。
| 吐出量範囲 | 0.15〜8.5L/min |
|---|---|
| 最高吐出圧力範囲 | 0.3〜1.0MPa |
| 主要材質 | PVC、SUS316 |
| 液温範囲 | PVCタイプ：0〜40℃、SUS316タイプ：0〜80℃ |
| 電源電圧 | AC三相200〜240V 50/60Hz |
