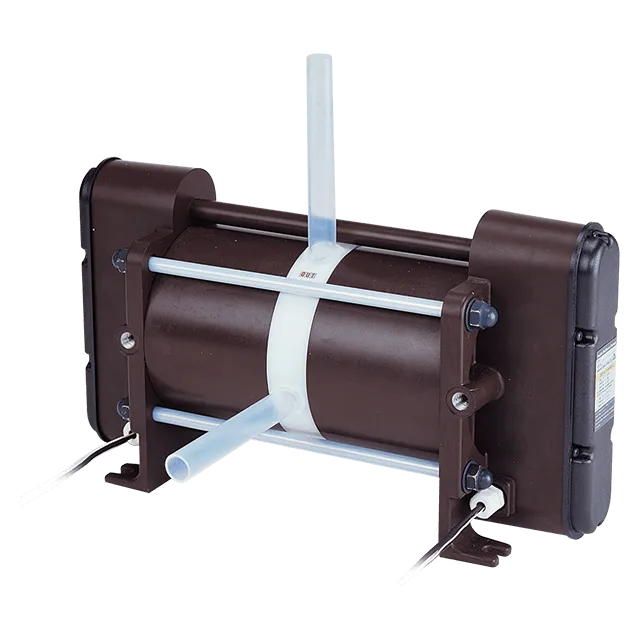

エアー駆動ベローズポンプ FF / FF-Hシリーズ

最大吐出量:40 L/min


空気消費量の少ない省エネ設計


各資料のダウンロードはこちら
エアー駆動ベローズポンプ FF/FF-Hシリーズ
についてのお問い合わせ該非判定はこちら

※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

FF / FF-Hシリーズの特長

省エネ設計

空気室のデッドボリュームを極力小さくして、エアー消費量の低減を図りました。

中温タイプと高温タイプ

FFシリーズは中温仕様(PVCシリンダタイプ:5〜50℃、アルミシリンダタイプ:5〜100℃)、FF-Hシリーズは常温から高温(20〜180℃)までの薬液を幅広く取扱うことができます。

コンタミフリー

接液部には全てフッ素樹脂を採用。ポンプ外周部もフッ素樹脂コーティングを施すなど、ゴム・金属を使用しないコンタミフリー設計です。また、FF-Hシリーズの本体とベローズは完全に溶接されているため、ヒートサイクルによる液漏れがありません。

安全設計

ポンプ内蔵の近接スイッチで、電磁弁を切替えるセンサ駆動方式を採用。またリークセンサを標準装備しています。

概略仕様

型式

FF

FF-H

最大吐出量

22 L/min

40 L/min

供給エアー圧力範囲

0.15〜0.3 MPa

0.15〜0.2 MPa

最大エアー消費量

180 NL/min

200 NL/min

最大ストローク数

120 spm

120 spm

主要材質

PTFE、PFA

PTFE、PFA

液温範囲

5~100℃

20~180℃

 *B型はアルミシリンダー、C型はPVCシリンダーになります。
