残留塩素濃度計 GR-10B-220A-20C

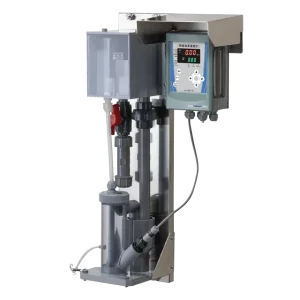

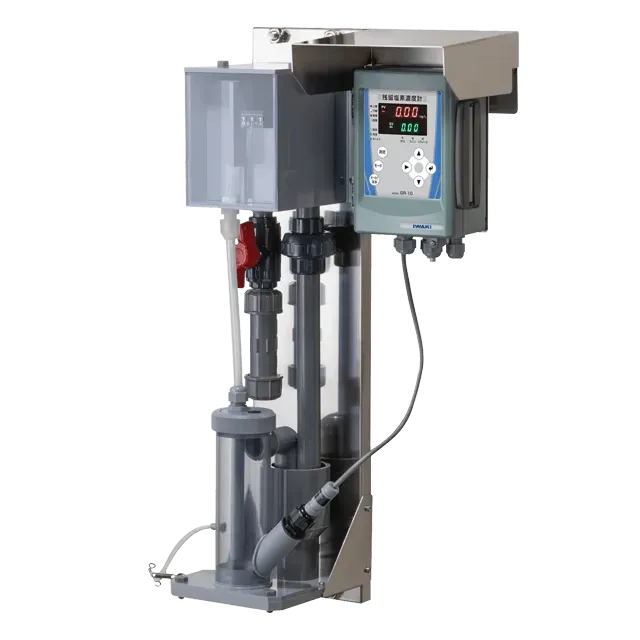

GR-10B-220A-20C(オーバーフロー)

※用途向きにより遊離残留塩素測定仕様に変更可能です。写真のモニタ日よけカバーはオプションです。

GR-10B-220A-20Cの特長

  • データロガー機能を搭載
    SDHC/SDカードを利用したデータロガー機能を搭載しました。
    ※ご使用になるSDカードは、SDアソシエーションのメンバー企業の製品を推奨いたします。
    ※動作確認済みのSDカードについてのご案内
  • 測定方式は3電極ポーラログラフ法
  • 無試薬式ながら全残留塩素が測定可能
    下水処理場放流水や工場排水の結合塩素主体の全残留塩素が測定可能です。
  • メンテナンス頻度が低減
    洗浄方式はビーズ研磨洗浄と連続電解洗浄を併用
  • 特殊構造フローセルを採用
    SS(浮遊物質)などによる詰まりが発生しにくいため、フィルターなどの前処理が不要で運用することが可能です。
  • ユーザの対応幅が拡大
    測定レンジなどの各種パラメータをキー操作で変更可能になりました。

用途例

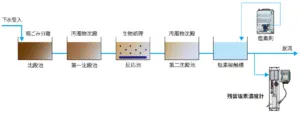

  • 下水、し尿処理場の放流水全残留塩素濃度監視
  • 工場排水の放流水全残留塩素濃度監視
  • 工業用水、再生水などのリサイクル水の残留塩素監視
  • 浄水場の前塩処理

モニタ仕様

型式 GR-10
測定成分 全残留塩素(結合塩素主体の全残留塩素)
用途向きにより遊離残留塩素測定仕様に変更可能
測定原理 ポーラログラフ法
測定方式 ビーズ洗浄・電解洗浄併用型微小固体3電極方式
有効測定範囲 0.00〜2.00mg/L(標準)
表示 測定値表示部(PV):デジタル4桁LED表示 最小分解能:0.01mg/L
設定値表示部(SV):デジタル4桁LED表示
再現性 フルスケールの±5%+1デジット以内(pH、温度、電導度一定時または水道水質にて)
検水pH範囲 pH5.8〜9.5 (変動幅0.5pH以内)
電導度範囲 5mS/m以上(ただし、塩化物イオン1000mg/L以下のこと)
伝送出力 DC4〜20mA 絶縁型 最大負荷抵抗 550Ω
メモリーカード SDHC/SDカード ログデータ保存用(スタンダードサイズSD スロット)
接点出力 制御出力、上限、下限:各1a 装置異常:1b
接点容量 制御出力リレー:ACピーク400V 0.5A Max.(抵抗負荷)
その他のリレー:AC250V 1A Max.(抵抗負荷)
電源 1φAC100V〜240V±10% 50/60Hz
消費電力 20VA
周囲温度範囲 −10〜45℃
設置方法 壁面取り付け、または50Aパイプ取り付け

フローセル仕様

型式 FC-220A
検水流量 6〜20L/min
構造 ビーズ噴流洗浄機構付きオーバーフロー型
接液材質 PVC、PA、PE、PP、PTFE、NBR、EPDM、他
検水入口 VP16伸縮継手
検水出口 VP30ソケット(大気開放のこと)
検水入口圧力 0.2MPa以下のこと
検水温度範囲 0〜45℃(凍結なきこと)

センサ仕様

型式 RE-20C-010Y
検水温度範囲 0〜45℃(凍結なきこと)
温度補償 サーミスタによる自動温度補償
設置方法 FC-220A型測定槽に取り付け
洗浄方法 ビーズ噴流による機械研磨洗浄および電気化学洗浄併用
ケーブル長 約1m

※仕様により、センサ種を変更する場合があります。

GRシリーズ用 ログデータ表示ツール一式

GRアプリ_配布構成_v138_IWAKI(1.1MB)
内容:プログラムファイル、取扱説明書、サンプルデータ、他
