残留塩素濃度計GRF-10-40/40W［低濃度］ | ケミカルポンプと流体制御機器のイワキ [製品サイト]

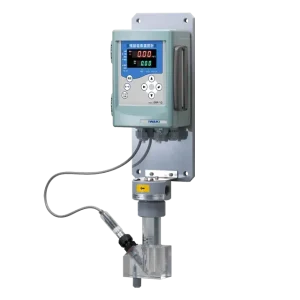

GRF-10-40（インライン、標準）

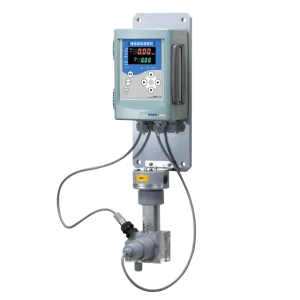

GRF-10-40W（インライン、特殊）

GRF-10-40/40Wの特長

上限値（フルスケール）1.00〜10.00mg/Lの範囲で任意設定が可能。
モニタは、専用CPU内臓の高機能型コントローラを搭載。様々なアプリケーション・制御に対応できます。

豊富な検出モード

検水の水質、使用塩素剤の種類、測定対象物質（遊離残留塩素/全残留塩素）など、多様化する浴槽水に対応します。

各種塩素剤に対応

次亜塩素酸ナトリウム、次亜塩素酸カルシウム、モノクロラミン、塩素化イソシアヌル酸、電解発生有効塩素、塩素ガスなど、幅広い用途に対応できます。

パルス比例制御機能あり

濃度制御出力信号を電磁定量ポンプの外部入力端子に接続するだけで、残留塩素濃度の比例制御が可能。ローコストで制御特性に優れたシステムを構築できます。

最大12mg/Lまでの濃度表示と記録が可能

フルスケールの設定に関係なく可能です。

データロガー機能を搭載

SDHC/SDカードを利用したデータロガー機能を搭載。市販のSDカードを装着すれば、最短10秒間隔で日時、残留塩素濃度、警報の有無などを自動記録します。
※ご使用になるSDカードは、SDアソシエーションのメンバー企業の製品を推奨します。
※動作確認済みのSDカードについてのご案内

3電極ポーラログラフセンサを採用

検水中の干渉物質や電導度の影響を受けにくく、広範囲の検水にも対応可能です。

メンテナンスの容易なフローセル

シンプル構造により、メンテナンスや清掃が簡単です。

電極洗浄機構でセンサの感度劣化を防止

機械駆動部のないビーズ洗浄で電極表面を連続機械研磨洗浄します。また、電解洗浄機能により、電極表面の化学的汚染を洗浄。感度低下が起こりにくいため、保守頻度が抑えられます。

用途例

浴槽水・温泉水・給湯器
スイミングプール
モノクロラミン処理・RO膜処理
各種試験装置

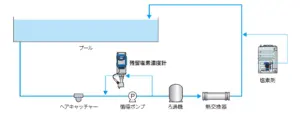

スイミングプール

膜処理（井水）

モニタ仕様

型式	GRF-10
システム型式	GRF-10-40-22 GRF-10-40W-232			GRF-10-40-40 GRF-10-40W-432
測定原理	ポーラログラフ法
測定方式	ビーズ洗浄・電解洗浄併用型微小固体3電極方式
検出モード ^注1	1：Aモード	2：BFモード	3：Bモード	0：APモード
測定成分	遊離残留塩素		全残留塩素^注6・モノクロラミン	遊離残留塩素
測定濃度範囲（標準）（フルスケール変更範囲）^注2	0.00～2.00mg/L （1.00～5.00mg/L）		0.00～2.00mg/L （1.00～10.00mg/L）	0.00～2.00mg/L （1.00～5.00mg/L）
検水pH範囲^注3	pH5.8～8.0		pH5.8～9.5	pH6.0～7.8
電導度範囲^注4	10mS/m以上
表示濃度範囲	0.00〜最大12.00mg/L
表示	濃度表示部（PV）：デジタル4桁LED表示（赤色）　最小分解能：0.01mg/L 設定値表示部（SV）：デジタル4桁LED表示（緑色）
繰り返し性 ^注5	フルスケールの5%以内（流量、pH、温度、電導度、測定成分一定時）
伝送出力	DC4〜20mA　絶縁型　最大負荷抵抗　550Ω
接点出力	上限、下限、制御出力：各1a　装置異常：1b
接点容量	制御出力リレー：ACピーク/DC400V　0.5A MAX.（抵抗負荷）その他のリレー：AC250V/DC30V　1A MAX.（抵抗負荷）
制御出力方式	ON/OFF制御またはパルス比例制御
メモリーカード	SDHC/SDカード　ログデータ保存用（スタンダードサイズSDスロット）
電源	1⌀AC100V〜240V±10%　50/60Hz
消費電力	約12VA
周囲温度範囲	−10〜45℃
設置方法	壁面取り付けまたは50Aパイプ取り付け（オプション）

注1：水質に合わせた特殊設定となる検出モード4（Sモード）もございます。（GRF-10-40W-232/432のみ対応可能）
注2：変更範囲内にて設定してください。
注3：仕様範囲内で一定であること。仕様範囲外でも測定可能な場合があります。詳細はお問い合わせください。
注4：表記の電導度未満でも測定可能な場合があります。詳細はお問い合わせください。ただし、検出モード2、3、4を選択時には、塩化物イオンが1000mg/L以上の場合、電極寿命が短くなることがあります。
注5：GRF-10-40W-232/432において検出モード（4：Sモード）の場合はフルスケールの±10%+1デジットとなります。
注6：結合残留塩素が存在しなければ遊離残留塩素測定になります。

フローセル仕様

型式	FC-40	FC-40W
検水流量	1.3L/min±20%以内
構造	ビーズ噴流洗浄機構付き流通型フローセル
検水温度範囲	0〜45℃（凍結なきこと）
接液材質	PVC、アルミナ、シリコンゴム、PP、PA
検水入口	Rc1/2
検水出口	Rc1/2
検水耐圧	最大0.5MPa

センサ仕様

型式（センサ1）	RE-22B（標準） RE-40B（結合塩素対策用）	RE-232BC-005Y（標準） RE-432BC-005Y（結合塩素対策用）
型式（センサ2）	—	PRE-40-005Y
検水温度範囲	0〜45℃（凍結なきこと）
温度補償	サーミスタによる自動温度補償
設置方法	FC-40型測定槽に取り付け	FC-40W型測定槽に取り付け
洗浄方法	ビーズによる機械研磨洗浄および電解洗浄併用
ケーブル	型式：CT4S-005 ケーブル長：0.5m、コネクタによる脱着方式	ケーブル一体型ケーブル長：約0.5m
