用途例:浴槽水、温泉水、スイミングプール、貯湯槽、給湯器、食品工業、モノクロラミン処理 浴槽水・温泉水用、優れたコストパフォーマンスと操作性
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

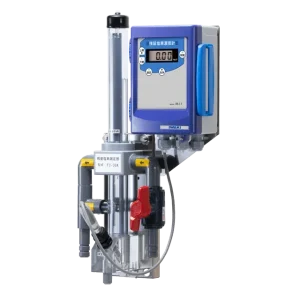

IR-11-30A(オーバーフロー)

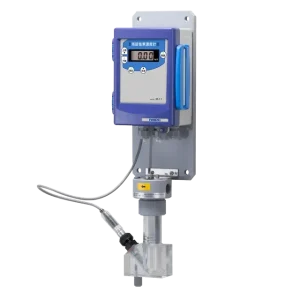

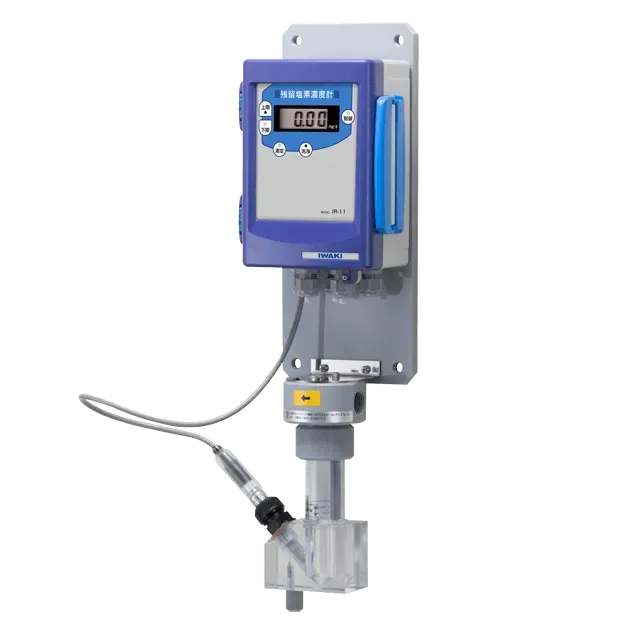

IR-11-40(インライン、標準)
IR-11-40W(インライン、特殊)
浴槽水・温泉水専用の無試薬型の3電極ポーラログラフ式残留塩素濃度計。
測定モードの切り替えにより、遊離残留塩素と全残留塩素のいずれかを測定することができます。
IR-11-30A:1.5〜3L/min検水のオーバーフロー型フローセルです。一定ヘッドで一定水流をセンサに与え機械的駆動部なしでビーズを動かす構造のシンプルな設計です。
IR-11-40/43HT/40W:インライン型フローセルで捨て水なく経済的。
• インラインで使用するための付帯設備はお客様でご用意していただく必要があります。
濃度伝送信号(DC4〜20mA)、制御接点出力、上下限警報接点出力により、塩素剤の自動注入制御や遠隔管理が可能です。
検水中の干渉物質や電導度の影響を受けにくく、広範囲の検水にも対応可能です。
ンプル構造により、メンテナンスや清掃が簡単です。
機械駆動部のないビーズ洗浄で電極表面を連続機械研磨洗浄します。また、電解洗浄機能により、電極表面の化学的汚染を洗浄。感度低下が起こりにくいため、保守頻度が抑えられます。
検水温度75℃まで直接測定が可能です。従来型の機器のような冷却装置などが必要ありません。
型式 | IR-11 | |||
---|---|---|---|---|
システム型式 | IR-11-30A/40-22 IR-11-43HT-22BHT |
IR-11-30A/40-40 IR-11-43HT-42BHT |
IR-11-40W-232/432 | |
測定原理 | ポーラログラフ法 | |||
測定方式 | ビーズ洗浄・電解洗浄併用型微小固体3電極方式 | |||
測定モード | Aモード | Bモード | Aモード | 出荷時設定による |
測定成分 | 遊離残留塩素 | 全残留塩素注4 | 遊離残留塩素 | 残留塩素または残留オキシダント(モノクロラミン含む)注5 |
測定濃度範囲(標準)(フルスケール変更範囲)注1 | 0.00~2.00mg/L (0.50~5.00mg/L) |
0.00~2.00mg/L (0.50~10.00mg/L) |
0.00~2.00mg/L (0.50~5.00mg/L) |
0.00~5.00mg/L (0.50~10.00mg/L) |
検水pH範囲注2 | pH5.8~8.0 | pH5.8~9.5 | pH6.0~7.8 | 測定水の水質による |
電導度範囲注3 | 10mS/m以上 | |||
表示 | デジタル4桁LCD表示 最小分解能:0.01mg/L バックライト付 | |||
繰り返し性注6 | フルスケール(標準)の±5%+1デジット以内(流量、pH、温度、電導度、測定成分一定時) | |||
応答時間 | 1分以内(90%応答) | |||
伝送出力 | DC4〜20mA 絶縁型 最大負荷抵抗 500Ω | |||
接点出力 | 上限、下限、制御出力:各1a | |||
接点容量 | AC250V/DC30V 1A MAX.(抵抗負荷) | |||
制御出力方式 | ON/OFF制御 | |||
電源 | 1⌀AC100V〜240V±10% 50/60Hz | |||
消費電力 | 約5VA | |||
設置方法 | 壁面取り付け、または50Aポール取り付け(オプション) |
注1:変更範囲内にて設定してください。
注2:仕様範囲内で一定であること。仕様範囲外でも測定可能な場合があります。詳細はお問い合わせください。
注3:表記の電導度未満でも測定可能な場合があります。詳細はお問い合わせください。ただし、BモードおよびIR-11-40W-232では塩化物イオンが1000mg/L以上の場合、電極寿命が短くなることがあります。
注4:結合残留塩素が存在しなければ遊離残留塩素測定になります。
注5:遊離残留塩素のみ存在している場合、遊離残留塩素測定になります。
注6:IR-11-40W-232/432の場合はフルスケールの±10%+1デジット以内となります。
型式 | FC-30A | FC-40 | FC-43HT | FC-40W |
---|---|---|---|---|
検水流量 | 1.5〜3L/min | 1.3L/min±20%以内 | ||
構造 | ビーズ噴流洗浄機能付きオーバーフロー型 | ビーズ噴流洗浄機構付き流通型フローセル | ||
検水温度範囲 | 0〜45℃(凍結なきこと) | 35〜75℃(温度補償範囲内) | 0〜45℃(凍結なきこと) | |
接液材質 | PVC、アルミナ、シリコンゴム、PP、PA | PMMA、C-PVC、アルミナ、シリコンゴム、PP、PA | PVC、アルミナ、シリコンゴム、PP、PA | |
検水入口 | ホース継手(適合ホース内径⌀18) | Rc1/2 | Rc1/4 | Rc1/2 |
検水出口 | ホース継手(適合ホース内径⌀18、大気開放のこと) | Rc1/2 | Rc1/4 | Rc1/2 |
検水入口圧力 | 0.2MPa以下のこと | — | ||
検水耐圧 | — | 最大0.5MPa |
型式(センサ1) | RE-22B(標準) RE-40B(結合塩素対策用) |
RE-22B-HT(標準) RE-42B-HT(結合塩素対策用) |
RE-232BC-005N RE-432BC-005N 作用電極、対電極 |
|
---|---|---|---|---|
型式(センサ2) | — | PRE-40-005N 比較電極 |
||
モニタ-フローセル | IR-11-30A | IR-11-40 | IR-11-43HT | IR-11-40W |
検水温度範囲 | 0〜45℃(凍結なきこと) | 35〜75℃(温度補償範囲内) | 0〜45℃(凍結なきこと) | |
温度補償 | サーミスタによる自動温度補償 | |||
ケーブル | 型式:CT4S-005N ケーブル長:0.5m、コネクタによる脱着方式 |
ケーブル一体型 ケーブル長:約0.5m |
||
設置方法 | FC-30A型測定槽に取り付け | FC-40型測定槽に取り付け | FC-43HT型測定槽に取り付け | FC-40W型測定槽に取り付け |
洗浄方法 | ビーズによる機械研磨洗浄および電解洗浄併用 |
