用途例:食品工場における各種洗浄水・滅菌水・殺菌用電解水
飲料・食品プラント洗浄水管理用
有効塩素・殺菌用電解水の連続測定に最適
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

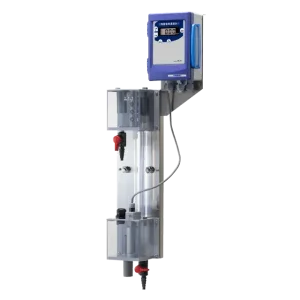

IR-31-27A(オーバーフロー)

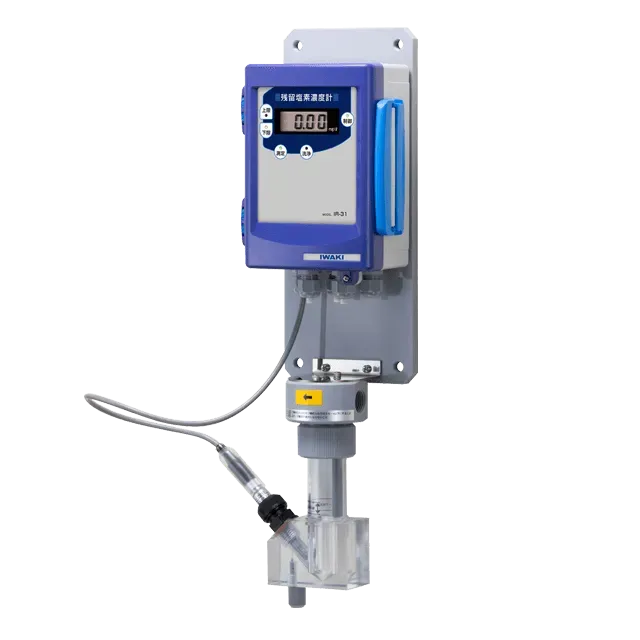

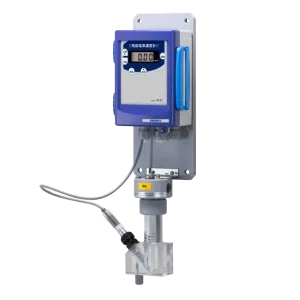

IR-31-40(インライン)

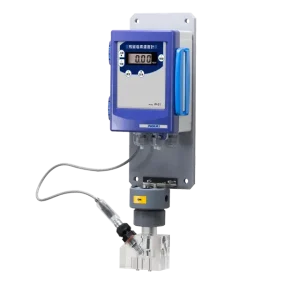

IR-31-45HT(インライン、高温、小流量)
最大 300 mg/L までの濃度に対応。
次亜塩素酸水(電解水)や次亜塩素酸ナトリウムを添加した中・高濃度の残留塩素を無試薬で連続測定できます。
サンプル水は異物混入防止のための捨て水対応型です。
検水中の干渉物質や電導度の影響を受けにくく、広範囲の検水にも対応可能です。
シンプル構造により、メンテナンスや清掃が簡単です。
機械駆動部のないビーズ洗浄で電極表面を連続機械研磨洗浄します。また、電解洗浄機能により、電極表面の化学的汚染を洗浄。感度低下が起こりにくいため、保守頻度が抑えられます。
型式 | IR-31 | |||||
---|---|---|---|---|---|---|
システム型式 注1 | IR-31-□-21/21BHT注2 | IR-31-□-30/30BHT注2 | IR-31-□-21B/21BHTB注2 | IR-31-□-41B/41BHTB | IR-31-□-41D/41BHTD | IR-31-□-41K/41BHTK |
測定原理 | ポーラログラフ法 | |||||
測定方式 | ビーズ洗浄・電解洗浄併用型微小固体3電極方式 | |||||
使用できる塩素剤 | 次亜塩素酸ナトリウム(+pH調整剤も含む) | 微酸性電解水 (原料:HClのみ) | 微酸性電解水 (原料:HCl+NaCl) | 電解次亜水 (+pH調整剤も含む) | 強酸性電解水 (生成装置:二室型) | |
測定成分 | 有効塩素 | |||||
測定濃度範囲(標準)注3 (フルスケール変更範囲)注4 | 0〜50mg/L (10〜100mg/L) | 0~200mg/L (100~300mg/L) | 0〜50mg/L (10〜100mg/L) | 0~150mg/L (20~200mg/L) | 0~60mg/L (20~100mg/L) | |
検水pH範囲注5 |
pH5.0~10.5 | pH5.0~7.0 | pH2.2~3.0 | |||
電導度範囲注6 |
30mS/m以上 | 30~300mS/m | 100mS/m以上 | |||
表示 | デジタル4桁LCD表示 | |||||
最小分解能 | 0.1mg/L | 1mg/L | 0.1mg/L | |||
繰り返し性 | フルスケールの±5%+1ディジット以内 (流量、pH、温度、電導度、測定成分一定時) | |||||
応答時間 | 90%応答1分以内 | |||||
伝送出力 | DC4〜20mA 絶縁型 最大負荷抵抗 500Ω | |||||
接点出力 | 上限、下限、制御出力:各1a | |||||
接点容量 | AC250V/DC30V 1A MAX.(抵抗負荷) | |||||
制御出力方式 | ON/OFF制御 | |||||
電源 | 1⌀AC100〜240V±10% 50/60Hz | |||||
消費電力 | 約5VA | |||||
設置方法 | 壁面取り付け、または50Aパイプ取り付け(オプション) |
注1:□はフローセルです。
注2:塩化物イオンが1000 mg/L以上の場合、電極寿命が短くなる場合があります。
注3:測定下限値はフルスケール濃度の1/10です。
注4:フルスケール範囲以上でも測定可能な場合があります。詳細はお問い合わせください。
注5:仕様範囲内で一定であること。仕様範囲外でも測定可能な場合があります。詳細はお問い合わせください。
注6:表記の電導度未満でも測定可能な場合があります。詳細はお問い合わせください。
型式 | FC-27A | FC-40(K) | FC-45(K) | FC-43HT(K) | FC-45HT(K) |
---|---|---|---|---|---|
検水流量 | 1.2〜2L/min | 1.3L/min ±20%以内 |
0.2L/min ±10%以内 |
1.3L/min ±20%以内 |
0.2L/min ±10%以内 |
構造 | ビーズ噴流洗浄機構付きオーバーフロー型 | ビーズ噴流洗浄機構付き流通型フローセル | |||
接液材質 | PVC、PE、アルミナ、 PP、EPDM | PVC、アルミナ、 シリコンゴム、PP、PA注 | PVC、ガラス、 シリコンゴム、PP、PA注 | PMMA、C-PVC、アルミナ、シリコンゴム、PP、PA注 | PMMA、C-PVC、ガラス、シリコンゴム、PP、PA注 |
検水入口 | ホース継手(適合ホース内径⌀12〜15) | Rc1/2 | Rc1/4 | ||
検水出口 | VP20パイプ(大気開放のこと) | Rc1/2 | Rc1/4 | ||
検水圧力 | 0.2MPa以下で供給のこと | 最大0.5MPa | |||
検水温度範囲 | 0〜45℃(凍結なきこと) | 35〜75℃(温度補償範囲内) |
注:末尾にKが付くフローセルの接液材質にはPAは含みません。
型式 | RE-21C-010N RE-30C-010N RE-41C-010N |
RE-21B RE-30B RE-41B |
RE-21B-HT RE-30B-HT RE-41B-HT |
|||
モニタ-フローセル | IR-31-27A | IR-31-40(K)/45(K) | IR-31-43HT(K)/45HT(K) | |||
検水温度範囲 | 0〜45℃(凍結なきこと) | 35〜75℃ | ||||
温度補償 | サーミスタによる自動温度補償 | |||||
設置方法 | FC-27A型測定槽に取り付け | FC-40(K)/45(K)型測定槽に取付け | FC-43HT(K)/45HT(K)型測定槽に取付け | |||
電極洗浄方法 | ビーズによる機械研磨洗浄および電解洗浄併用 | |||||
ケーブル | ケーブル一体型 約1m | 型式:CT4S-005N ケーブル長:約0.5m コネクタによる脱着方式 |
