最大吐出量 : 5.83L/min(0.1MPa時) 次亜塩素酸ナトリウム微少流量移送専用ポンプガスロックによる注入不良を解消
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

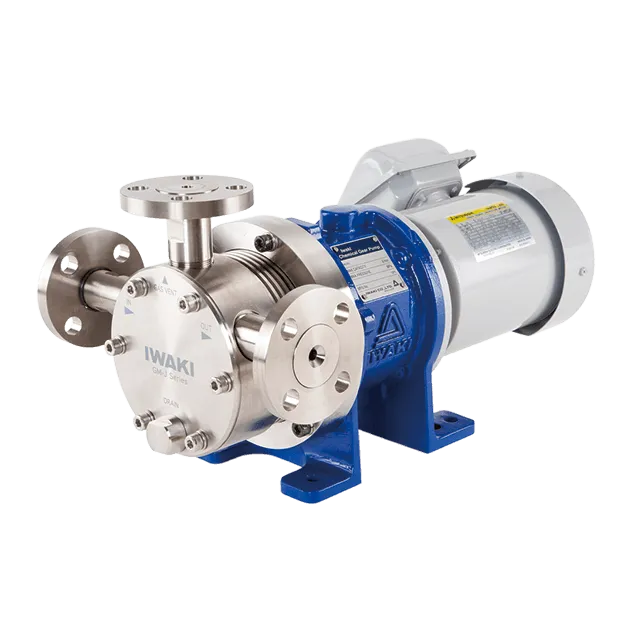

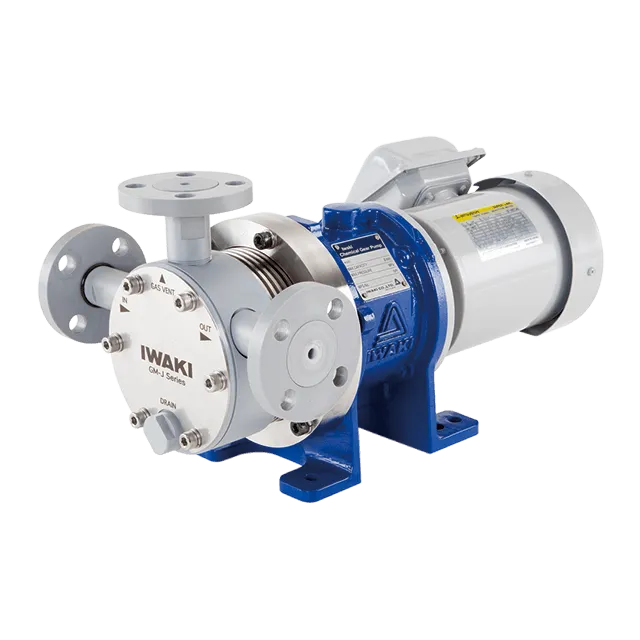

GM-Jシリーズは、次亜塩素酸ナトリウム移送専用に開発されたポンプです。バルブレス構造に加え、ポンプ室内のガスを起動と共に強制的に排出する自動ガス抜き回路(特許)を装備していますので、従来のレシプロ式定量ポンプでは解決できなかった「ガスロック」の心配が全くありません。
内接ギヤ方式のため極めて脈動が少なく、エアチャンバ等の脈動 抑制用補器が不要です。
耐摩耗性に優れたセラミックスギヤ、セラミックス軸受、サイドプレートを採用。部品の消耗が殆どありません。
チタン製リアハウジングの放熱フィン形状などの採用で、次亜塩素酸ナトリウムの液温上昇を最小限にします。
マグネットドライブ機構により、ポンプ部の液モレがありません。
市販のインバータモータ装着により、背圧条件によっては1 台で500:1以上の流量範囲を確保。流量制御により、従来の定量ポンプの10 倍以上のレンジアビリティーを持った定量注入を実現します。
型式 | GM-12J□LH | GM-15J□LH | GM-15J□LL |
---|---|---|---|
吐出量 | 1.2mL/rev | 3.5mL/rev | 3.5mL/rev |
最大回転数 | 1800min-1 | ||
最大吐出圧 | 0.3MPa | 0.5MPa | 0.5MPa |
最大吸込み圧 | 0.3MPa | 0.3MPa | 0.3MPa |
最小吐出量 | 0.003L/min | 0.01L/min | 0.01L/min |
最大吐出量注1 | 2.16L/min | 6.3L/min | 6.3L/min |
最大吐出圧時流量注2 | 1.03L/min | 4.46L/min | 2.33L/min |
所要動力 | 0.4kW | ||
液温範囲 | 0〜35℃ | ||
移送可能粘度 | お問合せください | ||
スラリー液 | 取扱いできません | ||
シール方式 | シールレス |
注1:12% 次亜に於ける吐出圧開放時の値です。実用上は電磁流量計の計測上限流量に制限されますのでご注意ください。
注2:12% 次亜に於ける値です。6%次亜や清水使用時は値が異なりますので、別途お問い合わせください。
