浄水場や食品工場で多く用いられる塩素剤・次亜塩素酸ナトリウムは反応性が高く、特に温度変化によって自己分解が進み、有効塩素濃度が低下するとともに有害な副生成物濃度（塩素酸）が上昇していきます。自己分解を抑制するには液温を20℃以下に保つことが望ましく、薬液を冷却することで長期間保管していても品質を維持させることができます。
空調で次亜塩素酸ナトリウムの温度管理をするには、部屋ごと20℃以下に冷却しなければなりませんが、次亜塩素酸ナトリウム冷却システムでは貯槽タンクだけを冷却するため効率的に液温を管理できます。
耐食性に優れたチタン製の熱交換器内に冷却水を循環させる「間接冷却方式」のため、冷媒が次亜塩素酸ナトリウムに混入する危険性がありません。
小型タンク用冷却システム（50～500L以下）と大型タンク用冷却システム（1～6m3以下）をご用意しています。

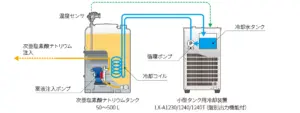

次亜塩素酸ナトリウムタンクの液位全体に筒状の熱交換器（チタンコイル）を浸漬し固定。コイル内に冷却水を流し、コイル内を流れる冷却水が接触している液の熱を吸収することでタンク内液を冷却します。
※500Lを超えるタンクで同方式を用いることも可能です。別途、お問合せください。

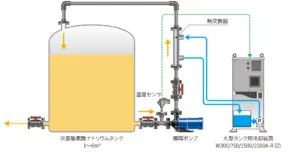

次亜塩素酸ナトリウムタンクから液を循環ポンプによって抜き出し、熱交換器に流します。
熱交換器は冷却水と次亜塩の流路が隔離されているため、混ざることなく熱の交換が行われます。 循環させるためタンク内の液温は均一に保たれます。
冷却装置は屋内用に加え、屋外用もラインアップしております。 設置場所の制約が少なく、設備設計の幅が広がります。

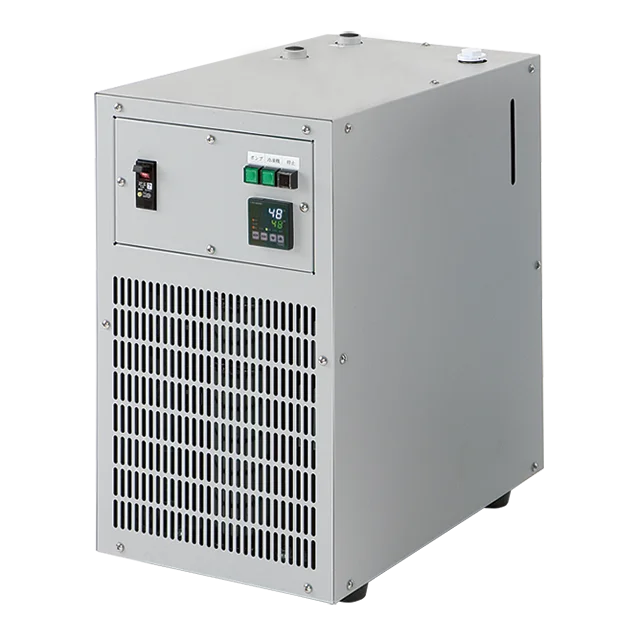

| 型式 | LX-A1230 | LX-A1240 | LX-A1240T （個別出力機能付） |
| 対象液量 | 50～200L | 201～500L | 201～500L |
| 冷却能力 （室温25℃、水温25℃） |
814/860W（700/740 Kcal/h） | 1163/1221W（1000/1050 Kcal/h） | 1163/1221W（1000/1050 Kcal/h） |
| 制御温度範囲 | 10～35℃ | ||
| 使用周囲温度 | 5～35℃ | ||
| 温度調節器 | デジタル温調器、入力Pt100Ω（白金測温抵抗体） | ||
| 電源 | 100V ±10% 50/60Hz | ||
| 運転電流 | 5.7/6.0A | 9.1/10.2A | 9.1/10.2A |
| 安全機能 | 漏電ブレーカ、オーバーロードプロテクタ、ファンモータ、温度ヒューズ、水温範囲外警報、フロースイッチ、レベルスイッチ（水位により警報ランプ点灯または全停止） | ||
※次亜液温直接計測または冷却水温計測による制御運転が可能です。詳細はお問合せください。
※冷却能力は外気25℃水温25℃の場合の値です。冷却能力は設置条件により異なります。詳細はお問合せください。

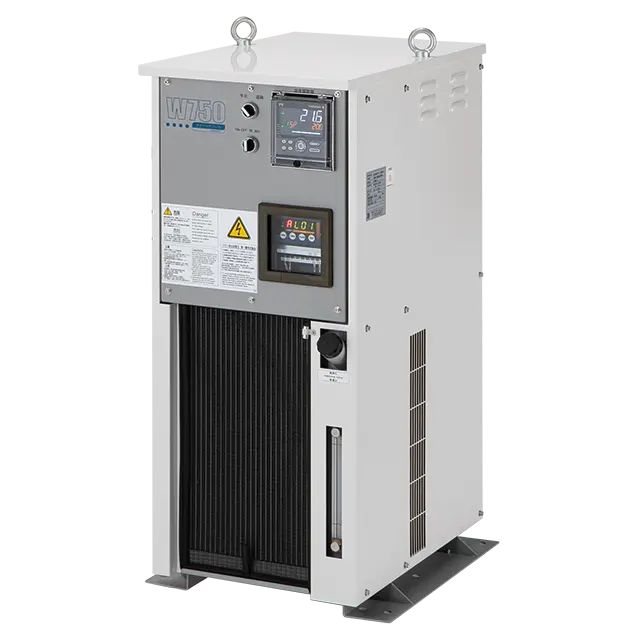

| 型式 | W300B-R(Z) | W750A-R(Z) | W1500A-R(Z) | W2200A-R(Z) |
| 対象液量 | 1m3 | 2m3 | 4m3 | 6m3 |
| 冷却能力 （室温25℃、水温25℃） |
1800W | 3700W | 5800W | 8000W |
| 制御温度範囲 | 10～40℃ | |||
| 使用周囲温度 | 5～40℃ | |||
| 温度調節器 | デジタル温調器、入力Pt100Ω | |||
| 電源 | 三相 AC200V 50/60Hz | |||
| 運転電流 | 7A | 8A | 12A | 16A |
| 安全機能 | 過電流、過負荷保護装置（コンプレッサ、ポンプモータ、ファンモータ、制御回路）、コンプレッサ保護サーモ、逆相保護装置、冷凍回路保護装置、液面レベルスイッチ | |||
※冷却能力は設置条件により異なります。

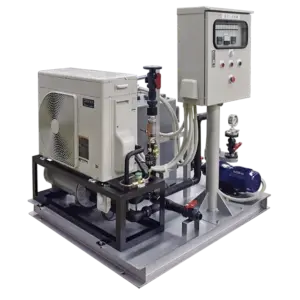

冷却ユニット

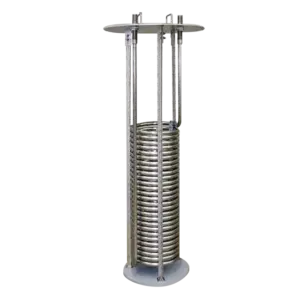

大型チタンコイル タンク浸漬用

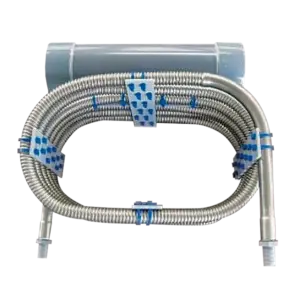

チタンコイル 浮き子式
次亜塩素酸ナトリウム冷却システムの活用分野
