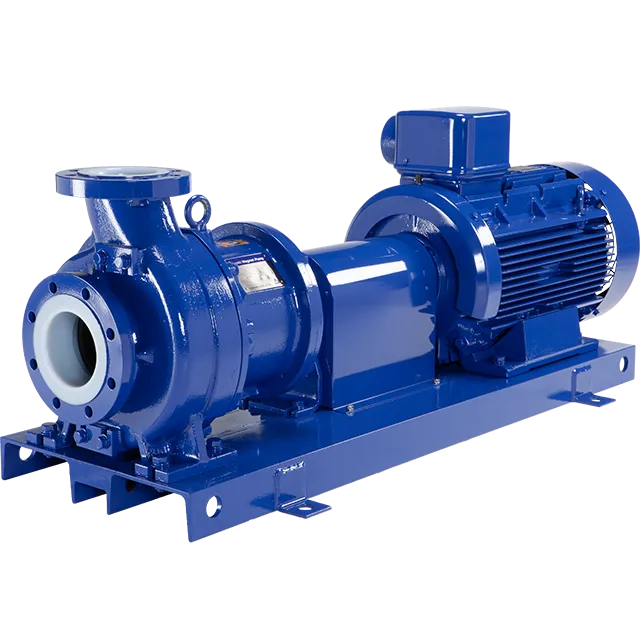

MDWシリーズの特長

大流量、高揚程、高効率
最大流量5,000L/min、最高揚程98mを実現した超大型仕様です。化学プロセス対応の優れた耐久構造を持ち、しかも高効率化が図られています。また、使用範囲の拡大に合わせた高出力モータの取り付けが可能で、比重や粘度条件などさまざまな薬液仕様にも対応が可能です。
優れた耐食性
接液部の主要材質はフッ素樹脂とファインセラミックスを採用。耐薬品性に極めて優れ、強酸、強アルカリをはじめとした、幅広い薬液移送が可能です。
メンテナンスの容易な構造
配管を外さずに内部点検・部品交換が可能なバックプルアウト構造を採用しました。リアケーシング押えを使用した独自のシール構造により、ポンプ部をシールしたまま駆動部の脱着が可能です。ユニット化された部品構成とあいまって、保守点検が容易に行えます。
ISO規格準拠
国際規格(ISO2858, 3661)に準拠。汎用の遠心ポンプと互換性があります。
堅牢な耐久構造
ポンプ外周部をダクタイル鋳鉄で強固にカバー。ポンプ内部構造では、リアケーシングに応力が集中しにくい形状に新設計。さらにリアケーシングカバーにはイワキ独自の三層構造(PAT.)を採用し、十分な耐圧強度が確保されました。また、回転振動の繰返し応力がかかるシャフト部には、強度の高い金属をインサートし、過酷な条件の長期連続運転にも優れた耐久性を発揮します。

用途例

  • 化学薬品のメインタンクへの補充
  • メインタンクから化学プロセス装置への液移送
  • 汎用シールポンプからの置き換え
  • 化学薬品の循環
  • スクラバー処理
  • ソーダ工業

概略仕様（50/60Hz）

最大吐出量範囲 800〜5000 / 800〜5000L/min
最高揚程範囲 22〜98 / 32〜100m
主要材質 ETFE (MDW80/100)、PFA (MDW50)
所要動力範囲 11〜75kW
吐出口径範囲 50〜100A
液温範囲 MDW80/100: −10〜105℃、MDW50: −10〜120℃ (液質により異なります)
比重限界 3.0程度まで（お問合せください）
シール方式 シールレス
