吐出量範囲：38〜420mL/min
ポンプとセンサだけで水質管理を実現
水質制御機能搭載の最新型電磁定量ポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
WPO（pH/ORP）、WEC（電導度）、WCT（クーリング用）、WCL（残留塩素）の各コントローラタイプを標準化。ポンプにダイレクトにセンサを接続することで、水質制御システムをシンプルに構成することが可能です。また専用設計の大型LCDを採用、動作状況の視認性が向上しました。
1〜360spmまで1spmきざみの設定が可能です。連続的な薬液注入と細かい吐出量の設定が行えます。
新たにマルチ継ぎ手構造を採用しました。特殊なナットによりチューブ接続時のよじれがありません。
防水防塵仕様（IP65相当）の一体成形で、シール箇所を削減しました。様々な使用環境を考慮し、コントロール部には樹脂カバー、各接続端子は防水タイプを採用しました。
ユニバーサル電源採用で、世界各国の電源電圧に対応します。(AC100〜240V)
| 吐出量範囲 | 38〜420mL/min |
|---|---|
| 最高吐出圧力範囲 | 0.2〜1.0MPa |
| 主要材質 | PVC |
| 液温範囲 | 0〜40℃ |
| 電源電圧 | AC100〜240V 50/60Hz 単相 |

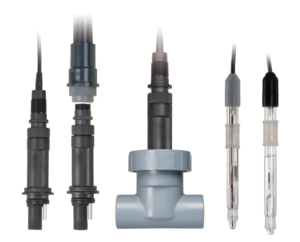

WPO型用
pHセンサ/ORPセンサ

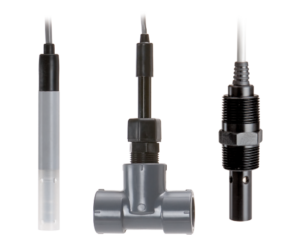

WEC型/WCT型用
電導度センサ

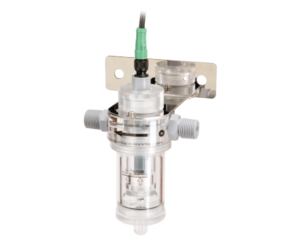

WCL型用
遊離残留塩素センサ
| 適応センサ | pHセンサ |
| 制御機能 | AUTO/MANUAL |
| 制御方式 | 比例制御（PID制御） |
| センサ入力範囲 | 0.00〜14.00pH 自動温度補償 |
| 液温度入力範囲 (温度センサ種類) |
0〜99.9℃（Pt1000） |
| ストップ/プリストップ注１ | プリストップ：接点入力時、LED橙点灯 |
| AUX注2 | 無電圧接点入力時、最大spmで動作 |
| インターロック注2 | 無電圧接点入力時、ポンプ動作停止 |
| 出力1注3 | 無電圧接点（機械式リレー）AC250V3A ➀上限出力、②下限出力、③一括出力注4（➀〜③の中から1系統選択） |
| 出力2注3 | 無電圧接点（フォト MOS リレー）AC/DC 24V 0.1A ➀上限出力 、②下限出力 、③一括出力注4、④spm 同期出力（➀〜④の中から1系統選択） |
| 校正 | 自動校正（2点）、手動校正 |
| 機能 | pH標準液選択（PHタイプのみ）、測定値シフト、温度の自動補償 / 手動補償の選択、キーロック機能（コード設定可）、エラーメッセージ |
| 適応センサ | ORPセンサ |
| 制御機能 | AUTO/MANUAL |
| 制御方式 | 比例制御（PID制御） |
| センサ入力範囲 | -2000〜2000mV |
| 液温度入力範囲 (温度センサ種類) |
ー |
| ストップ/プリストップ注１ | 接点入力時ポンプ停止、LED赤点灯 / 接点入力時、LED橙点灯 |
| AUX注2 | 無電圧接点入力時、最大spmで動作 |
| インターロック注2 | 無電圧接点入力時、ポンプ動作停止 |
| 出力1注3 | 無電圧接点（機械式リレー）AC250V3A ➀上限出力、②下限出力、③一括出力注4（➀〜③の中から1系統選択） |
| 出力2注3 | 無電圧接点（フォト MOS リレー）AC/DC 24V 0.1A ➀上限出力 、②下限出力 、③一括出力注4、④spm 同期出力（➀〜④の中から1系統選択） |
| 校正 | 測定値調整 |
| 機能 | pH標準液選択（PHタイプのみ）、測定値シフト、温度の自動補償 / 手動補償の選択、キーロック機能（コード設定可）、エラーメッセージ |
| 適応センサ | 電導度センサ |
| 制御機能 | AUTO/MANUAL |
| 制御方式 | 比例制御（PID制御） |
| センサ入力範囲 | 0〜400mS/m（0.00〜4.00mS/cm） 自動温度補償（2極） |
| 液温度入力範囲 (温度センサ種類) |
0〜99.9℃（Pt1000） |
| ストップ/プリストップ注１ | 接点入力時ポンプ停止、LED赤点灯 / 接点入力時、LED橙点灯 |
| AUX注2 | 無電圧接点入力時、最大spmで動作 |
| インターロック注2 | 無電圧接点入力時、ポンプ動作停止 |
| 出力1注3 | 無電圧接点（機械式リレー）AC250V3A ➀上限出力、②下限出力、③一括出力注4（➀〜③の中から1系統選択） |
| 出力2注3 | 無電圧接点（フォト MOS リレー）AC/DC 24V 0.1A ➀上限出力 、②下限出力 、③一括出力注4、④spm 同期出力（➀〜④の中から1系統選択） |
| 校正 | セル定数設定、測定値調整 |
| 機能 | pH標準液選択（PHタイプのみ）、測定値シフト、温度の自動補償 / 手動補償の選択、キーロック機能（コード設定可）、エラーメッセージ |
| 適応センサ | 電導度センサ |
| 制御機能 | AUTO/MANUAL |
| 制御方式 | タイマー制御 |
| センサ入力範囲 | 0〜400mS/m（0.00 – 4.00mS/cm） 自動温度補償 (2極) |
| 液温度入力範囲（温度センサ種類） | 0〜99.9℃（Pt1000） |
| ストップ/プリストップ注１ | 接点入力時ポンプ停止、LED赤点灯 / 接点入力時、LED橙点灯 |
| AUX注2 | 無電圧接点入力時、最大spmで動作 |
| インターロック注2 | ポンプ動作 |
| 出力1注3 | 無電圧接点（機械式リレー）AC250V3A ➀上限出力、②下限出力、③一括出力注4（➀〜③の中から1系統選択） |
| 出力2注3 | 無電圧接点（フォト MOS リレー）AC/DC 24V 0.1A ➀上限出力 、②下限出力 、③一括出力注4、④spm 同期出力（➀〜④の中から1系統選択） |
| 校正 | セル定数設定、測定値調整 |
| 機能 | pH標準液選択（PHタイプのみ）、測定値シフト、温度の自動補償 / 手動補償の選択、キーロック機能（コード設定可）、エラーメッセージ |
| 適応センサ | 遊離残留塩素センサ |
| 制御機能 | AUTO/MANUAL |
| 制御方式 | 比例制御 |
| センサ入力範囲 | 0.00〜3.00mg/L 自動温度補償 |
| 液温度入力範囲（温度センサ種類） | 0〜99.9℃（Pt1000） |
| ストップ/プリストップ注1 | ストップ：接点入力時ポンプ停止、LED赤点灯 プリストップ：接点入力時、LED橙点灯 |
| AUX注2 | 無電圧接点入力時、最大spmで動作 |
| インターロック注2 | ポンプ停止 |
| 出力1注3 | 無電圧接点（機械式リレー）AC250V3A ➀上限出力、②下限出力、③一括出力注4（➀〜③の中から1系統選択） |
| 出力2注3 | 無電圧接点（フォト MOS リレー）AC/DC 24V 0.1A ➀上限出力 、②下限出力 、③一括出力注4、④spm 同期出力（➀〜④の中から1系統選択） |
| 校正 | 0点校正 スパン校正 |
| 機能 | pH標準液選択（PHタイプのみ）、測定値シフト、温度の自動補償 / 手動補償の選択、キーロック機能（コード設定可）、エラーメッセージ |
注1：ストップ/プリストップ信号をご使用の場合は別途STOP信号ケーブルをお求めください。
注2：入力信号としてAUX・インターロックをご使用の場合は別途外部入力信号ケーブルをお求めください。
注3：出力信号をご使用の場合は別途出力信号ケーブルをお求めください。
注4：一括出力はセンサ異常、STOP、PreSTOP、インターロック、AUXでそれぞれ出力の有無の選択（全出力も選択可）
• センサ入力部を除く入力信号、出力信号の接続部はDINコネクタ接続となっておりますのでご注意ください。
