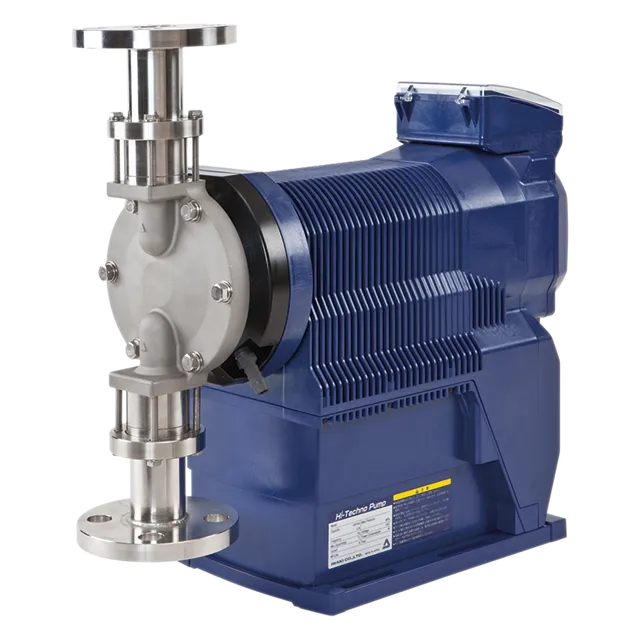

吐出量範囲：0.2〜300L/H 高精度な制御であらゆる工業プロセスから水処理まで、幅広い薬注プロセスでの自動化要求に応えます。
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
制御モータにより吐出／吸込み速度を可変させることで、吐出量範囲0.2〜300L/Hの幅広い流量域をカバーします。
微量注入時にも精度が落ちない高効率なバルブ設計と制御モータによる吐出／吸込み速度制御の組合せにより、低価格な直動ダイヤフラム構造を採用しながら、定量精度±1%を実現しました。
• 一部少流量域は除きます。
ポンプは常にフルストローク長で作動し、高い圧縮比を維持します。その結果自吸性能に優れ、しかもガスロックをしないポンプになりました。
標準品で300mPa•sまで対応することができます。
• 粘性液移送時には、吐出量が低下する場合があります。1000mPa•s以上の粘度については特注対応も可能です。別途お問合せください。
駆動部・コントローラ部ごとにシール構造を設けることで、防水・防塵構造となっています。（IP65）
フリー電源（AC100〜240V）により世界各国の電源に対応します。 また、米国UL規格や欧州のCEに適合している機種もあります。
吸込時間一定で吐出時間により運転速度を制御するため、吐出量が少ない状態でも均一な薬液注入が可能です。さらに衝撃（慣性力）も減少し、吐出側配管への負荷が低減します。
吸込条件の厳しい粘性液移送や、吸込配管条件によって発生するキャビテーションを防止するため、ポンプ吸込速度を変化させることが可能です。（設定可能速度：通常運転速度の75%、50%、25%）
キー操作及び外部接点（AUX入力）により、運転モードに関わらず最大運転させることが可能です。強制自吸運転等に効果的な機能です。
IX型は流量校正後に出荷されますが、現場の配管状況や液特性に合わせ、流量表示値の校正が行えます。
ポンプの電源投入時間、ポンプの作動時間、ポンプの作動ストローク、電源ON-OFF回数を記録することが可能です。
アナログ、パルス、インターバルバッチ運転を1つのポンプで選択できます。
コントローラなどの外部信号（4〜20mA・他）に比例した流量制御が行えます。
パルス周期に比例した流量制御が行なえます。1パルス当たりの吐出量を設定することで、流量計等から出力されるパルス周期に比例した運転を行なえます。
設定した時間周期で、設定した液量を注入することができます。
現場の安全と薬品漏れによる環境汚染を考慮し、ダイヤフラム破損検知器を標準装備しました。また、吐出圧力の異常上昇の際には、吐出圧力異常検知機能が働き、ポンプや配管を安全に守ります。注
さらにバルブの組間違え防止構造の採用（一部機種）や、ダイヤフラム破損時のドレン口など、細かい安全面も配慮しています。
注：締め切り運転で発生する急激な圧力上昇は検知することができない場合があります。 使用される配管や機器保護のためには必ず、別途安全弁を設置してください。
使用・用途に合わせて、お好みの操作パネル位置が選べます。また、文字表示が可能なバックライト付キャラクターLCD、単独で意味が分かる8つのキーパッドなど、操作性にも優れています。
| 吐出量範囲 | 0.2〜300L/H |
|---|---|
| 最高吐出圧力範囲 | 0.5〜1.0MPa |
| 主要材質 | PVDF、SUS316、PTFE |
| 液温範囲 | PVDFタイプ：0〜50℃、SUS316タイプ：0〜80℃ |
| 運転 モード |
マニュアル運転 | ↑キー、 ↓キーにより吐出量設定 | |
| EXT 運転 |
アナログ固定制御 | 4〜20、0〜20、20〜4、20〜0mA（吐出量と比例） | |
| アナログ可変制御 | 2 点任意設定（入力信号DC 0〜20mA、吐出量と比例） | ||
| パルス運転注1 | 0.01560mL/PLS 〜300mL/PLS（IX-D150） 0.03120mL/PLS 〜600mL/PLS（IX-D300） |
||
| バッチ運転注1 | 15.6mL/PLS 〜300L/PLS（IX-D150） 31.2mL/PLS 〜600L/PLS（IX-D300） |
||
| インターバル バッチ運転注1 |
0〜9日、0〜23時間、1〜59分 | ||
| 15.6mL 〜300L（IX-D150） 31.2mL 〜600L（IX-D300） |
|||
| プロフィーバス運転注2 | 通信プロトコル：Profibus-DP 準拠 国際規格：EN50170（IEC61158） |
||
| 入力 | STOP/Pre-STOP | 無電圧接点またはオープンコレクタ注3 | |
| AUX | 無電圧接点またはオープンコレクタ注3 | ||
| Interlock | 無電圧接点またはオープンコレクタ注3 | ||
| 電流 | DC0〜20mA（内部抵抗200Ω） | ||
| パルス | 無電圧接点またはオープンコレクタ 最大100Hz（パルスON：5msec 以上） | ||
| 出力 | 警報1（OUT1） | 無電圧接点（機械式リレー） AC250V 3A （抵抗負荷） 出力項目をそれぞれEnable/Disable で選択 Batch complete注4/STOP/Pre-Stop/Interlock/Leak Detection/Motor Overload/Drive Error |
|
| 警報2（OUT2） | 無電圧接点( フォトMOS リレー) AC/DC24V 0.1A ( 抵抗負荷) 出力項目をそれぞれEnable/Disable で選択 ( 初期値：Interlock のみEnable) Stop/Pre-Stop/Interlock/Leak Detection/Motor Overload/Batch Complete注4/Drive Error/Volume Prop. PLS注5 |
||
| 外部用電源 | DC12V 30mA以下 | ||
| 電流 | DC0〜20mA 2 点設定（許容負荷抵抗 300 Ω） | ||
| 電源電圧注6 | AC100V〜240V 50/60Hz | ||
注1：パルス運転、バッチ運転、インターバルバッチ運転の最小設定値は、キャリブレーションにより補正された1ストローク流量値となります。 また、1パルス当たりの設定値を入力する際の変化量はキャリブレーションにより補正された１ストローク流量値です。
注2：IXでプロフィーバス運転を行う際は、別途プロフィーバス変換BOX（オプション）が必要となります。
注3：接点への最大印加電圧は12V、電流5mA となります。リレー等の有接点をご使用の場合は最小適用負荷が5mA以下のものをご使用ください。
注4：Batch complete（バッチ完了出力）をEnable に設定すると他の機能はDisableとなります。
注5：Volume Prop. PLS（吐出量比例パルス出力）をEnableに設定すると他の機能はDisableとなります。
注6：仕様電圧以外は入力しないでください。故障の原因となります。ただし許容電源電圧はAC90-264Vとなります。
