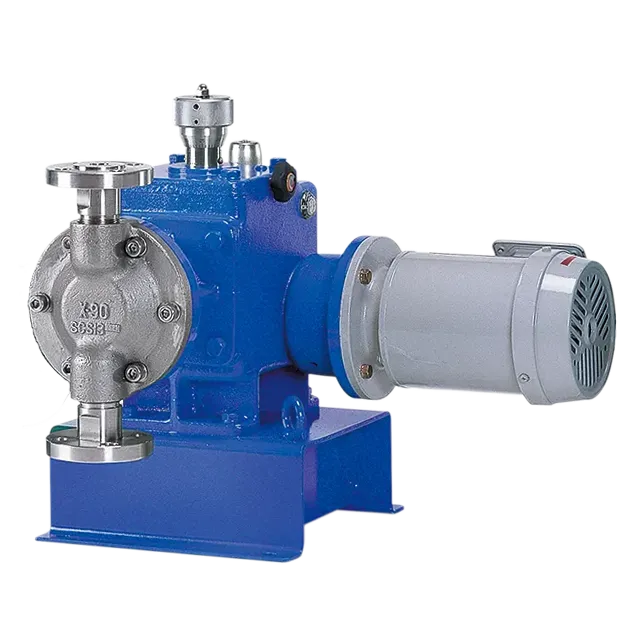

直動ダイヤフラム式定量ポンプ AX-Kシリーズ

AX-Kシリーズの特長

高精度

定量精度±1%以内^注1、直線性±2%以内^注2、再現性±2%以内^注3の高精度プロセス定量ポンプです。

注1：定量精度（反復精度）とはポンプ吐出量の誤差を表わし、定常運転条件においてストローク長100%時の吐出量をくり返し測定したとき、その平均値に対する各測定値のバラツキ（偏差）の割合をいいます。
注2：直線性とは吐出量調節のリニアリティを示すもので、ストローク長対吐出量の関係が直線からズレる割合をいいます。なお、直線性は保証範囲ではありません。
注3：再現性とは吐出量調節の再現度を示し、ストローク長を元の値から変えた後に再び元の値に設定し直したとき、設定の吐出量が元の吐出量からズレる割合を示します。再現性は保証範囲ではありません。

耐久性・信頼性

定評あるSLクランク内蔵の駆動部と独自の油圧システムにより、長期連続運転に耐える高い信頼性を備えています。

小型・軽量

SLクランクとウォームギア減速機を一体化し、コンパクトなボックス型駆動部に内蔵。ポンプ設置面積・重量は1/2以下に小さくなりました。（当社比）

ハイコストパフォーマンス

減速機をはじめポンプの機械効率を全面的に見直して改善。大容量ポンプヘッドの取付や高速回転タイプの標準化により、ポンプのコストパフォーマンスが 向上しています。（当社比）

新機構を採用

計装工事と調整を大幅に簡略化するポジショナ内蔵型新サーボ方式、オイル漏れを追放するオイル室とブラケットの共用化、駆動部への雨水の侵入を防ぐエアブリーザなど数々の新機構を採用しました。

概略仕様（50/60Hz）
