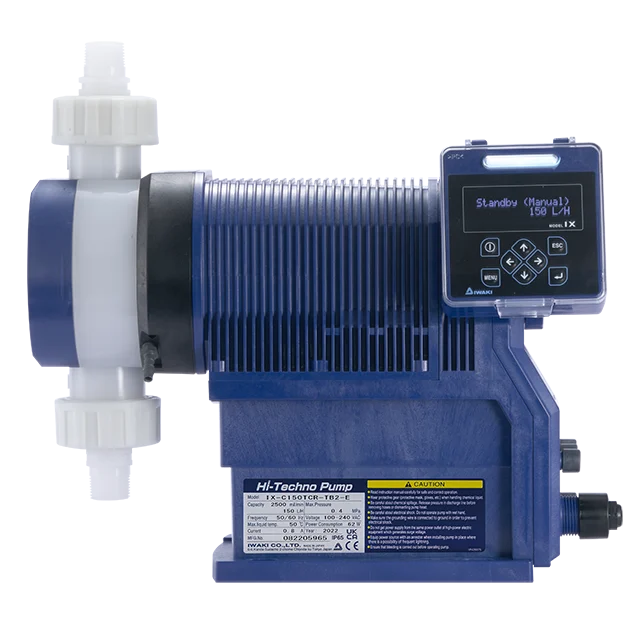

吐出量範囲：0.08〜150L/H
あらゆる薬液注入の現場のニーズに対応
より使いやすく高機能になった高精度定量ポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
制御モータにより吐出／吸込み速度を可変させることで、吐出量範囲0.08〜150L/Hの幅広い流量域をカバーします。
高効率ヘリカルギヤとアシストスプリングの採用により、自社汎用モータ定量ポンプ（スプリングバック機構）に対し、同等性能で約70%の電力消費カットを実現しました。
微量注入時にも精度が落ちない高効率なバルブ設計と制御モータによる吐出／吸込み速度制御の組合せにより、低価格な直動ダイヤフラム構造を採用しながら、定量精度±1%を実現しました。
※一部少流量域は除きます。
ポンプは常にフルストローク長で作動し、高い圧縮比を維持します。その結果自吸性能に優れ、しかもガスロックをしないポンプになりました。
1000mPa·sまでの高粘度液の移送も可能です。
※粘性液移送時には、吐出量が低下する場合があります。 1000mPa•s以上の粘度については特注対応も可能です。別途お問合せください。
駆動部・コントローラ部ごとにシール構造を設けることで、防水・防塵構造となっています。（IP65）
フリー電源（AC100〜240V）により世界各国の電源に対応します。また、米国UL規格や欧州のCEに適合している機種もあります。
ポンプ内部に組み込まれたセンサがポンプ動作に合わせて負荷を測定し、ポンプの運転状態の監視／異常診断を行うことができます。

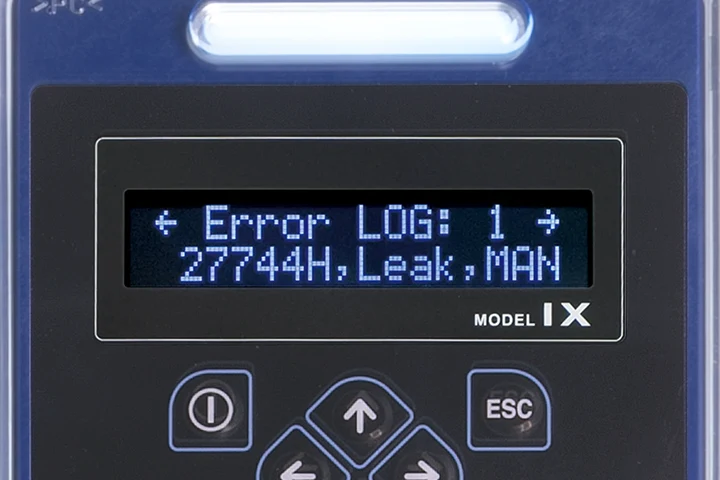

過去に発生したエラーの記録を確認する機能です。エラーログNo.、エラー検知時の通電累計時間、エラー内容、エラー検知時の運転モードを表示します。直近のエラー情報を10回分まで記録しておくことが可能です。
メンテナンス時期を通知する機能です。設定した時間にポンプの累計駆動時間が到達すると、通知画面が表示されます。
• 通知表示がされると、メンテナンス通知機能でのポンプの累計駆動時間はリセットされ、改めてカウントが始まります。
吸込時間一定で吐出時間により運転速度を制御するため、吐出量が少ない状態でも均一な薬液注入が可能です。さらに衝撃（慣性力）も減少し、吐出側配管への負荷が低減します。
吸込条件の厳しい粘性液移送や、吸込配管条件によって発生するキャビテーションを防止するため、ポンプ吸込速度を変化させることが可能です。（設定可能速度：通常運転速度の75%、50%、25%）
キー操作及び外部接点（AUX入力）により、運転モードに関わらず最大運転させることが可能です。強制自吸運転等に効果的な機能です。
ハイテクノポンプは流量校正後に出荷されますが、現場の配管状況や液特性に合わせ、流量表示値の校正が行えます。
ポンプの電源投入時間、ポンプの作動時間、ポンプの作動ストローク、電源ON-OFF回数を記録することが可能です。
アナログ、パルス、インターバルバッチ運転を1つのポンプで選択できます。
コントローラなどの外部信号（4-20mA・他）に比例した流量制御が行えます。
パルス周期に比例した流量制御が行なえます。1パルス当たりの吐出量を設定することで、流量計等から出力されるパルス周期に比例した運転を行なえます。
設定した時間周期で、設定した液量を注入することができます。
現場の安全と薬品漏れによる環境汚染を考慮し、ダイヤフラム破損検知器を標準装備しました。また、吐出圧力の異常上昇の際には、吐出圧力異常検知機能が働き、ポンプや配管を安全に守ります。注 さらにバルブの組間違え防止構造の採用（一部機種）や、ダイヤフラム破損時のドレン口など、細かい安全面も配慮しています。
注：締め切り運転で発生する急激な圧力上昇は検知することができない場合があります。 使用される配管や機器およびポンプ保護のためには必ず、別途安全弁を設置してください。
視認性の高い大型LEDバーを搭載。暗がりや離れた場所でも運転状態を確認できます。
用途に合わせて、配管ネジ・フランジ・ユニオン接続を選択できます。

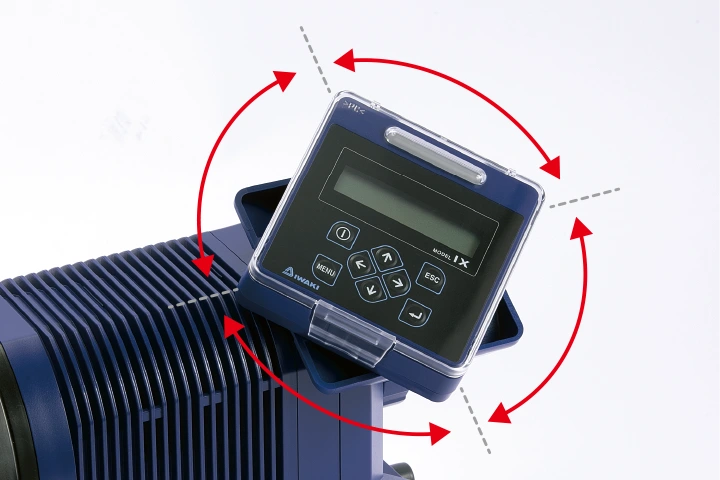

操作パネル面を任意に変更できます。
| 吐出量範囲 | 0.08〜150L/H |
|---|---|
| 最高吐出圧力範囲 | 0.4〜1.0MPa |
| 主要材質 | PVDF、SUS316 |
| 液温範囲 | PVDFタイプ：0〜50℃、SUS316タイプ：0〜80℃ |
| 運転 モード |
MAN運転 | ↑キー、 ↓キーにより吐出量設定 | |
|---|---|---|---|
| EXT 運転 |
アナログ固定制御 | 4〜20、0〜20、20〜4、20〜0mA（吐出量と比例） | |
| アナログ可変制御 | 2点任意設定（入力信号DC0〜20mA、吐出量と比例） | ||
| パルス運転注1 | 0.00625mL/PLS〜120mL/PLS（IX-C060） 0.01560mL/PLS〜300mL/PLS（IX-C150） |
||
| バッチ運転注1 | 6.25mL/PLS〜120L/PLS（IX-C060） 15.6mL/PLS〜300L/PLS（IX-C150） |
||
| インターバル バッチ運転注1 |
0〜9日、0〜23時間、1〜59分 | ||
| 6.25mL〜120L（IX-C060） 15.6mL〜300L（IX-C150） |
|||
| プロフィーバス運転注2 | 通信プロトコル：Profibus-DP準拠 国際規格：EN50170（IEC61158） |
||
| フローモニタ 機能注3 |
内部センサによるポンプヘッド内の圧力推定、流量推定、流量補正、ガス吸入検知 | ||
| 入力 | STOP/Pre-STOP | 無電圧接点またはオープンコレクタ注4 | |
| AUX | 無電圧接点またはオープンコレクタ注4 | ||
| Interlock | 無電圧接点またはオープンコレクタ注4 | ||
| 電流 | DC0〜20mA（内部抵抗200Ω） | ||
| パルス | 無電圧接点またはオープンコレクタ 最大100Hz（パルスON：5msec以上） | ||
| 出力 | 警報1（OUT1） | 無電圧接点（フォトMOSリレー） AC/DC24V 0.1A （抵抗負荷） 出力項目をそれぞれEnable/Disableで選択 Batch complete注5/Pump Run注6/STOP/Pre-Stop/Interlock/Leak Detection/Gas Detection注3/Motor Overload/Drive Error |
|
| 警報2（OUT2） | 無電圧接点（フォトMOSリレー） AC/DC24V 0.1A （抵抗負荷） 出力項目をそれぞれEnable/Disableで選択 Volume Prop. PLS注7/Batch complete注5/Pump Run注6/STOP/Pre-Stop/Interlock/Leak Detection/Gas Detection注3/Motor Overload/Drive Error |
||
| 外部用電源 | DC12V 30mA以下 | ||
| 電流 | DC0〜20mA 2 点設定（許容負荷抵抗 300Ω） | ||
| 電源電圧注8 | AC100V〜240V 50/60Hz | ||
注1：パルス運転、バッチ運転、インターバルバッチ運転の最小設定値は、キャリブレーションにより補正された1ストローク流量値となります。また、1パルス当たりの設定値を入力する際の変化量はキャリブレーションにより補正された１ストローク流量値です。
注2：IXでプロフィーバス運転を行う際は、別途プロフィーバス変換BOX（オプション）が必要となります。
注3：IX-Cシリーズのコントローラ機能記号Yタイプの型式をご使用時の機能となります。
注4：接点への最大印加電圧は12V、電流5mAとなります。リレーなどの有接点をご使用の場合は最小適用負荷が5mA以下のものをご使用ください。
注5：Batch complete（バッチ完了出力）をEnableに設定すると他の機能はDisableとなります。
注6：Pump Run（ポンプ注入時出力）をEnableに設定すると他の機能はDisableとなります。
注7：Volume Prop. PLS（吐出量比例パルス出力）をEnableに設定すると他の機能はDisableとなります。
注8：仕様電圧以外は入力しないでください。故障の原因となります。ただし許容電源電圧はAC90〜264Vとなります。（USタイプ：AC100-120V「許容電源電圧：AC90-132V」IX-Cのみ）
