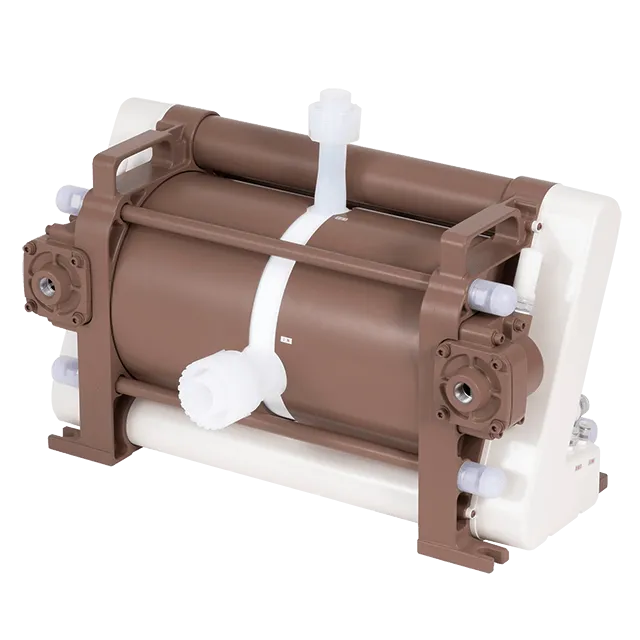

最大吐出量:92L/min
ダンパー不要で低脈動を実現し、トータルコストの削減に貢献
枚葉プロセスに適した優れた負荷追従性による安定した運転を実現します
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
システムの独特の駆動メカニズムがポンプ脈動を打ち消す最適な位相にベローズの動きを制御、脈動が極めて少ない運転を実現しています。(特許PAT.)
従来型と比較してエアー消費量を最大30%(当社従来比)削減しました。供給エアー圧力を下げても従来型と同等の性能が得られます。
位相制御を行うことで負荷変動時の追従性が向上しました。特に枚葉プロセスなどの圧力変動が頻繁に発生するラインで、その高い負荷追従性により吐出量、吐出圧の安定した運転が実現します。
ダンパーの組み込みが必要ないので装置の省スペース化が実現します。配管作業も容易でフッ素樹脂継ぎ手などの高価な配管材を削減可能、装置の小型・軽量化に貢献します。
最大吐出量 注 | 50L/min(供給エアー圧力0.2MPa・清水25℃) | ||
---|---|---|---|
使用液温度 | 5〜100℃ | 101〜150℃ | 151〜180℃ |
最大供給エアー圧力 | 0.5MPa | 0.4MPa | 0.3MPa |
最大エアー消費量 | 464NL/min | ||
最大ストローク数 | 160spm | ||
主要材質 | PTFE、PFA | ||
最大移送液粘度 | 50mPa·s | ||
接続配管口 | φ25mm × φ22mm(PFAチューブ) |
最大吐出量 注 | 92L/min(供給エアー圧力0.3MPa・清水25℃) | ||
---|---|---|---|
使用液温度 | 5〜100℃ | 101〜150℃ | 151〜180℃ |
最大供給エアー圧力 | 0.5MPa | 0.4MPa | 0.3MPa |
最大エアー消費量 | 647NL/min | ||
最大ストローク数 | 150spm | ||
主要材質 | PTFE、PFA | ||
最大移送液粘度 | 50mPa·s | ||
吸込み側 接続配管口径 |
φ31.8mm × φ28.0mm(PFA) スーパー300タイプ 1-1/4″ユニオンナット、スリーブ付 |
||
吐出側 接続配管口径 |
φ25.4mm × φ22.2mm(PFA) スーパー300タイプ 1″ユニオンナット、スリーブ付 |

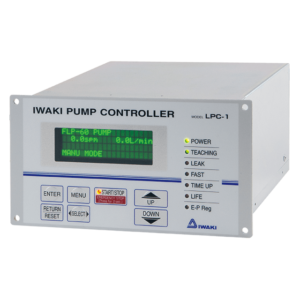

電源電圧 | DC24V −5%〜+10% |
---|---|
最大消費電流 | 0.11A |
アラームの種類 | ポンプ・周辺機器に異常が発生した場合、装置側への異常出力を行います。
|
その他機能 | 通常運転(低脈動運転)に加え、流量一定制御も可能です。 尚、流量一定制御中も低脈動を維持します。 |
