TCA501BW-FM-Yの特長

大型固形物の移送が可能

イワキエアー駆動ダイヤフラムポンプTCシリーズに、フラップバルブを採用した新型モデルが登場しました。大口径の流路を確保できるフラップバルブとバルブシートで構成され、最大30mmの大型固形物の移送を可能にしました。

  • 大きな固形物（最大30mm）を含む液体、スラリー・スラッジなどの移送が可能
  • 上から吸込み、下から吐出するためポンプ内の蓄積がしにくい
  • 自吸能力も高く、ドライ時に4m下から吸込みが可能
  • エアー切替方式はメカニカルを採用。止まり難く、エアー消費量が少ない（従来型と比較）
  • ポンプ内に液詰まりが生じてもバルブ部の洗浄が簡単

優れたメンテナンス性

ポンプ部を分解することなくバルブ部のみ簡単にメンテナンス

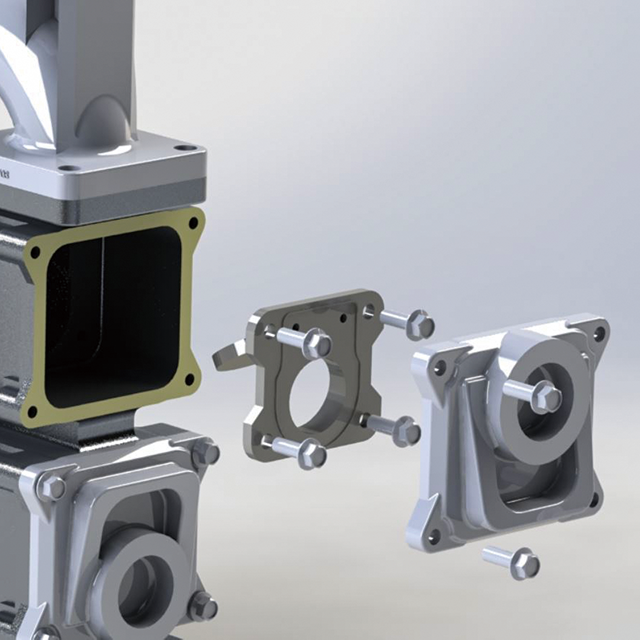

バルブ部構造

  • フラップバルブボックス
  • フラップバルブ：耐摩耗性の高い「HNBR」を採用
  • キャップフラップバルブ：4つのボルトで取り外しが可能です。フラップバルブボックス内に液詰まりした時の洗浄やフラップバルブの交換が簡単です。

用途例

  • 産業廃棄物用途：廃水処理装置搭載など
  • 一般産業：大型固形物・繊維・堆積物などを含む液体移送など
  • 食品加工：食品加工後に出た廃棄物を含む液体の移送など

概略仕様

最大吐出量 600L/min
最高吐出圧力 0.7MPa
最大エアー消費量 6000L/min (ANR)
供給エアー圧力範囲 0.1〜0.7MPa
1サイクル吐出量 3500mL
主要材質 AC4C（アルミ）
液温範囲 0〜70℃
粘性液 自吸：3Pa·s以下、押込：8Pa·s以下
スラリー液 球状：⌀30mm以下、棒状：⌀15mm × 45mm以下
シール方式 シールレス
