クリーンで安全な作業環境を実現

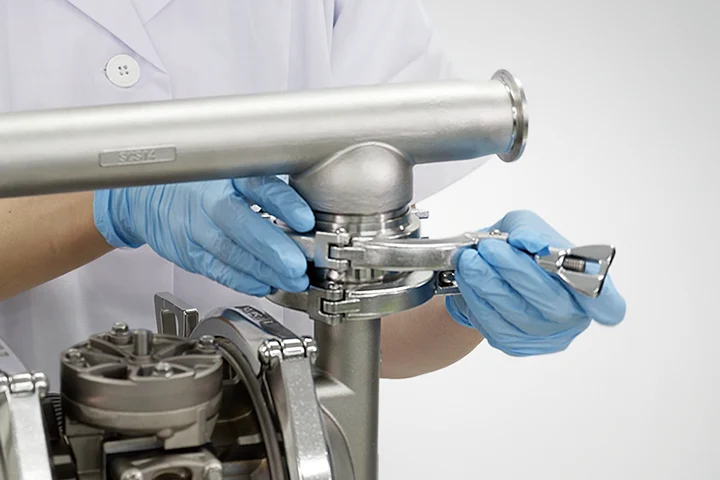

短時間で分解できるクランプ式。組立て時にズレを微調整できる偏心パーツを採用。分解しやすい、洗いやすい、組立ても簡単な構造です。

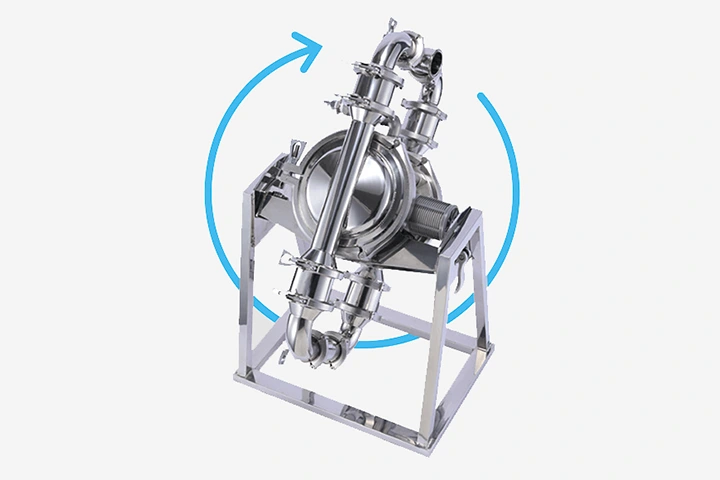

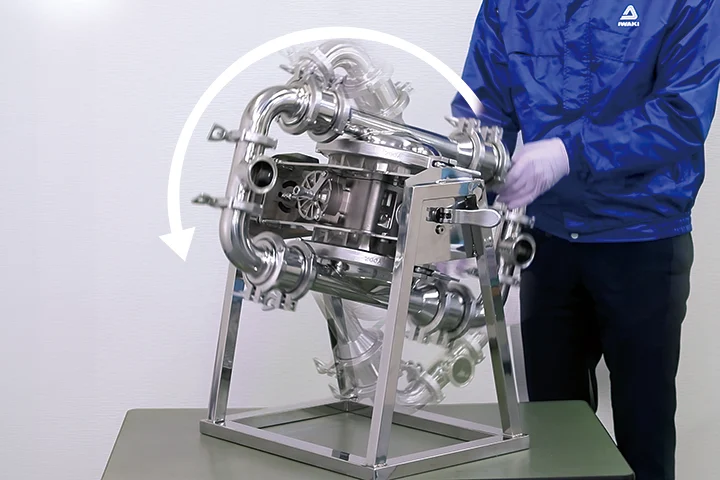

回転機構を備えたベースで、液抜きも簡単。安全な姿勢でメンテナンスできます。分解から洗浄、組立てまでひとりでもスムーズに作業できます。

ドラム缶からの吸い上げもラクラク。呼び水は不要で、ドライ状態で3mの吸上げが行えます。

ポンプの接液部には、食品衛生法のポジティブリスト（PL）適合素材と、耐食性に優れたステンレスを採用。食品プロセスにはもちろん、化粧品や薬品の移送にも対応します。

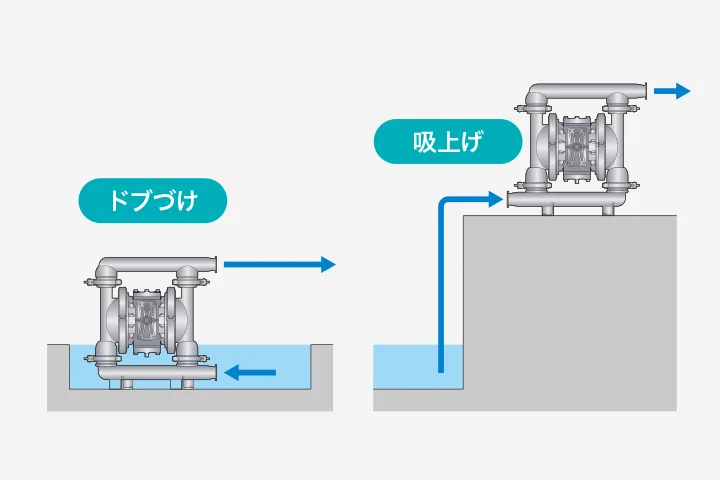

吸上げやドブづけでの使用が可能。タンクからの引抜きやピットからの吸上げなど、さまざまな用途に対応します。

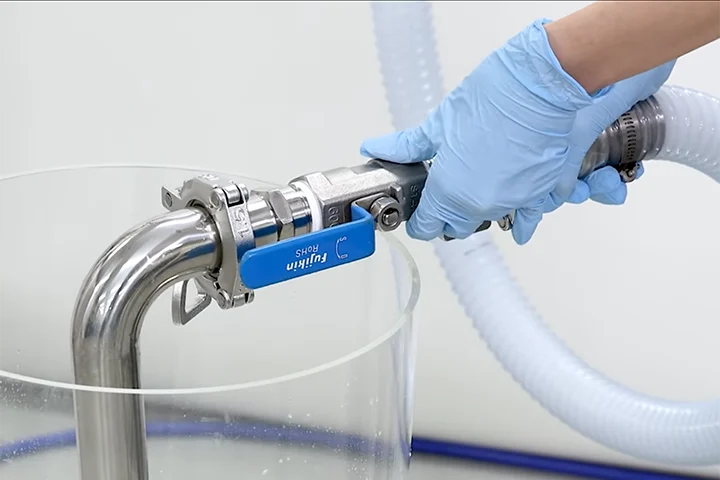

吐出バルブでも、供給エアーのバルブでも運転・停止・流量/圧力調節が可能です。吐出量、吐出圧力は供給エアー圧力に比例するため、直感的に操作できます。

• 供給エアーのレギュレータはFRLユニットのご使用をおすすめします。

圧縮エアーで駆動するため、複雑な電気配線は不要。もちろん防爆エリアでも使用できます。

最高0.7MPaの高圧吐出が可能。高所への搬送にも最適です。

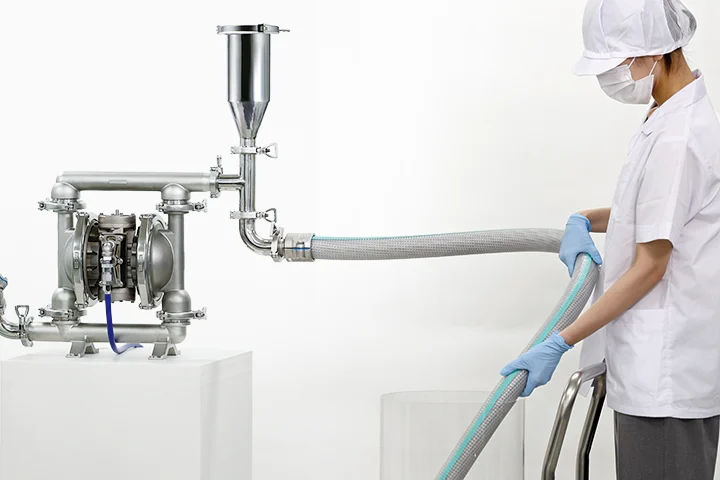

オプションのチャンバーで振動・脈動を防止。製品のこぼれや液ハネを防止します。

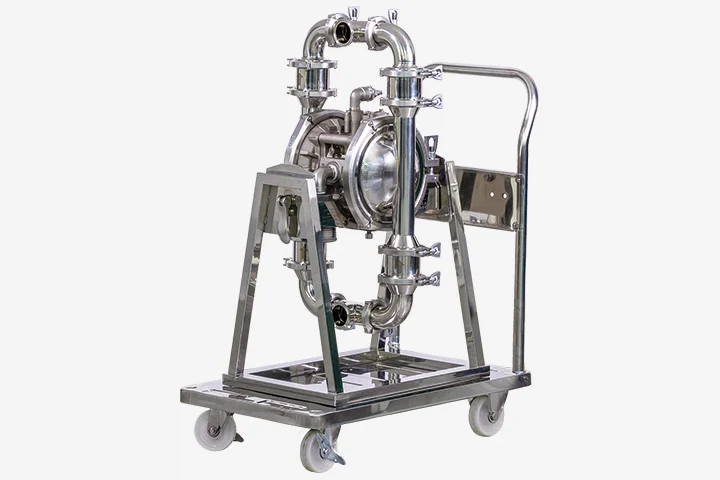

ステンレス製の台車です。移動して使う場合や、仮設ラインにも最適。必要なアクセサリーを取付けたユニットも製作可能です。

粘度の高い液やスラリー、薬品にも対応。フラップバルブ（オプション）を装着することで、固形物を含む液も搬送します。

• 実液でのテストも可能です。詳しくはお問い合わせください。

食品・飲料

ジュース・液糖・チョコレート・練乳・はちみつ・ピューレ・スープ・果汁・トマトソース・流動食・ゼリー・くずきり・もずく・背脂・酒・ワイン・セルロース

化粧品・製薬

化粧水・乳液・エマルジョン・セラミド・シャンプー・リンス・ヘアワックス・液体石けん・界面活性剤・消毒液・医薬品原薬・中間体・添加物

化学・プラント

化学薬品・溶剤・高粘度液・スラリー・接着剤・電解液・電池材料（極材）

チャンバー STSR

配管に接続するだけで、振動・脈動を抑えます。吸込み側、吐出側、どちらにも取付け可能です。

エアー駆動ダンパー CFR

ダイアフラムを内蔵したダンパーです。エアーを供給することで振動・脈動を抑え、機器類を保護します。

フラップバルブ

標準のボールバルブをフラップバルブに変更できます。固形物を含む液体の搬送に使用します。（開口部φ30）

FRLユニット

エアーフィルタ・レギュレータ・ルブリケータのセットです。供給エアーの水分やゴミを取り除きます。

交換用ダイアフラム

接液側：PTFE、非接液側：EPDMのダイアフラムです。定期的に交換してください。

• サイクルカウンターも用意しています。詳しくはお問い合わせください。
