HACCP対応残留塩素濃度計SR-30-30A/27A/40［中・高濃度］ | ケミカルポンプと流体制御機器のイワキ [製品サイト]

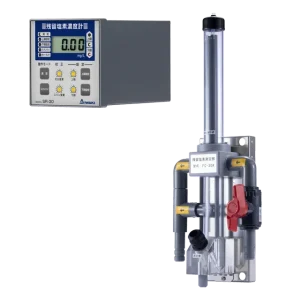

SR-30-30A（オーバーフロー）

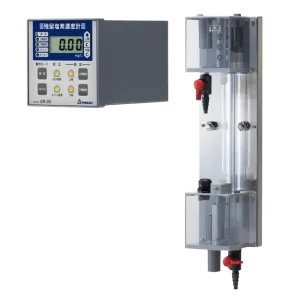

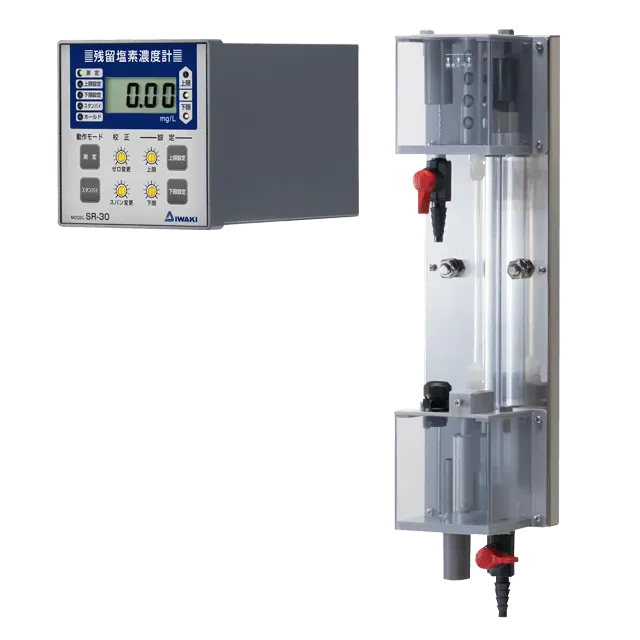

SR-30-27A（オーバーフロー）

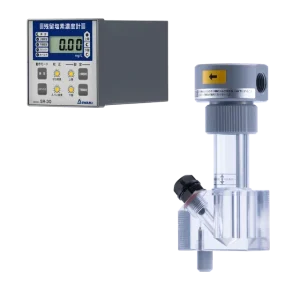

SR-30-40（インライン）

SR-30-30A/27A/40の特長

食品工場などで殺菌、消毒のために使用される300mg/L（標準）までの有効塩素を連続測定するための装置です。フローセルは、回転式とは異なり、駆動部を必要としないシンプルな構造で、検水を測定部に通水し、ビーズによる機械研磨と電気化学洗浄を連続併用することで、電極表面を常に最良のコンディションで動作させることにより、長期間安定した測定が可能となりました。

一般的な汚れに対してはビーズによる機械洗浄、電極表面の電気化学的汚染や酸化皮膜などの生成に対しては電気化学洗浄を連続的に併用することで、高濃度の有効塩素を含有した検水に対しても感度低下を起こすことなく、幅広いpH範囲において安定性に優れた測定ができます。

用途例

食品工場における各種洗浄水と殺菌水、乳業用洗ビン工程の殺菌水の濃度管理
食肉・カット野菜・惣菜・洗瓶・洗卵・CIP殺菌水など各種プロセスの洗浄水濃度管理

食品（カット野菜）

モニタ仕様

センサ系	RE-21	RE-30
型式	SR-30
測定成分	有効塩素
測定原理	電気化学測定法
測定方式	ビーズ洗浄・電解洗浄併用型微小固体3電極方式
有効測定範囲	5.0〜50.0mg/L（標準）	30〜300mg/L（標準）
表示	デジタル3桁LCD表示
最小分解能	0.1mg/L	1mg/L
繰り返し性	フルスケールの±5%+1デジット以内（流量、pH、温度、電導度一定時）
検水pH範囲	pH5.8〜10.5（変動幅1pH以内）
伝送出力	DC4〜20mA　絶縁型　最大負荷抵抗　550Ω
接点出力	上限、下限：各1a　制御出力：1a（下限でON、上限でOFF）上下限接点出力とステリシス制御出力は同時使用できません
接点容量	AC250V　1A　Max.（抵抗負荷）
電源	1⌀AC100V±10%　50/60Hz
消費電力	約5VA
設置方法	パネル取り付け式

フローセル仕様

型式	FC-30A	FC-27A	FC-40
検水流量	1.5〜3L/min	1.2〜2L/min	1.3L/min±20%以内
構造	ビーズ噴流洗浄機能付きオーバーフロー型		ビーズ噴流洗浄機構付き流通型フローセル
検水温度範囲	0〜45℃（凍結なきこと）
接液材質	PVC、アルミナ、シリコンゴム、PA	PVC、PE、アルミナ、シリコンゴム	PVC、アルミナ、シリコンゴム、PP、PA
検水入口	ホース継手（適合ホース内径⌀18）	ホース継手（適合ホース内径⌀12〜⌀15）	Rc1/2
検水出口	ホース継手（適合ホース内径⌀18、大気開放のこと）	VP20（背圧をかけないこと、大気開放で使用すること）	Rc1/2
検水入口圧力	0.2MPa以下のこと		—
検水耐圧	—		最大0.5MPa
設置方法	壁面取り付け、または50Aパイプ取り付け（オプション）		—

センサ仕様

モニタ-フローセル	SR-30-30A/40	SR-30-27A
型式	RE-21B （中濃度、測定範囲FS 50mg/Lまで） RE-30B （高濃度、測定範囲FS 300mg/Lまで）	RE-21C-030Y （中濃度、測定範囲FS 50mg/Lまで） RE-30C-030Y （高濃度、測定範囲FS 300mg/Lまで）
電導度範囲	10mS/m以上（RE-21B、RE-21C-030Y） 50mS/m以上（RE-30B、RE-30C-030Y）ただし、塩化物イオン 1000mg/L以下のこと
検水温度範囲	0〜45℃（凍結なきこと）
温度補償	サーミスタによる自動温度補償
設置方法	FC-30A/40型測定槽に取り付け	FC-27A型測定槽に取り付け
洗浄方法	ビーズ噴流による機械研磨洗浄および電気化学洗浄
ケーブル長さ	型式：CT4S-030Y ケーブル長：3m、コネクタによる脱着方式	ケーブル一体型約 3m
