用途例：食品工場における各種洗浄水・滅菌水
飲料・食品プラント洗浄水管理用
有効塩素の連続測定に最適
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

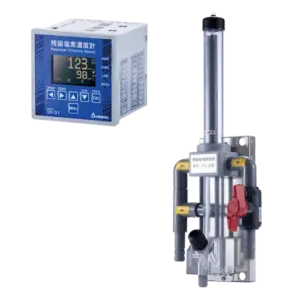

SR-31-30A（オーバーフロー）

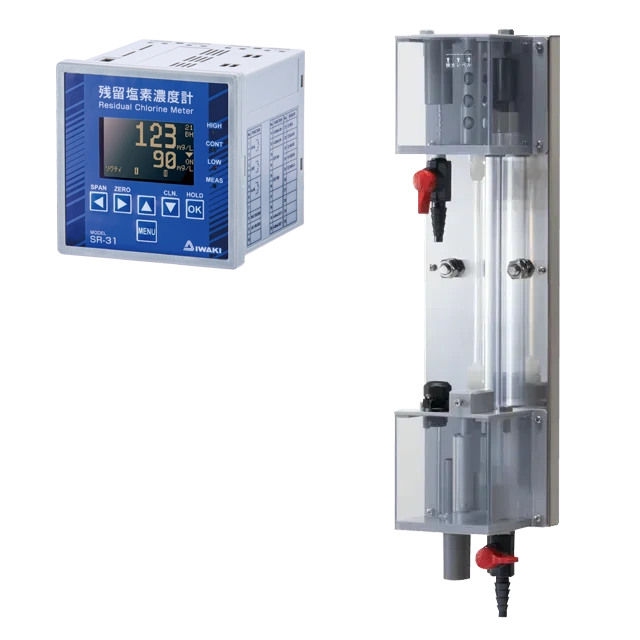

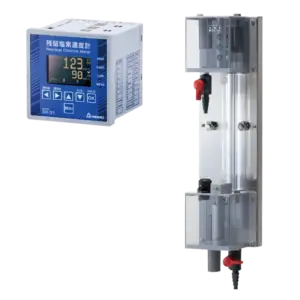

SR-31-27A（オーバーフロー）

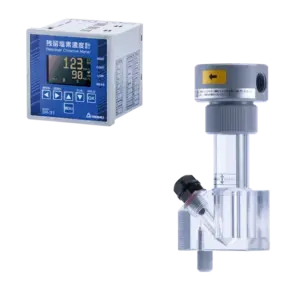

SR-31-40（インライン）
視認性の高い有機ELディスプレイを採用しました。なた、コントローラの設定はメニュー表示により、対話式に設定できるため、操作性に優れています。
アルカリ性、中性、酸性の塩素剤に対応します。
| 型式 | SR-31 | ||||
| システム型式注1 | SR-31-□□-21注6 | SR-31-□□-21B注6 | SR-31-□□-41B | SR-31-□□-41D | SR-31-□□-41K |
| センサ系 | RE-21 | RE-41 | |||
| 測定原理 | 電気化学測定法 | ||||

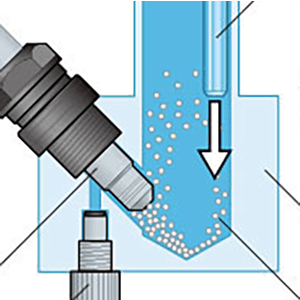

| 測定方式 | ビーズ洗浄・電解洗浄併用型微小固体3電極方式 | ||||
| 使用できる塩素剤 | 次亜塩素酸ナトリウム（+pH調整剤も含む） | 微酸性電解水（原料：HClのみ） | 微酸性電解水（原料：HCl+NaCl） | 電解次亜水（+pH調整剤も含む） | 強酸性電解水（生成装置：二室型） |
| 測定成分 | 有効塩素 | ||||
| 測定濃度範囲注2 （フルスケール変更範囲）注3 |
0～200mg/L（標準）（10～300mg/L） | 0～50mg/L（標準）（1.0～100mg/L） | 0～150mg/L（標準）（1.0～200mg/L） | 0～60mg/L（標準）（1.0～100mg/L） | |
| 最小分解能 | 1mg/L | 0.1mg/L | |||
| 検水pH範囲注4 | pH5.0～10.5 | pH2.2～3.0 | |||
| 電導度範囲注5 | 30ｍS/m以上 | 30〜300ｍS/m | 100ｍS/m以上 | ||
| 繰り返し性 | フルスケールの±5％+1デジット以内（流量、pH、温度、電導度、測定成分一定時） | ||||
| 応答時間 | 約1分以内（90%応答） | ||||
| 表示 | 128×64ドット 有機ELディスプレイ | ||||
| 伝送出力 | DC4〜20mA 絶縁型 最大負荷抵抗 500Ω | ||||
| 接点出力 | 上限、下限、制御出力：各1a | ||||
| 接点容量 | 上限、下限：メカニカルリレー AC250V/DC30V 1A MAX.（抵抗負荷） 制御出力：AC/DC両用半導体リレー ON/OFF制御時 ACピーク/DC480V 1A MAX.（抵抗負荷） パルス比例制御時 10VA MAX. 1A MAX.（抵抗負荷） |
||||
| 制御出力方式 | ON/OFF制御またはパルス比例制御 | ||||
| 外部入力（接点入力） | ２系統 洗浄、ホールド、伝送出力レンジ切り替え注7、測定停止のいずれか選択 |
||||
| 外部入力仕様 | 無電圧接点入力、開放時電圧DC10V以下、短絡時 約2mA ON抵抗：1kΩ以下、OFF抵抗：100kΩ以上 |
||||
| 電源 | 1⌀AC100V〜240V±10% 50/60Hz | ||||
| 消費電力 | 約5VA | ||||
| 設置方法 | パネル取り付け式 | ||||
注1：□はフローセルです。
注2：測定下限値はフルスケール濃度の1/10です。
注3：フルスケール範囲以上でも測定可能な場合があります。詳細はお問い合わせください。
注4：仕様範囲内で一定のこと。仕様範囲外でも測定可能な場合があります。詳細はお問い合わせください。
注5：表記の電導度未満の測定が可能な場合もありますので、詳細はお問い合わせください。
注6：塩化物イオンが1000mg/L以上の場合、電極寿命が短くなる場合があります。
注7：ON/OFF制御時、制御目標濃度の切り替えも可能です。
| 型式 | FC-30A | FC-27A | FC-40 |
|---|---|---|---|
| 検水流量 | 1.5〜3L/min | 1.2〜2L/min | 1.3L/min±20%以内 |
| 構造 | ビーズ噴流洗浄機能付きオーバーフロー型 | ビーズ噴流洗浄機構付き流通型フローセル | |
| 検水温度範囲 | 0〜45℃（凍結なきこと） | ||
| 接液材質 | PVC、アルミナ、シリコンゴム、PA、EPDM | PVC、PE、アルミナ、PP、EPDM | PVC、アルミナ、シリコンゴム、PP、PA |
| 検水入口 | ホース継手（適合ホース内径⌀18） | ホース継手（適合ホース内径⌀12〜⌀15） | Rc1/2 |
| 検水出口 | ホース継手（適合ホース内径⌀18、大気開放のこと） | VP20（背圧をかけないこと、大気開放で使用すること） | Rc1/2 |
| 検水入口圧力 | 0.2MPa以下のこと | — | |
| 検水耐圧 | — | 最大0.5MPa | |
| 設置方法 | 壁面取り付け、または50Aパイプ取り付け（オプション） | — | |
| 型式 | RE-21B RE-41B |
RE-21C-030Y RE-41C-030Y |
|---|---|---|
| モニタ-フローセル | SR-31-30A/40 | SR-31-27A |
| 検水温度範囲 | 0〜45℃（凍結なきこと） | |
| 温度補償 | サーミスタによる自動温度補償 | |
| 設置方法 | FC-30A/40型測定槽に取り付け | FC-27A型測定槽に取り付け |
| 洗浄方法 | ビーズによる機械研磨洗浄および電解洗浄併用 | |
| ケーブル | 型式：CT4S-030 ケーブル長：3m、コネクタによる脱着方式 |
ケーブル一体型 約3m |
残留塩素濃度計

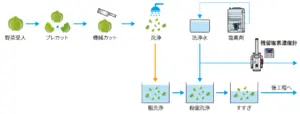

SR-31-30A/27A/40［中・高濃度］の活用分野
