ウォルケムコントローラ P100, W100の特長

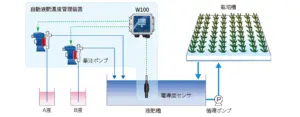

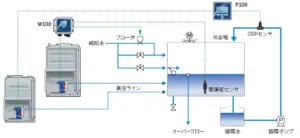

P100/W100シリーズは、日本語をはじめとした多言語表示機能を有し操作性にも優れた水処理コントローラです。経済性にも優れたエントリーモデルでありながら豊富な制御設定で冷却塔・養液栽培・プールなどのあらゆる水処理現場で幅広く対応します。

  • 大型ディスプレイとアイコン表示により、セットアップが簡単

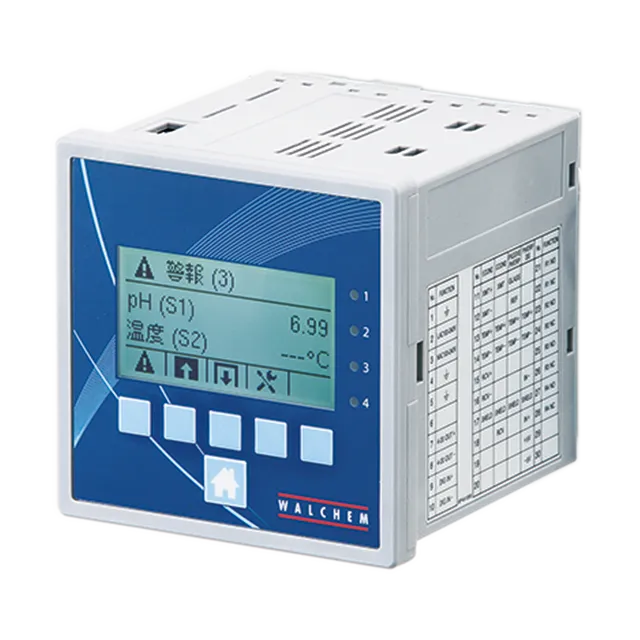

  • 1/4DINサイズのコンパクトなパネルマウントタイプ(P100)

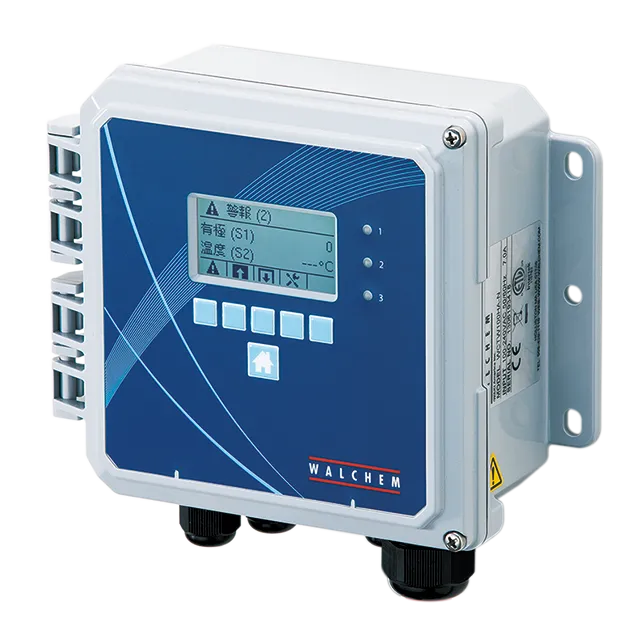

  • ウォールマウントタイプなので、経済的で、設置も簡単(W100)
  • 他言語にに対応しているため、国内外を問わず、セットアップが簡単
  • 制御出力の4点(P100)・3点(W100)を用途に応じて割付し、柔軟に対応可能

7つの制御設定であらゆる水処理現場に対応

上限・下限 ON/OFF制御
上限ON/OFF制御は測定値の変化によりリレーをON/OFFする制御です。測定値が目標点以上の時リレーONし、その後ヒステリシス分測定値が下回ったらリレーOFFします。リレーONの状態がタイムアウト時間分継続した場合はタイムアウトとなりリレーを強制OFFします。タイムアウトはリセット操作で解除できます。下限ON/OFF制御は、測定値が目標点以下の時リレーONし、その後ヒステリシス分測定値が上回ったらリレーOFFします。

2点設定制御(範囲内・制御外出力)
2点設定制御(範囲内出力)は、測定値の変化によりリレーをON/OFFする制御です。測定値が設定点1以下の時リレーOFFし、その後ヒステリシス分測定値が上回ったらリレーONします。測定値が設定点2以上の時リレーOFFし、その後ヒステリシス分測定値が下回ったらリレーONします。2点設定制御(範囲外出力)は、測定値が設定点1以下の時リレーONし、その後ヒステリシス分測定値が上回ったらリレーOFFします。測定値が設定点2以上の時リレーONし、その後ヒステリシス分測定値が下回ったらリレーOFFします。

時分割比例制御(上・下方向)
目標値と比例帯を設定することでONデューティ0%とONデューティ100%になる測定値が決まります。この2点間の直線に基づいてリレーのONデューティが変化します。サンプル時間ごとに測定値を確認し、その時々のONデューティが決まります。

パルス比例制御(上・下方向)
パルス比例制御(上方向・下方向)は、目標値、比例帯、最大出力(最大spm値)、最小出力(最小spm値)を設定することで各出力(各spm値)になる測定値が決まります。この2点間の直線に基づいてポンプspm値が変化します。

流量制御
積算流量に対してリレーをON/OFFする制御です。積算流量が目標値に到達した時、フィード時間分リレーONします。リレーONの状態がタイムアウト時間分継続した場合はタイムアウトとなり、リレーを強制OFFします。タイムアウトはリセット操作で解除できます。

マニュアル制御
外部入力、リレー出力に連動してON/OFFする制御です。あらかじめ連動対象を設定し、その対象のON/OFFに同期してリレーON/OFFします。

インターバル制御・タイマー制御
インターバル制御は、あらかじめ設定した時間に基づいてリレーをON/OFFします。
サンプル間隔=ON時間+OFF時間
ON時間=サンプル間隔※(フィード比率/100)
タイマー制御は、10個のイベントを持ち、それぞれ個別にタイマーを設定します。タイマーの種類はDaily、1Week、2Week、4Weekの4種類です。

警報機能

各種警報条件になった時出力する一括警報出力です。また、タイムアウトによる警報出力も可能です。警報条件の種類は大別して上上限警報、上限警報、下限警報、下下限警報、異常警報の5種類です。警報出力は外部信号入力の有無に関係なく、出力されます。

センサ

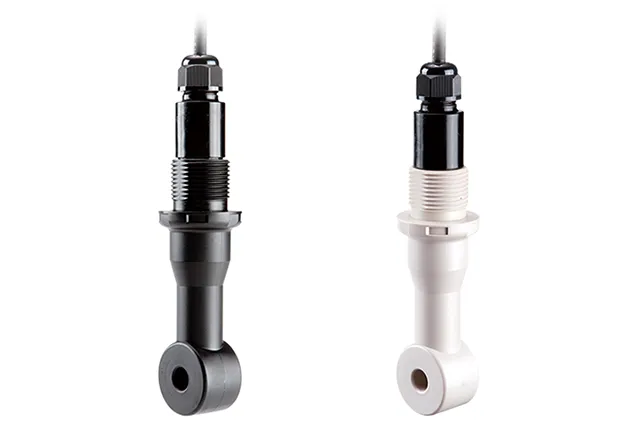

電磁式電導度センサ

型式 MCS-PP06NP MCS-PK06NP
設置構造 投込み型、または流通型 フランジ型、ヘルール型、または流通型
温度センサ Pt1000Ω
接液部材質 PP PEEK
使用温度 0〜60℃ 0〜120℃

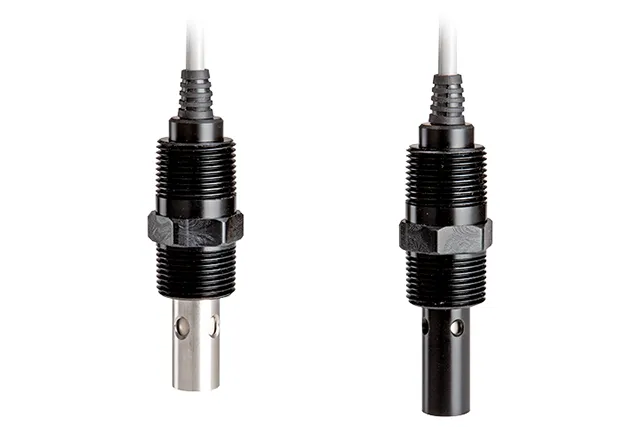

電極式電導度センサ

型式 ESB-101-06S ESB-102-06S ESB-103-06S
設置構造 投込み型・流通型兼用
セル定数 1 0.1 0.01
温度センサ Pt1000Ω
接液部材質 POM、PEEK、SUS
使用温度 5〜45℃

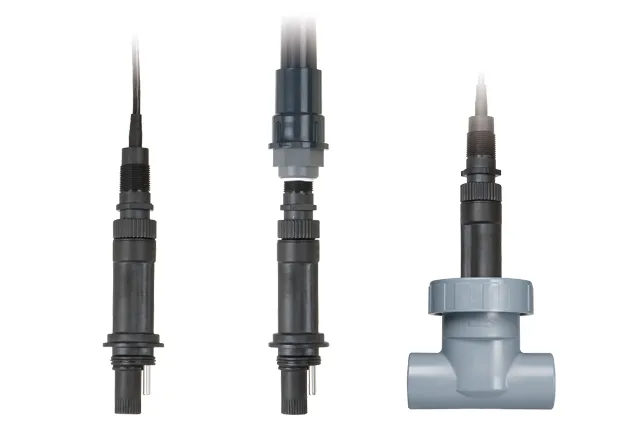

pH/ORPセンサ

概略仕様

型式 P100
WPHNP120A
W100
WJPHNW120HA-N
P100
WCNP110A/120A
W100
WJCNW120HA-N
用途 アンプなしpHセンサおよびORPセンサ用途 一般電導度用途
測定 pH 測定範囲:0.00〜14.00pH(表示可能範囲は−2.00〜16.00pH) 2電極式電導度 測定範囲:0.000〜30.000mS/m(セル定数0.01)、0.00〜300.00mS/m(セル定数0.1)、0.0〜3000.0mS/m(セル定数1)、0〜30000mSm(セル定数10)
分解能:0.01pH 分解能:0.001mS/m、0.01mS/m、0.1mS/m、1mS/m
再現性:±0.05pH(コントローラ単体) 直線性:F.S±1%(コントローラ単体)
ORP 測定範囲:±1500.0mV 電磁式電導度 測定範囲:50.0〜1200.0mS/m、300.0〜4000.0mS/m、1000〜15000mS/m、5000〜50000mS/m、20000〜200000mS/m(任意選択可能)
・表示可能範囲は0〜1600.0、5332.0、19995、66650、266600mS/m
分解能:0.1mV 分解能:0.1mS/m、1mS/m
再現性:±5mV(コントローラ単体) 直線性:F.S±1%(コントローラ単体)
測定 温度 測定範囲:0.0〜120.0℃(表示可能範囲は−5.0〜260.0℃)
分解能:0.1℃
直線性:F.S±1%(コントローラ単体)
低速流量計 積算流量 最大周波数:10Hz(デューティ50:50)
積算範囲:0〜1000000000
メータ係数:1〜100000 lit、gal、m³/1パルス
単位:lit、gal、m³
高速流量計 積算流量 最大周波数:500Hz(デューティ50:50)
積算範囲:0〜1000000000
パルス定数:0.01〜100000.00パルス/ lit、gal、m³
単位:lit、gal、m³
高速流量計 瞬時流量 最大周波数:500Hz(デューティ50:50)
表示範囲:0.00〜21474836.47
パルス定数:0.01〜100000.00パルス/ lit、gal、m³
単位:l/sec、l/min、l/hour、l/day、gal/sec、gal/min、gal/hour、gal/day、m³/sec、m³/min、m³/hour、m³/day
入力 pH入力:ガラス膜電極(アンプなし) 2電極式電導度入力:2電極式電導度センサ セル定数:0.01、0.1、1、10
ORP入力:ORP電極(アンプなし) 電磁式電導度入力:電磁式電導度センサ
入力 温度入力 Pt100、Pt1000、10kサーミスタ、100kサーミスタ(任意選択可能)自動温度補償
デジタル入力 無電圧接点信号注1×1 無電圧接点信号注1×2 無電圧接点信号注1×1 無電圧接点信号注1×2
インターロック、低速流量計、高速流量計(任意選択可能)
出力 リレー出力 ・無電圧リレー出力×2、無電圧接点1a 250VAC 8A(抵抗負荷)
・半導体リレー出力×2、無電圧接点1a 48VAC/DC 0.5A、ポンプのパルス制御用
・無電圧リレー出力×1、無電圧接点1a 250VAC 6A(抵抗負荷)
・半導体リレー出力×2 無電圧接点1a 40VAC/DC 0.2A、ポンプのパルス制御用
リレー仕様記号10
・無電圧リレー出力×4、無電圧接点1a 250VAC 8A(抵抗負荷)
リレー仕様記号20 ・無電圧リレー出力×2 無電圧接点1a 250VAC 8A(抵抗負荷)
・半導体リレー出力×2 無電圧接点1a 48VAC/DC 0.5Aポンプのパルス制御用
・無電圧リレー出力×1、無電圧接点1a 250VAC 6A(抵抗負荷)
・半導体リレー出力×2、無電圧接点1a 40VAC/DC 0.2A、ポンプのパルス制御用
アナログ出力 ・測定値に対するDC4〜20mA出力(任意設定可能)負荷抵抗600Ω以下 絶縁型
・精度:F.S±1%
電源電圧注2 100〜240 VAC、50/60Hz

注1:接点への最大印加電圧はDC9V、電流2.3mAとなります。リレー等の有接点をご使用の場合は最小適用負荷が1mA以下のものをご使用ください。
注2:仕様電圧以外は入力しないでください。故障の原因となります。ただし、許容電源電圧はAC90〜264Vとなります。
