MDシリーズの特長

液漏れを追放

マグネットドライブ方式によるシールレスポンプです。ポンプ部の液漏れがなく、シール交換の手間も追放しました。コンパクト設計と相まって装置組込みに最適なポンプです。

豊富な機種

MDシリーズは全部で50機種。標準タイプの他、高揚程専用タイプ(MD-Z型)、大流量専用タイプ(MD-X型)、ネジ接続タイプ(MD-M型)をラインアップ。豊富なバリエーションは他に類を見ません。

• 写真左より、標準タイプ、大流量専用タイプ、高揚程専用タイプ

優れた耐食性

MDシリーズはメイン材質にGFRPP(グラスファイバー強化ポリプロピレン)を採用しているので、幅広い薬液を取扱うことができます。

• 強酸・強アルカリ・有機溶剤などの送液に最適な、MD-Fシリーズ(CFRETFE製)やMD-Vシリーズ(CFRPVDF製)もあります。

イージーメンテナンス

ポンプ部はユニット化されたわずかな部品で構成されていますので、分解・点検は驚くほど簡単です。

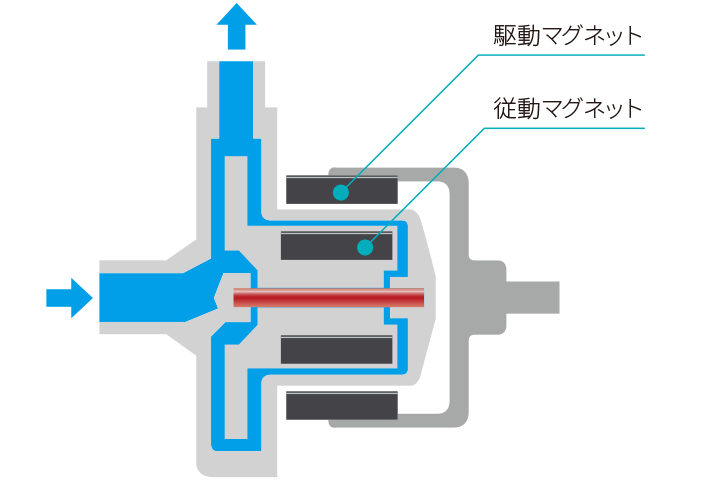

作動原理

フェライトマグネットを組込んだインペラ(羽根車)を、モータ軸に取付けたマグネットによって駆動する、マグネットドライブ方式のうず巻ポンプです。
ポンプ室はケーシングによって完全に外部と遮断。インペラは磁力で回転するためポンプシャフトがなく、メカニカルシールなどの軸封装置がありません。
駆動マグネットおよび従動マグネットのカップリングトルクはモータトルクに対して充分な駆動力をもっています。

概略仕様(50/60Hz)

最大吐出量範囲 5.5〜135 / 6〜135L/min
最高揚程範囲 1〜14.3 / 1.4〜20.3m
主要材質 GFRPP
モータ出力範囲 5〜260W
電源 AC100V単相、AC200V単相、AC200V三相
液温範囲 0〜80℃(液質により異なります)
比重限界 1.3程度まで(機種により異なります)
シール方式 シールレス

注:AC100Vの場合の値です。

オプション

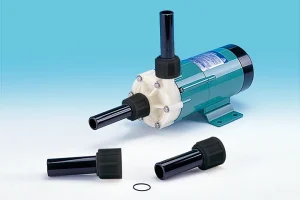

ユニオン継手

ネジ接続タイプ専用のユニオン継手です。3種類の口径と2種類の材質を用意しました。

自吸タンク

ポリプロピレン製の自吸タンクです。タンク内に一度注水すれば呼び水は不要、ポンプの設置位置を考慮することなく手軽に使用できます。

流量制御機器

シングルインバータ FR

• 小型マグネットポンプ専用のインバータ
• 操作しやすいダイヤル式
• 多彩な入力信号に対応
• 低騒音・安全設計

シングルインバータの詳細ページ

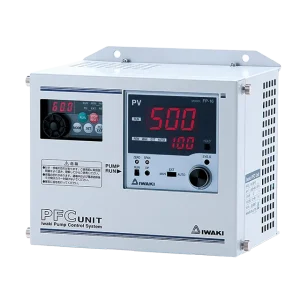

PFCユニット PFC-2501/2502

• コンパクトサイズの制御ユニット
• 操作しやすいダイヤル式
• 3つの制御モード
• 2線式センサ対応

PFCユニットの詳細ページ
