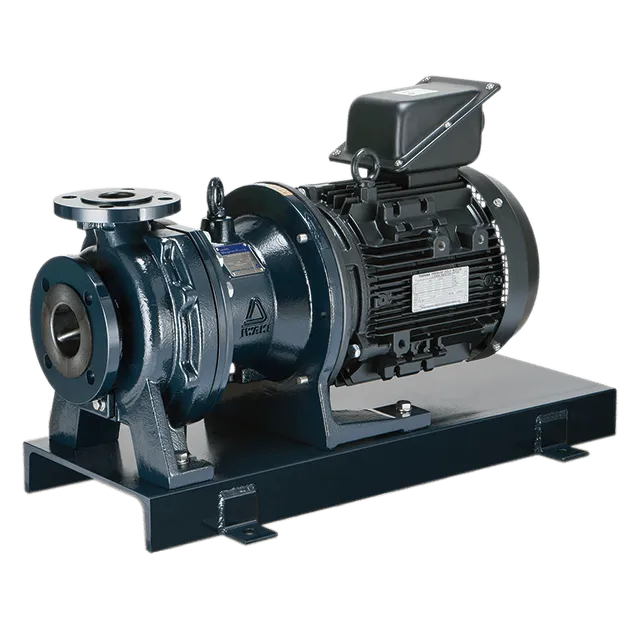

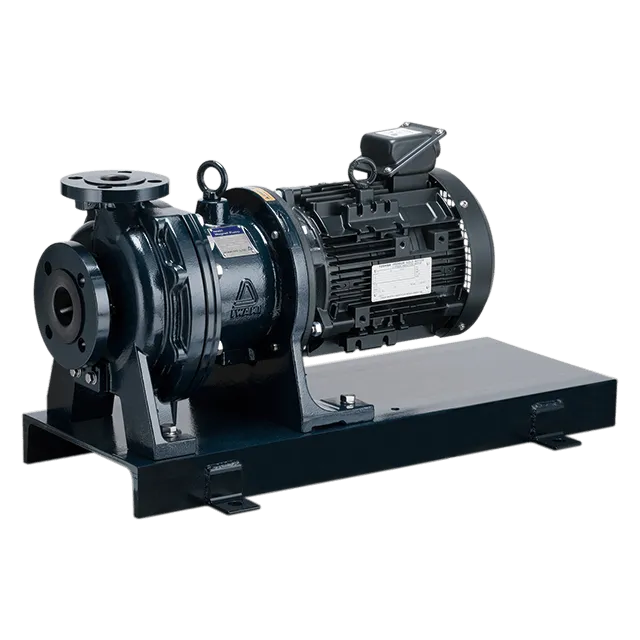

最大吐出量範囲（50/60Hz）:400〜1000 / 500〜1000L/min 耐薬品性に優れ、異常運転に強いポリプロピレン製マグネットポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
ポンプケーシングなど樹脂部品の外周をすべてダクタイル鋳鉄でカバー。最も応力のかかるリアケーシングは繊維強化プラスチック製リアケーシングカバーで補強を加え、十分な強度を確保しました。ポンプ耐圧限界はMax. 1.0 MPa、ポリプロピレン製のポンプではトップクラスの強度を誇ります。
配管をしたまま内部点検・部品交換のできるバックプルアウト方式を採用。保守点検が容易に行える安全重視の設計です。メンテナンスの際モータを後方へ引き抜いても、ポンプ部のシールが破損しないので液漏れがありません。（ベース付きタイプのみ）
全機種に異常運転対応構造（ノンコンタクトシステム）を採用。エアー巻込み運転など、万一のミスオペレーションでも優れた耐力を発揮します。
• 空運転はポンプ破損の原因となりますので厳禁です。
全機種に異常運転対応構造を採用。従来のマグネットポンプと異なり、エアー巻込み運転時でもベアリングとリアスラストが接触しない構造になっています。また、万一接触しても、新採用のリアリングが発熱を最小限に抑えるため、樹脂部の溶融を避けることができます。
ポンプ部はユニット構造でメンテナンスが容易に行えます。軸の芯出し調整やクリアランスの調整など特別な技術が不要です。消耗品は単品でも交換が可能な省コスト設計です。
| 最大吐出量範囲 | 400〜1000 / 500〜1000L/min |
|---|---|
| 最高揚程範囲 | 14〜36 / 22〜49m |
| 主要材質 | CFRPP |
| 所要動力範囲 | 3.7〜7.5kW |
| 吐出口径範囲 | 40A、50A |
| 液温範囲 | 0〜80℃ (液質により異なります) |
| 比重限界 | 2.0程度まで(お問合せください) |
| シール方式 | シールレス |
オプション
DRN型は空運転やモーターオーバーロードなど、異常運転を検知しポンプを安全に停止します。
• 豊富な入力：アナログ2点、デジタル1点、温度1点、電流1点
• 簡単操作：運転状態を記憶し上下限を設定できる２つのモード
• バーグラフ表示：運転状態を一目で確認
• ロギング機能：警報要因と時刻を記録、メンテナンス時期をお知らせ
• 通信機能：通信機器と接続して設定可能
製品資料データ、カタログ、取扱説明書を会員サイトからダウンロードできます。
