ポンプなるほど
このコーナーでは、ポンプにまつわる様々な「気になる」キーワードにスポットを当てて、イワキならではのノウハウで、楽しく解説していくことを目指しています。
イワキは「化学薬液」を移送することを得意分野とするポンプメーカーであることは前回もお話しましたが、「化学薬液」を移送する以上、「液漏れしない」ことが絶対条件です。
そこで今回は「液漏れしない仕組み」にフォーカスしてポンプをみていきたいと思いますが、キーワードは「マグネット駆動」！

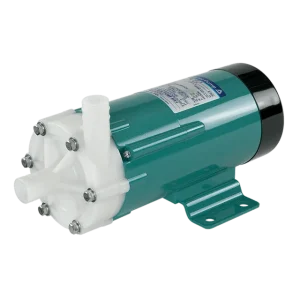

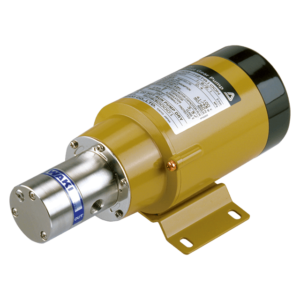

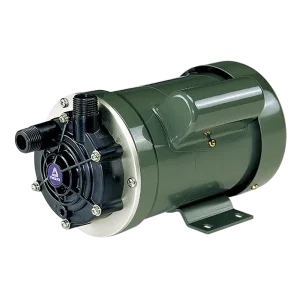

イワキでは、渦巻きポンプをはじめ、ギヤーポンプ、カスケードポンプなどに「マグネット駆動」を採用しています。

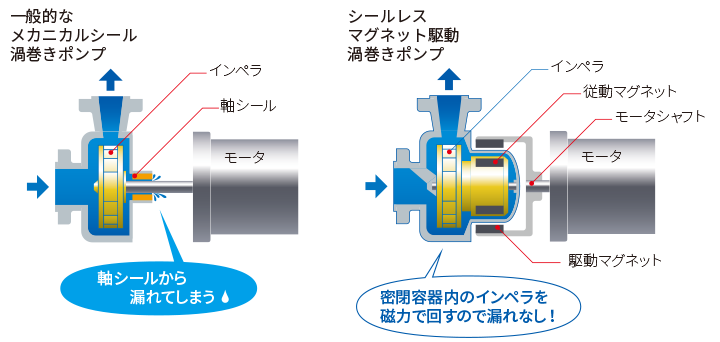

ポンプは一般的に、ポンプ部とモータとの接続部分に軸シールが必要ですが、「マグネット駆動」方式には軸シールがありません。
そのため、ポンプ室内から外部に液体が漏れ出ることがなく、メカニカルシールやグランドパッキンなどの消耗品も必要ありません。
動力源のモータシャフトとポンプ室内は連続しておらず、ポンプ部への回転力の伝達は、筒状の磁気を帯びた回転子（駆動マグネット）と筒状の磁石を樹脂で包み込んだ羽根車（従動マグネット）を重ね合わせ、同期回転させることによって行われます。
この羽根車（従動マグネット）は、シルクハット帽のような形の「バックケーシング」と呼ばれるケースに入れられ、モータとポンプ部は完全に遮断されます。
もちろん接続部がないので、軸シールは不要になります。液体を吸い込み吐き出す羽根車（インペラ）は、「フロントケーシング」と呼ばれるケースに入れられます。フロントケーシングとバックケーシングの合わせ部には、Ｏリングを挟み込むことで外部への液体の漏れを防いでいます。
・・・と、文章でご説明するよりも、マグネットポンプの原理をお見せするCG動画をご覧ください。
また、マグネットポンプと同じ原理で実験溶剤を撹拌する「撹拌器の動画」も併せてご覧ください。
学生時代を思い出す、ちょっと懐かしい「理科の実験」をお届けしましたが、動画のビーカーをケーシングに、撹拌子をインペラに置き換えていただければ、その原理がおわかりいただけるはずです。
回転子（駆動マグネット）は撹拌器にあります。
以上、マグネット駆動の原理おわかりいただけたでしょうか？
一言で「ポンプ」と言っても、じつは様々な英知の結晶なのです。ポンプ、奥深し！
コラム ～磁石の話～
マグネットポンプは、名前の通り「磁石の力」で動いています。
磁石は身近な生活の中にもいろいろな用途に使用されていますね。
小学校の頃、下敷きの上に公園の砂を載せて、U字型の青と赤で塗られた鉄の棒を下から近づけると、二つの棒の先に砂が集まってきませんでしたか? 集まった砂は「砂鉄」と呼ばれる磁鉄鉱の一部です。
