最大吐出量範囲（50/60Hz）:90〜800 / 100〜800L/min 異常運転に強く、高効率なマグネットポンプにルーズフランジタイプを新たにラインアップ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

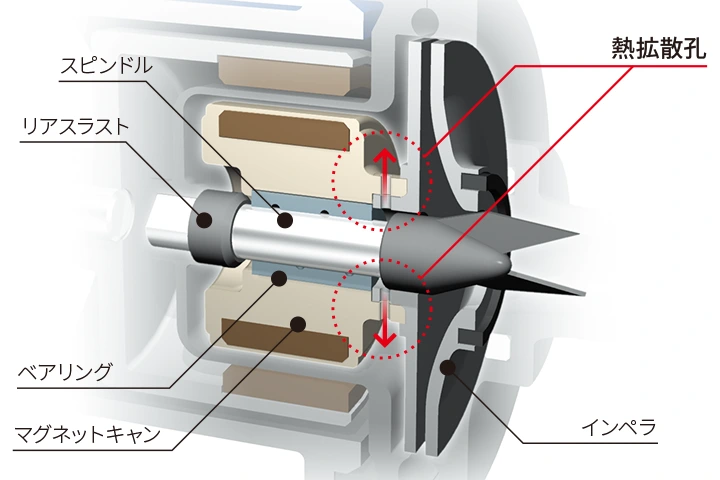

インペラとマグネットキャンの固定部に設けられた熱拡散孔より、スピンドルとベアリング周辺の液を強制循環させることで、異常運転時に発生する摺動熱を効率良く拡散・放熱・冷却。樹脂の熱変形や溶融を防ぎます。（MX-70、100型を除く）
新たにラインアップされたルーズフランジタイプは、配管時の位置決めが容易に行え、作業性が向上しました。（MX-70、100型を除く）
フロントケーシングやリアケーシングなど応力のかかる部分は全てリブで補強。ポンプ耐圧と機械強度が向上しました。また、ベアリングの固定方法は従来の圧入に加え、マグネットキャンとインペラではさみ込む構造とし、高温時における信頼性を向上しました。（MX-70、100型を除く）
マグネットキャンの動きを磁力で制御。空運転時でもリアスラストとベアリング後部が接触しない構造により、発熱防止と潤滑経路の確保を実現しました。（MX-70、100型を除く）
フロントケーシングとリアケーシングによる2分割式ポンプケーシングにより、理想的なボリュート形状の渦室を形成。インペラから出た液が、再びポンプケーシング内に戻ってしまう内部リーク現象を極力抑え、効率良く吐出口へ導くことで高効率化を実現しました。（MX-70、400、505型を除く）
独自の耐久構造はそのままに、吸込特性・ポンプ効率が大幅に向上したMX-505をラインアップ。
| 最大吐出量範囲 | 90〜800 / 100〜800L/min |
|---|---|
| 最高揚程範囲 | 8〜35 / 11〜37m |
| 主要材質 | GFRPP |
| 所要動力範囲 | 0.15〜3.7kW |
| 吐出口径 | G1、25〜50 A |
| 液温範囲 | 0〜80℃（液質により異なります）注 |
| 比重限界 | 1.2程度まで（吐出量によって異なりますので詳しくはお問合せください） |
| シール方式 | シールレス |
注：アフラス®Oリングの場合は10〜80℃
オプション

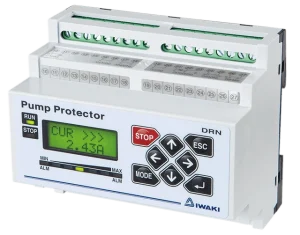

DRN型は空運転やモーターオーバーロードなど、異常運転を検知しポンプを安全に停止します。
• 豊富な入力：アナログ2点、デジタル1点、温度1点、電流1点
• 簡単操作：運転状態を記憶し上下限を設定できる２つのモード
• バーグラフ表示：運転状態を一目で確認
• ロギング機能：警報要因と時刻を記録、メンテナンス時期をお知らせ
• 通信機能：通信機器と接続して設定可能
