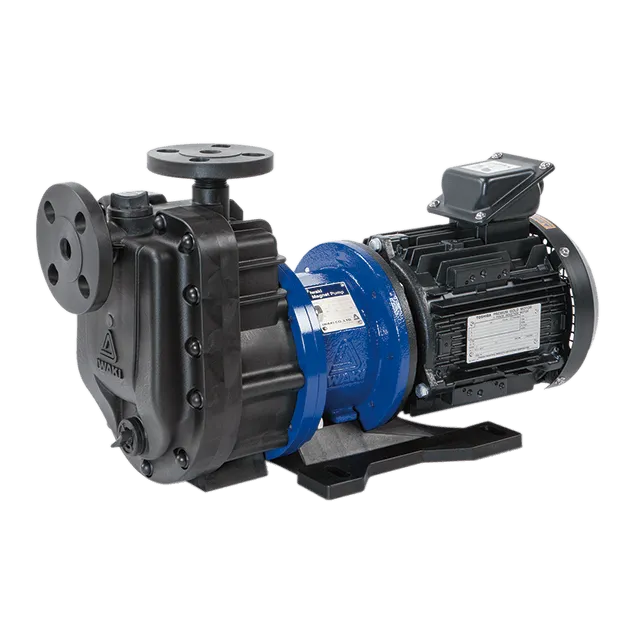

最大吐出量範囲(50/60Hz):115〜440 / 90〜520L/min 耐薬品性に優れ、異常運転に強く汎用性が高い高耐食自吸式マグネットポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
接液部にはカーボン繊維強化ETFE(CFRETFE)・ファインセラミックス・カーボンなどの優れた耐食材料を使用。酸・アルカリをはじめとする幅広い薬液に対応します。
高比重液の扱いを考慮したモジュール設計です。市販モータの取り付けで取扱い液の幅が大きく広がりました。

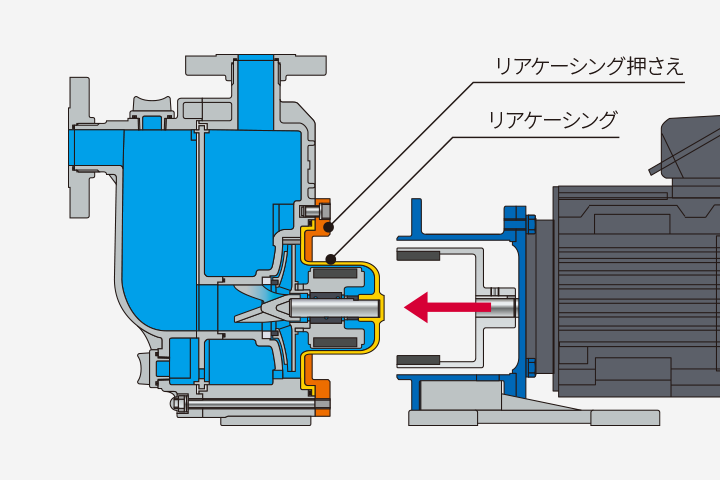

リアケーシング押さえの採用で、ポンプ部をシールしたままモータ部との脱着が可能になりました。シンプルで部品点数も少なく、分解点検が容易に行えます。

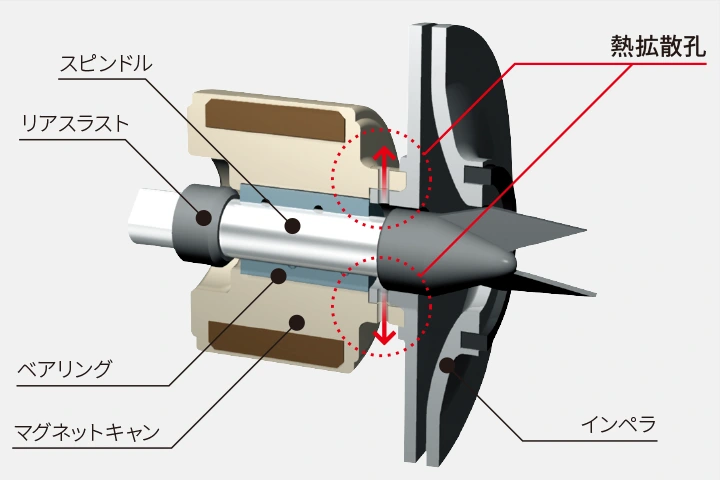

定評ある弊社独自のセルフラジエーション構造を採用しました。異常運転時に発生する摺動熱を効率良く拡散・放熱します。さらに空運転時でもリアスラストとベアリングが接触しないノンコンタクト構造で、ポンプ部内の発熱抑制が図られています。
自吸方式はチャンバーや自吸弁を使わない気液分離方式。ポンプ部のパーツを総合的に見直すことで、自吸性能が大幅にアップしました。(4m-90秒)
最大吐出量範囲 | 115〜440 / 90〜520L/min |
---|---|
最高揚程範囲 | 12〜24 / 11〜35m |
自吸限界高さ | 4m |
主要材質 | CFRETFE |
所要動力範囲 | 0.4〜3.7kW |
吐出口径 | 25A、40A |
液温範囲 | 0〜80℃ (液質により異なります) |
シール方式 | シールレス |
オプション
DRN型は空運転やモーターオーバーロードなど、異常運転を検知しポンプを安全に停止します。
• 豊富な入力:アナログ2点、デジタル1点、温度1点、電流1点
• 簡単操作:運転状態を記憶し上下限を設定できる2つのモード
• バーグラフ表示:運転状態を一目で確認
• ロギング機能:警報要因と時刻を記録、メンテナンス時期をお知らせ
• 通信機能:通信機器と接続して設定可能
