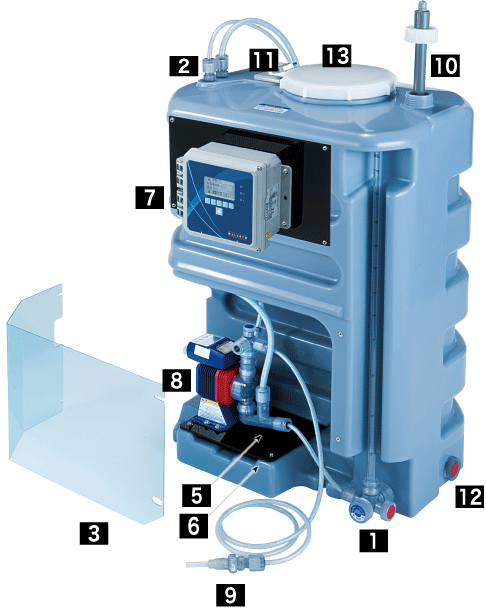

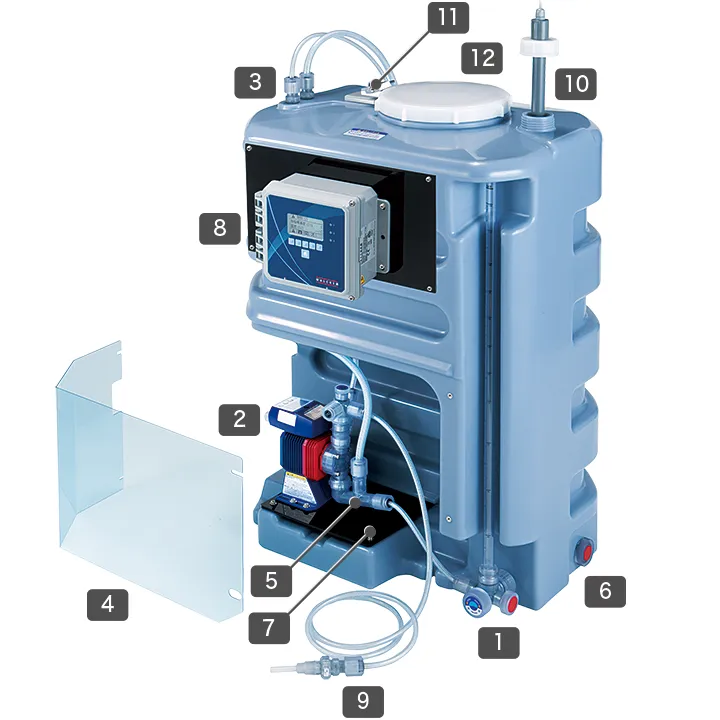

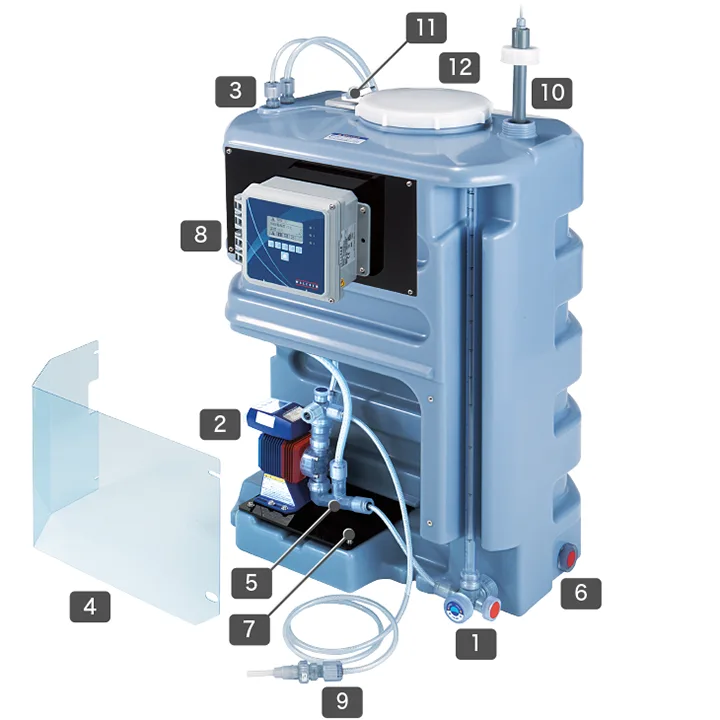

ETUシリーズの特長

  • 電磁定量ポンプと薬液タンクを組み合わせ最適な薬液注入システムを実現

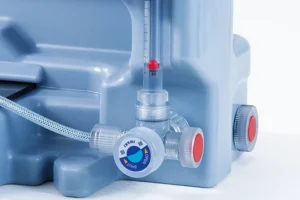

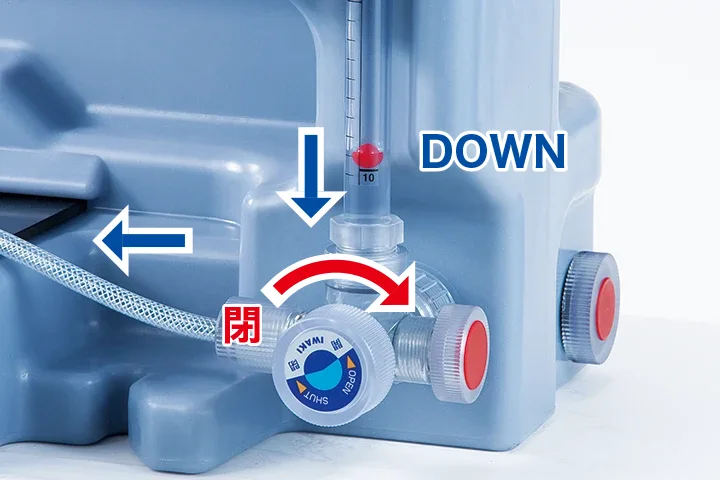

1. 注入口(レベルゲージ付き)(50、120型のみ)

コックを閉じてタンク内の液を分断するだけで、レベルゲージの目盛から実流量を計測することが可能です。

2. エアー抜きリターンプラグ(50、120型のみ)

自動エアー抜き機能付き電磁定量ポンプ(EHN-NAE型)および脱泡継手の設置を考慮してエアー抜きプラグを2箇所設置。リターンホースはしっかりと固定され安全です。

3. ポンプカバー

ポンプを被液から守ります。

4. スマート形状(50、120型のみ)

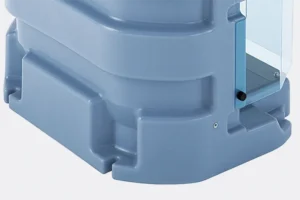

アンカー用の足がタンク外周に収まります。また、ドレンネジは一段奥まり、タンク外周に収まります。

5. 脱泡継手

電磁定量ポンプに脱泡継手を取り付けできるようにポンプ設置スペースを広く確保しました。

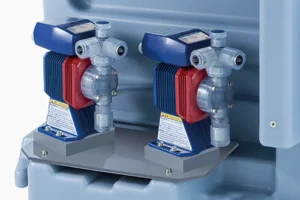

6. ポンプベース

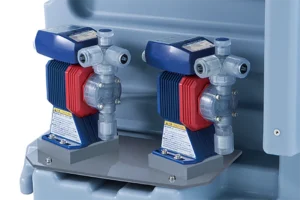

EHN-B型を2台搭載可能なキットの用意もあります。(ETU-120型のみ)

7. 機器の取り付けは簡単

コントローラボックスを設置する面がフラットでタンク本体への機器の取り付けを考慮した設計となっています。

8. 薬液注入ポンプ

ETUシリーズは高精度・高分解能の電磁定量ポンプEHN型を標準搭載。

9. チャッキバルブ(付属品)

逆止弁の働きと同時に、サイフォンやオーバーフィードを防止します。

10. レベルセンサ(オプション)

レベルセンサをポンプと接続することで、タンクの液切れ時にポンプを自動停止することができます。

11. 鍵アダプタ

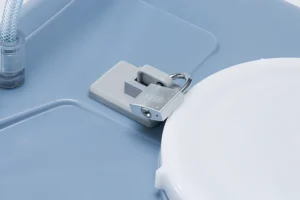

マンホールを施錠することが可能です。鍵は付属していません。

12. ドレンネジ

ドレンネジは一段奥まり、タンク外周に収まります。

13. マンホール

マンホールは液こぼれを防止するため大きく設計しました。また、事故防止の一環として薬液の誤投入を防ぐ液名シールも標準で付属しています。マンホール近くに貼り付けてご使用ください。

概略仕様

型式 ETU-25 ETU-50 ETU-120
タンク容量 25L 50L 120L
搭載ポンプ型式・仕様 EHN型:最大吐出量 18〜100mL/min、最高吐出圧力 0.4〜1.0MPa
