※BRD-10・15・20型をご購入いただいた際に、本体にはSEW社ギヤードモータの取扱説明書は同梱されていません。 モータの取扱説明書はこちらから入手していただくようお願いいたします。

BRDシリーズの特長

粘性液・スラリー液・固形物の取扱いが可能

ポンプホースを圧縮・復元することで、流体を吸込/ 吐出するバルブレス構造のため、高粘度液・高濃度スラリー液・固形物混入液など、幅広い流体を取扱うことができます。

空運転が可能

ポンプホース内に液が入っていなくても、プレッシングシューがポンプホースの外面を押し続けるだけですので、長時間の空運転でもポンプに悪影響を与えることはありません。

優れた自吸能力

ポンプホースの強力な弾性復元力により高真空を発生。Max. 9m 相当(清水、常温)の優れた自吸力を発揮します。

イージーメンテナンス

ポンプホースの交換は、ポンプ部を分解したり、モータを取外す必要がありません。ポンプを設置したままで交換することができます。

ホース内部の洗浄が容易

オプションのスポンジボールをホース内に挿入・回転させることにより、 容易にホース内部の洗浄が行えます。

長寿命のポンプホース

ポンプホースは、厚肉のゴムをナイロン繊維で強化。優れた耐久性と強力な復元力を発揮します。また独自の潤滑方法に よる冷却効果がポンプホースの耐久性をさらに高めました。 ポンプホースの材質は、NR(天然ゴム)・NBR(ニトリルゴム)・EPDM(エ チレンプロピレンゴム)を用意。取扱い液に応じた選択が可能です。

正逆運転が可能

正逆どちらでも運転可能です。また、吸込/吐出口の位置(ポンプポジション)を変更することも可能です。

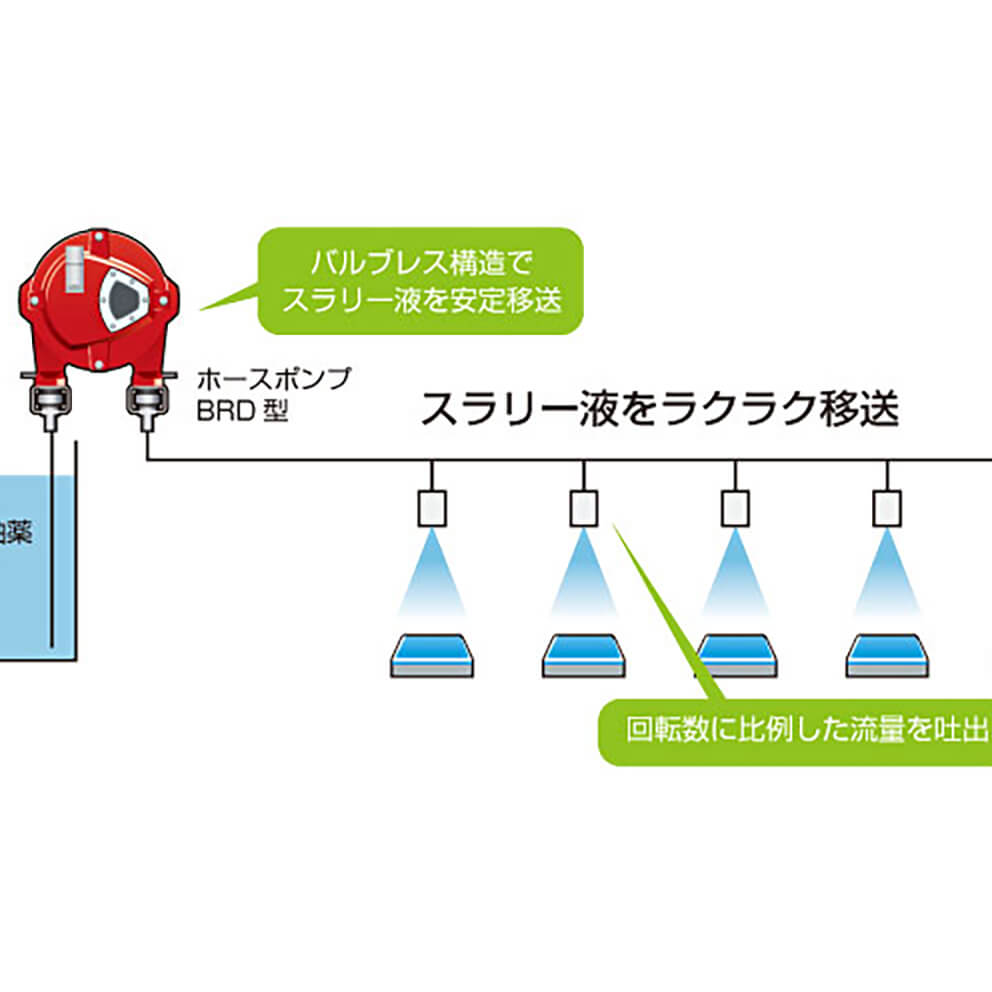

用途例

  • 建設:モルタル、発泡モルタル、ベントナイト、石膏スラリー、セメントの注入、コンクリートカッター、カラーコンクリート
  • 製紙・窯業:パルプ、インキ、コーティング剤、顔料、フィルタープレスへの送液、粘土スラリー、セラミックススラリー、陶器原料、滑石原料、フェライト
  • 廃水・水処理:脱水汚泥、廃水、廃液ピットからの吸上げ、フィルタープレスへの給液、消化剤、中和剤、消石灰スラリー、活性炭スラリー、凝集剤、塩化鉄、ポリマー、ゴミ焼却灰
  • 化学薬品・医薬品:洗剤溶解液、ゼラチン、ゲル混入剤、磁性酸化鉄、過酸化物、樹脂の金型への移送、バッテリー液、溶剤、接着剤、エマルジョン・ラテックス、練り歯磨、石鹸、洗浄剤
  • 食品・他:食品排水、生ゴミ、屠殺物、凝集剤、安定剤、珪藻土スラリー
    ※ただし食品用途の使用はゴムカスが発生しますので原則、使用できません。

概略仕様

最大吐出量範囲 1.96〜523L/min
最高吐出圧力範囲 0.75〜1.5MPa
主要材質 NR、NBR、EPDM (ホース材質)
所要動力範囲 0.2〜18.5kW
液温範囲 -10〜80℃ (ただし凍結なきこと)
移送可能粘度 お問合せください
スラリー液 お問合せください
シール方式 シールレス
