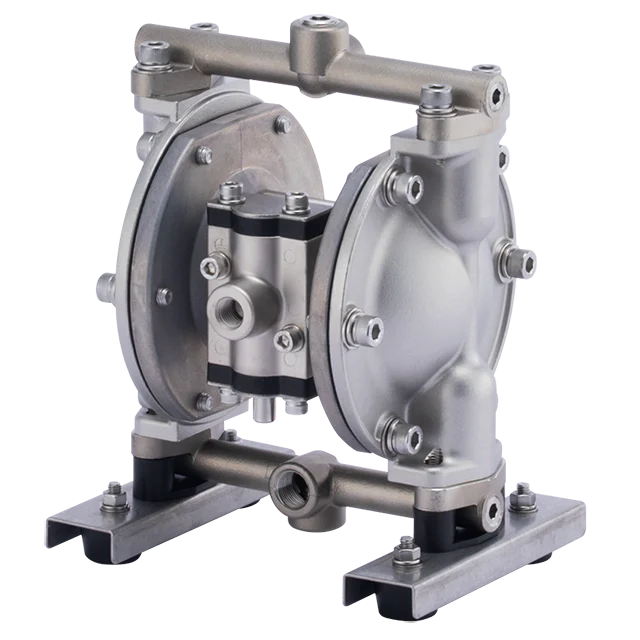

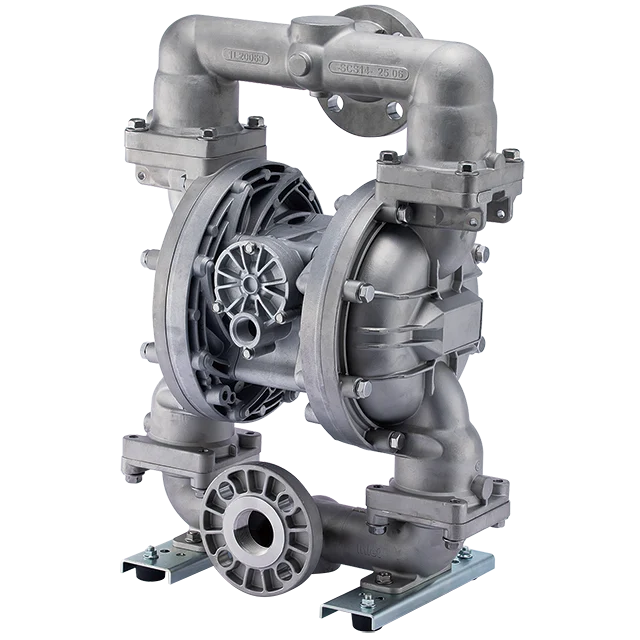

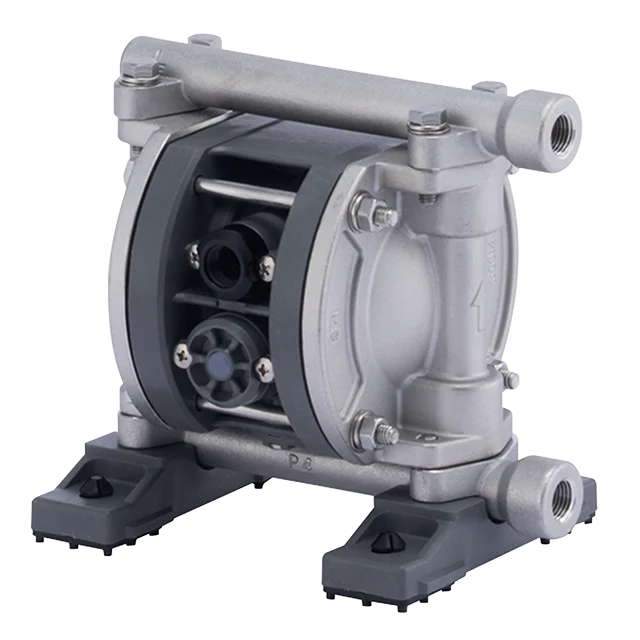

TCシリーズ(金属タイプ)の特長

スラリー液や高粘度液の搬送・圧送に
スラリー液・高粘度液・溶剤などに適したモデルです。ポンプ本体の材質はステンレス(S型)・アルミ合金(A型)の2種類、ダイヤフラム材質はゴム系4種類・樹脂系3種類を標準化しました。排水・搬送・圧送用ポンプとして幅広く活躍します。
エアー消費を大幅削減
エアー室の構造変更により、従来機種に比べエアー消費を大幅に削減しました。高吐出圧力運転時において、エアー消費を最大50%削減できます。
• 最大吐出量付近のデータ比較となり、機種、移送する液体、配管により異なります。
Max. 0.85MPa の高圧吐出
Max.0.85MPaの高圧吐出が可能です(一部機種)。また吐出圧力は供給エアー圧力に比例するため、エアーレギュレータの調整で容易に制御することができます。
作動安定性が向上
エアー切換方式はスプール式(05, 10, 15, 25型)、メカニカル式(50, 80型)と、電気式です。小型機種(05, 15, 25型)には独自構造のループドCスプール®を採用し、作動安定性が大幅に向上されています。
防爆対策は不要
圧縮エアーで駆動するため、特別な防爆対策は不要です。またオーバーロードによる発熱もないため、防爆エリアでも使用可能です。

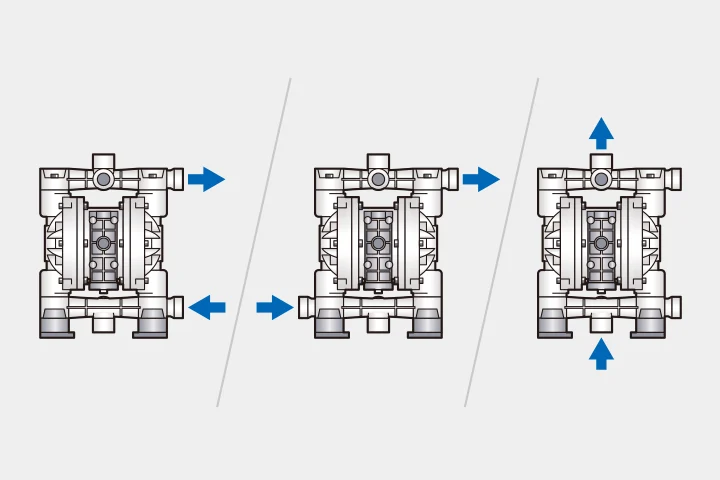

完全自吸式

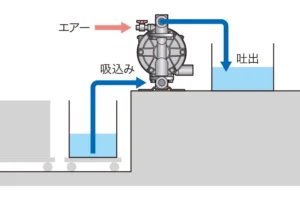

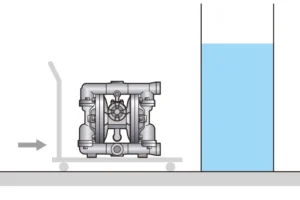

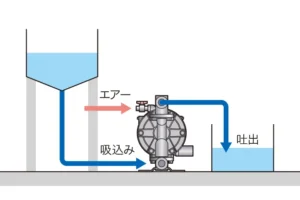

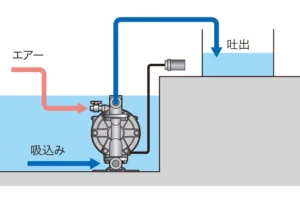

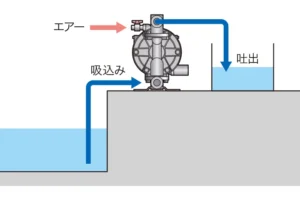

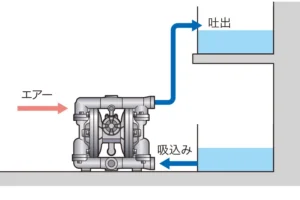

完全自吸式で呼び水は不要です。また空運転やエアー混入液の移送も可能です。吸上げ・ドブづけ・押込み、いずれの場合でも使用できます。

ループドCスプール® (PAT. PEND.)

ループドCスプールは、独自構造のループドCスプリングを採用しており、従来のC型スプリングよりバネを長くすることで、耐久性を向上し、中間停止軽減効果が大きくなりました。またスプール本体が軽量なアルミ材質なので、これらの効果をより大きくしています。

作動原理

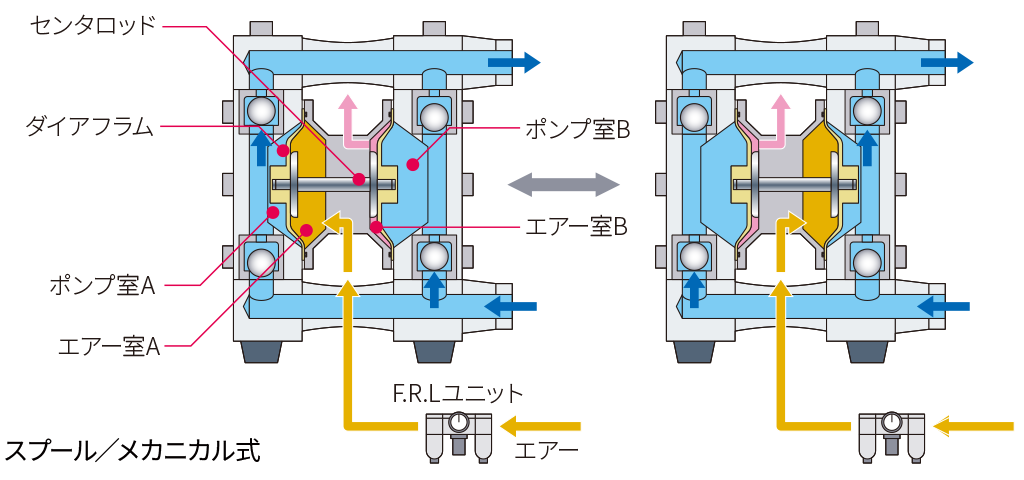

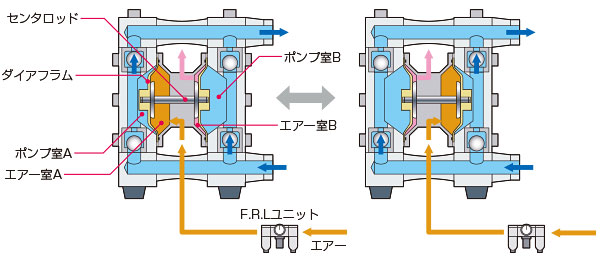

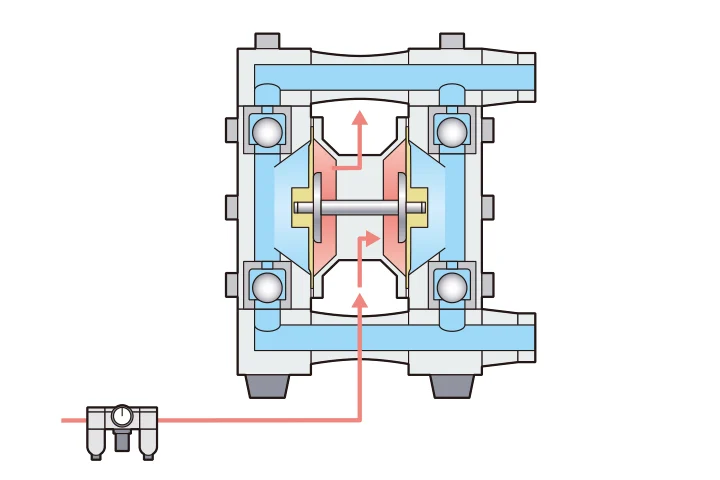

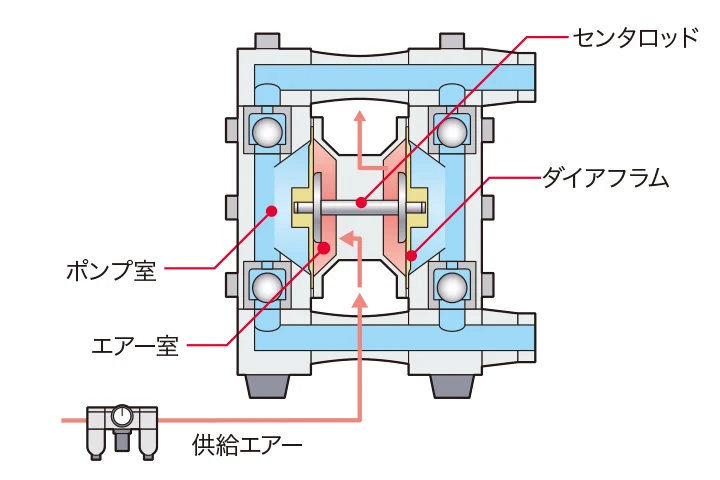

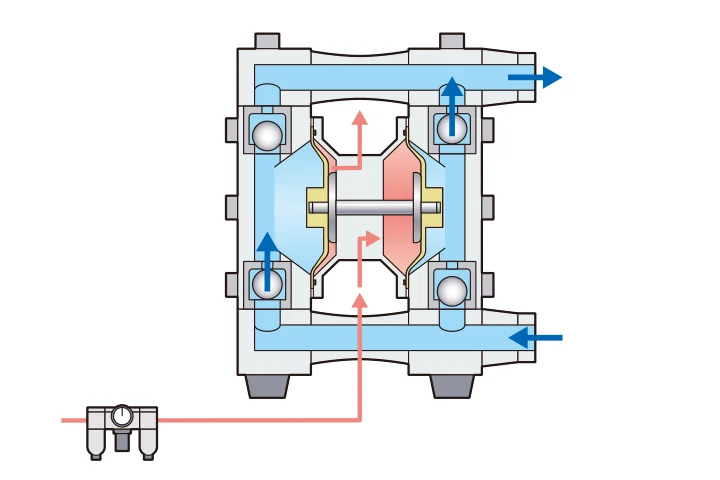

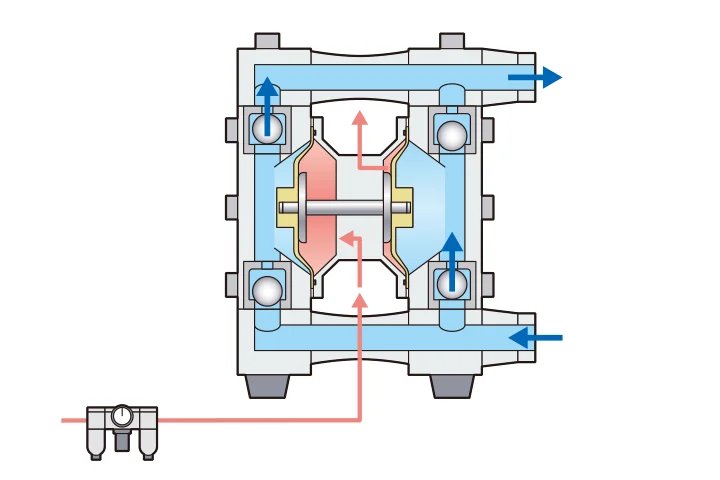

スプール式の作動原理(TCS/TCA05, 10, 15, 25型)

  1. エアー室Aに圧縮エアーが送られると、一対のダイアフラムはセンタロッドとともに左方向へ移動し、ポンプ室Aの液体が押出され、同時にポンプ室Bに液体が吸込まれます。
  2. センタロッドがストロークいっぱいまで左に移動するとスプール弁が切換り、圧縮エアーはエアー室Bに送られます。
  3. すると、センタロッドは右へ移動し、ポンプ室Bの液体が押出され、同時にポンプ室Aに液体が吸込まれます。この動作の繰返しにより液体が連続的に吸入・吐出されます。

メカニカル式の作動原理(TCS/TCA50, 80型)

  1. エアー室Aに圧縮エアーが送られると、一対のダイアフラムはセンタロッドとともに左方向へ移動し、ポンプ室Aの液体が押出され、同時にポンプ室Bに液体が吸込まれます。
  2. センタロッドがストロークいっぱいまで左に移動するとスライドバルブが切換わり、圧縮エアーはエアー室Bに送られます。
  3. すると、センタロッドは右へ移動し、ポンプ室Bの液体が押出され、同時にポンプ室Aに液体が吸込まれます。この動作の繰返しにより液体が連続的に吸入・吐出されます。

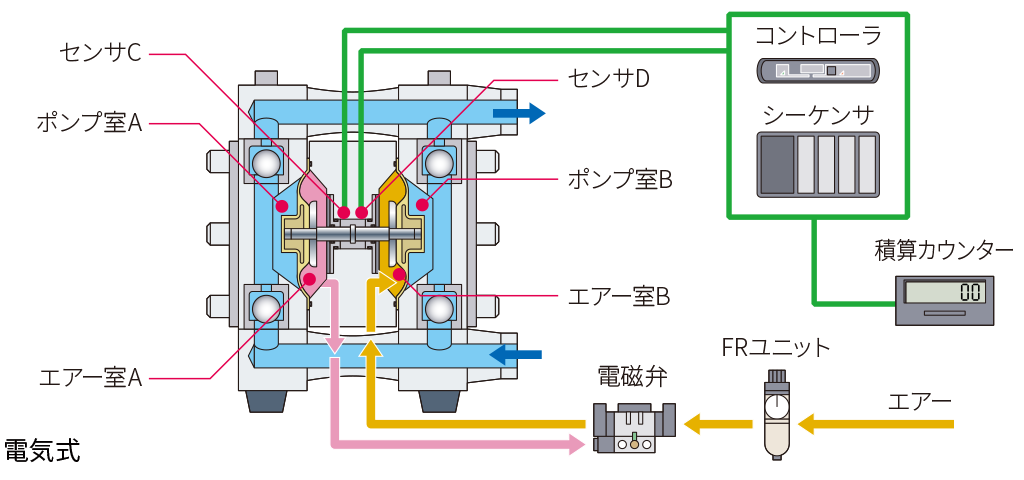

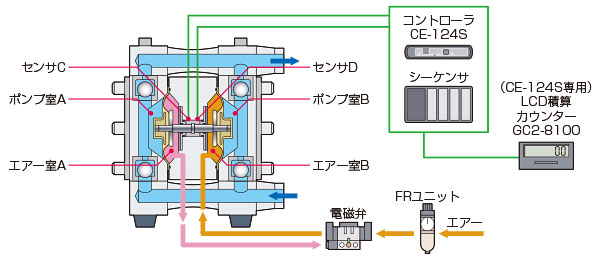

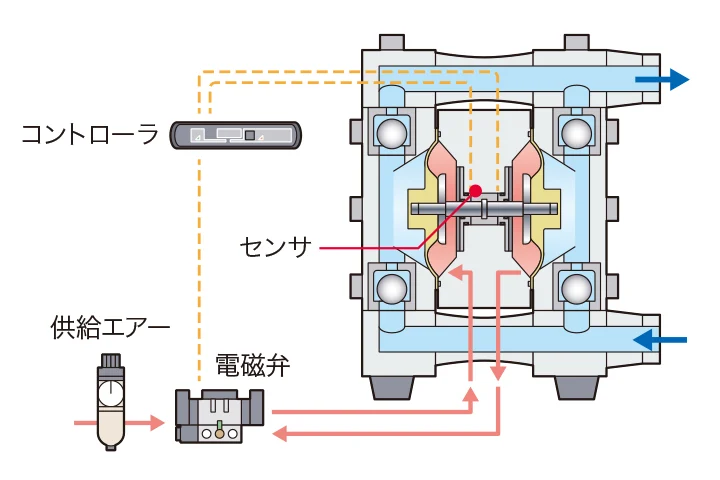

電気式(センサー検知式)の作動原理

  1. エアー室Aに圧縮エアーが送られると、一対のダイアフラムはセンタロッドとともに左方向へ移動します。
  2. センタロッドがストロークいっぱいまで左に移動すると、センサC(静電容量型または光ファイバー型)がこれを検知し、コントローラが作動して電磁弁が切換ります。
  3. 電磁弁が切換ると、圧縮エアーはエアー室Bに送られ、ダイアフラムはセンタロッドとともに右方向へ移動します。
  4. センタロッドがストロークいっぱいまで右に移動すると、センサD(静電容量型または光ファイバー型)が検知し、コントローラが作動して電磁弁が切換り、右図の状態に戻ります。この動作の繰返しによりダイアフラムは連続的に往復動します。
    注:右のイラストは静電容量型のものです。光ファイバー型の場合はポンプとコントローラの間にアンプ(オプション)が必要です。

注:上図は静電容量型のものです。光ファイバー型の場合はポンプとコントローラの間にアンプ(オプション)が必要です。

概略仕様

最大吐出量範囲 11.5 – 950 L/min
最高吐出圧力範囲 0.7 – 0.85 MPa
最大エアー消費量範囲 250 – 8000 NL/min
供給エアー圧力範囲 0.1 – 0.85 MPa
主要材質(ダイアフラム部) CR、NBR、PTFE、TPEE、TPO、EPDM、FKM
液温範囲 0 – 100 ℃(機種により異なります。)
粘性液 8000 mPa·s(詳細はお問い合わせください。)
スラリー液 濃度:30 – 40 wt%、粒径:1 – 10 mm(詳細はお問い合わせください。)
シール方式 シールレス
