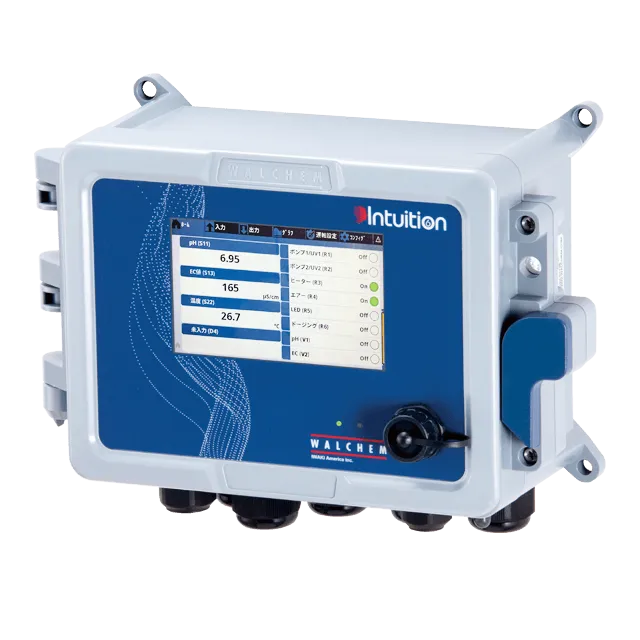

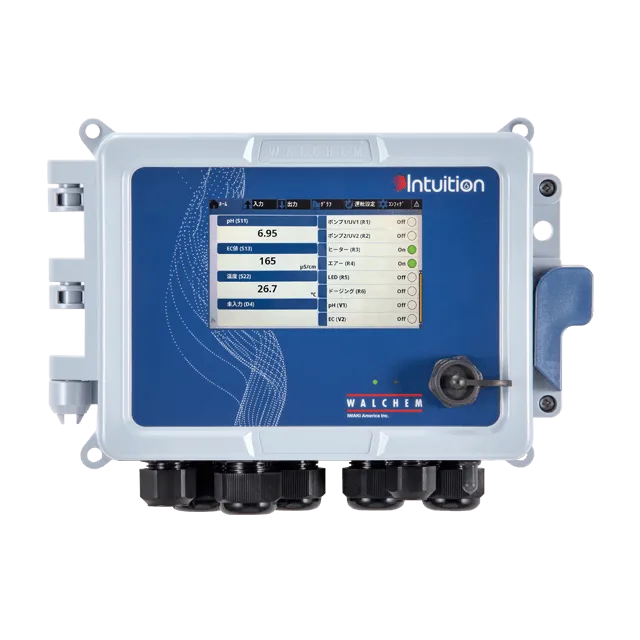

ウォルケムコントローラ Intuition-6の特長

Intuition-6は、経済性に優れた水処理コントローラでありながらデータロギング機能や警報メッセージをEメール送信可能であるなど上位モデルに引けを取らない高い信頼性と各リレーの機能面で優れた柔軟性を合わせ持ちます。またセットアップの容易な大型タッチパネルディスプレイとアイコン表示でわかりやすく直感的な操作性を追求しました。

さらに日本語をはじめとする多言語に対応しており簡単アクセスで、接続可能な海外や出張先、外出先などでの状況確認や設定変更が可能となります。Intuition-6は、冷却塔・ボイラーをはじめとする様々な水処理関連の解決策として信頼性に優れた制御を実現します。

  • 大型タッチパネルディスプレイとアイコン表示により、セットアップが簡単
  • 汎用性に富んだユニバーサルセンサ入力 =センサカードの組み合わせ次第で多様な要求に対応可能
  • 蛍光染料センサ(リトルディッパー2)やその他プロセス値に対応したデュアルアナログ(4~20 mA)入力を選択可能
  • 多言語に対応しているため、国内外を問わず、セットアップが簡単
  • 制御出力6点を用途に応じて柔軟に割付できるので、他のモデルに比べてより多くの用途で活用可能
  • 設置が簡単で経済的なウォールマウントタイプ
  • センサ値や制御出力状況をWebサイト上で図表化し、表示可能
  • データロギング機能を搭載
  • 警報メッセージ、データログレポート、システムサマリー、グラフに関するレポートをEメール送信が可能(通信対応機種のみ)
  • インターネット(水処理管理ソフトウェアツール Walchem Fluent®)、LANなどを用いたイーサネットによるリモートアクセスを任意選択可能(通信対応機種のみ)

用途例

冷却塔・ボイラーをはじめとする様々な水処理用途、植物工場の水質管理と栽培棚ごとの遠隔データログ取得など

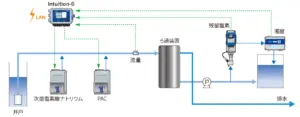

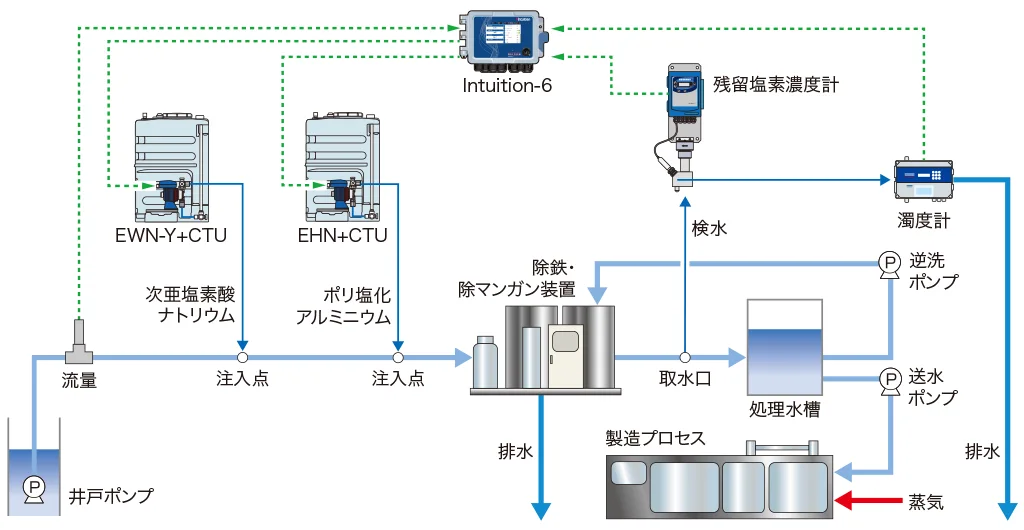

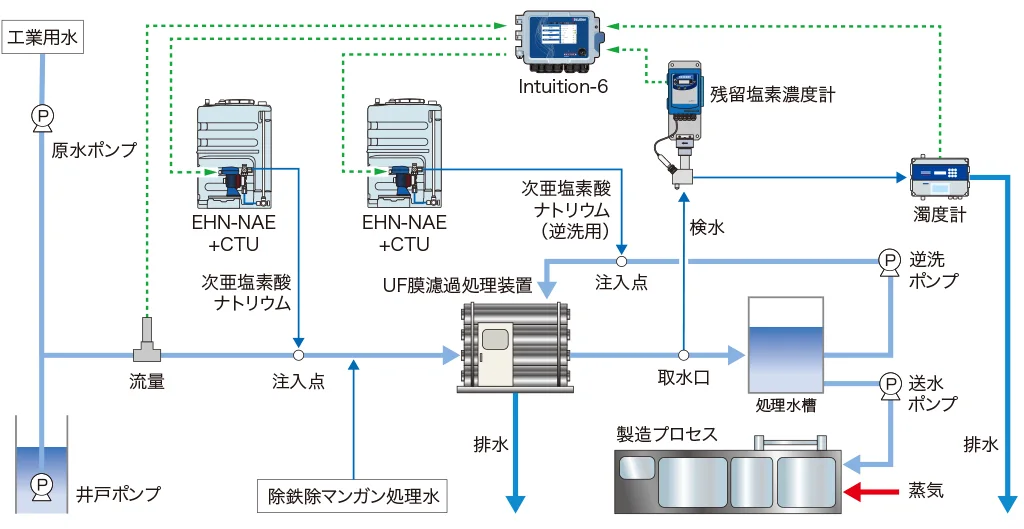

井水処理

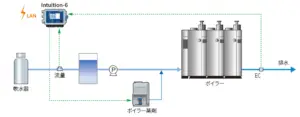

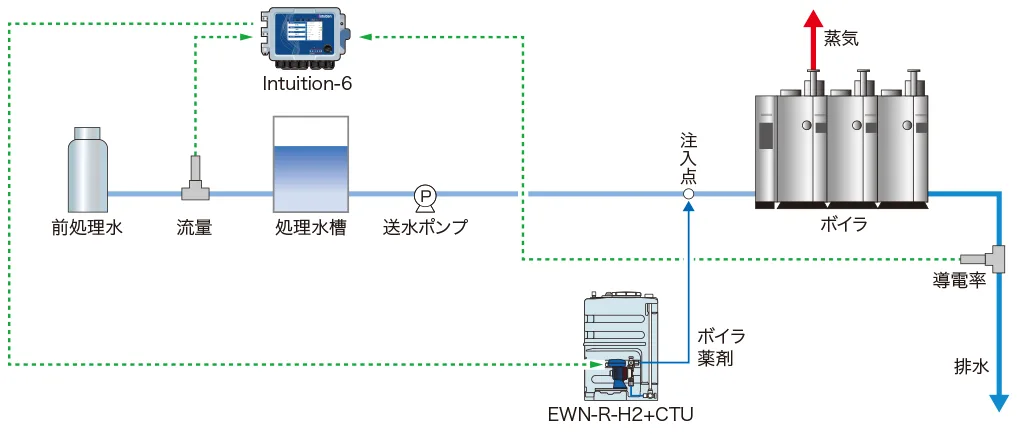

ボイラー処理

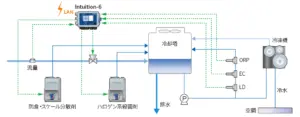

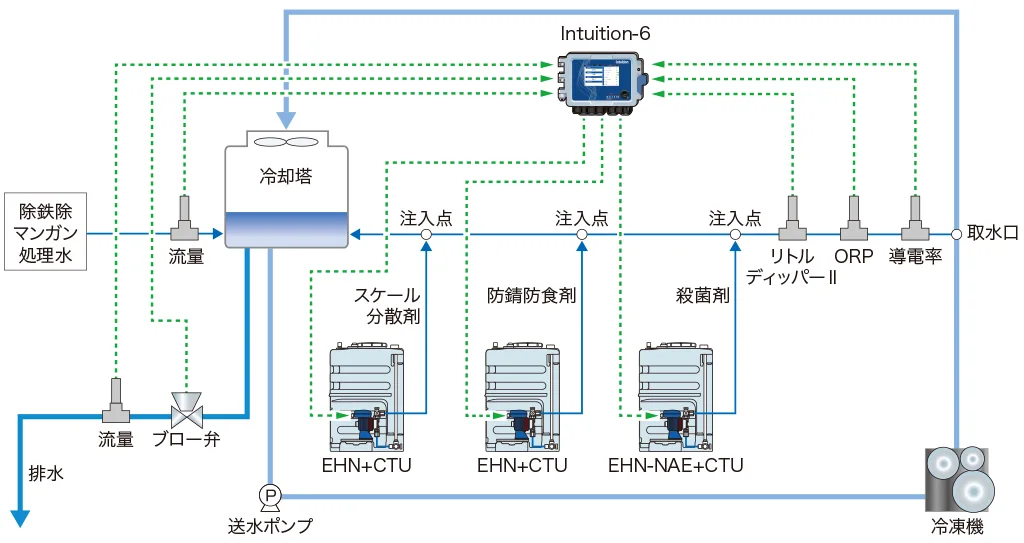

冷却水処理

概略仕様

型式 WJCT6100H□□□□-NNNNN クーリングコントローラ
WJPH6400H□□□□-NNNNN pH/ORPコントローラ
WJCN6□00H□□□□-NNNNN 電導度コントローラ
適用センサ(別売) 2電極式電導度センサESB型(セル定数1.0、0.1、0.01)
電磁式電導度センサMCS型
pHセンサ WEL型 (IS8型、SH型には別途プリアンプ要)
ORPセンサ WEL型 (IS8型、SR型には別途プリアンプ要)
測定 2電極式電導度 測定範囲:0.000〜30.000mS/m(セル定数0.01)、0.00〜300.00mS/m(セル定数0.1)、0.0〜3000.0mS/m(セル定数1)、0〜30000mSm(セル定数10)
分解能:0.001mS/m、0.01mS/m、0.1mS/m、1mS/m
直線性:F.S±1%(コントローラ単体)
電磁式電導度
(測定レンジ選択)
測定範囲:50.0〜1200.0mS/m、300.0〜4000.0mS/m、1000〜15000mS/m、5000〜50000mS/m、20000〜200000mS/m(任意選択可能) (表示可能範囲は0〜1600.0、5332.0、19995、66650、266600mS/m)
分解能:0.1mS/m、1mS/m
直線性:F.S±1%(コントローラ単体)
pH 測定範囲:0.00〜14.00pH (表示可能範囲は-2.00〜16.00pH)
分解能:0.01pH
再現性:±0.05pH(コントローラ単体)
ORP 測定範囲:±1500.0mV
分解能:0.1mV
再現性:±5mV(コントローラ単体)
温度 測定範囲:-5.0〜260.0℃
分解能:0.1℃
直線性:F.S±1%(コントローラ単体)
単位:℃、℉
低速流量計
積算流量
最大周波数:20Hz、最小25msec
積算範囲:0〜2000000000
メータ係数:1〜100000単位/1パルス
単位:lit、gal、m3
高速流量計
積算流量、瞬時流量
最大周波数:500Hz、最小 1.00msec
積算範囲:0〜2000000000
パルス定数:0.01〜100000.00 パルス/ lit、gal、m3
流量単位:lit、gal、m3
時間単位:/sec、/min、/hour、/day
フローチェッカー
積算流量、瞬時流量
積算範囲:0〜1000000
メータ係数:0.001〜1000.000 単位mL固定
流量単位:lit、gal、m3
時間単位:/min、/hour、/day
入力 センサ入力 電極・電磁式電導度センサ、pH・ORPセンサ
アナログ入力 DC4〜20mA 最大4点(入力仕様記号による)
入力抵抗 CH1:130Ω、CH2:280Ω(コンボカード)
センサ電源DC24V内蔵、合計2W
デジタル入力 6点、無電圧接点入力、9V 2.3mA
デジタル入力 2秒以内応答
接触式流量センサ 0〜20Hz 最小25msec
バドル式流量センサ 0〜500Hz 最小1.25msec
出力 リレー出力 6点(接点種類はリレー仕様記号による)
有電圧接点 電源電圧出力、ヒューズ付合計電流6A未満
無電圧接点 6A(抵抗負荷)93W
半導体接点 (パルス出力)最大負荷DC40V
4〜20mA出力 2点、絶縁型、最大負荷抵抗600Ω
電源 100〜240VAC、50/60Hz、7A

pH・ORPセンサ

8000シリーズ

・耐食性・耐温度性に優れたPPS樹脂製
・被測定液の汚染を軽減する内部液無補充型
・メンテナンスが簡単
・電極構造は一般・浸漬・流通の3タイプ

8000シリーズ詳細

SH/SRシリーズ

・内部液補給タイプ
・液絡部の目詰まりが少なく長寿命
・廃水処理・表面処理などのプロセス用途に

SH/SRシリーズ詳細

WELシリーズ

・高いコストパフォーマンス
・電極は工具なしでも簡単に接続・取外しが可能
・筐体にバッテリー不要のプリアンプを内蔵
・Intuition-6とIntuition-9に直接接続が可能

電導度センサ

電極式

・測定範囲:0.0〜3000.0mS/m, 0.00〜300.00mS/m, 0.000〜30. 000mS/m
・使用可能温度範囲:5〜45℃
・温度センサ:Pt1000 Ω

※コントローラとと組み合わせた場合の値です。 センサ単体の性能を示すものではありません。

電磁式

・測定範囲:0〜200S/m
・使用可能温度範囲:0〜60℃
・温度センサ:Pt1000 Ω

※薬液の種類や濃度によって異なります。
