最大吐出量範囲(50/60Hz):8〜125 / 9〜135L/min 強酸などの高比重液の取扱いが可能な小型マグネットドライブ式シールレスポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
メイン材質にCFRETFEを採用したMD-Fシリーズと、CFRPVDFを採用したMD-Vシリーズは、強酸・強アルカリ・有機溶剤など、ほとんどの薬液を取扱うことができます。
MD-Fシリーズは、強酸をはじめとする高比重液の取扱いを目的とした設計です。インペラは比重に応じ3種類を標準化、取扱い液に応じ自由に選択することができます。
マグネットドライブ方式によるシールレスポンプです。ポンプ部の液漏れがなく、シール交換の手間が不要。コンパクト設計と相まって装置組込みに最適なポンプです。

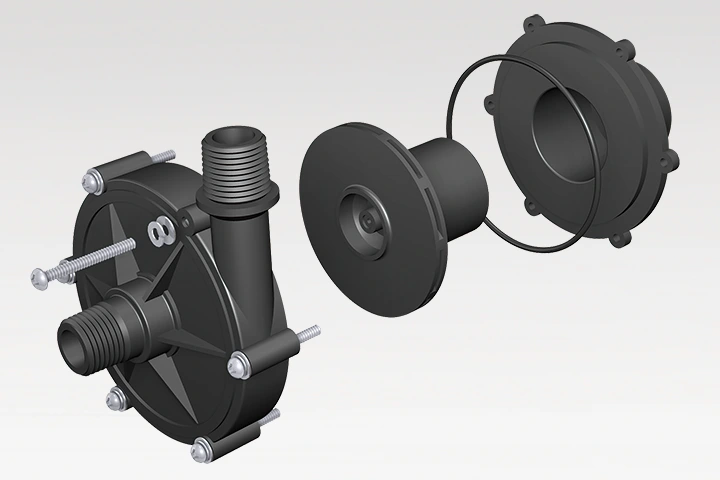

ポンプ部はユニット化されたわずかな部品で構成されていますので、分解・点検は驚くほど簡単です。
型式 | MD-F | MD-V |
---|---|---|
最大吐出量範囲 | 9 / 10〜125 / 135L/min | 8 / 9〜86 / 97L/min |
最高揚程範囲 | 3 / 3.1〜10.5 / 11.5m | 1.0 / 1.4〜14.3 / 20.3m |
主要材質 | CFRETFE | CFRPVDF |
モータ出力範囲 | 10〜260W | 5〜180W / 5〜216W |
電源 | AC100V単相、AC200V単相、AC200V三相 | AC100V単相、AC200V三相 |
液温範囲 | 0〜80℃ (液質により異なります) | 0〜80℃ (液質により異なります) |
比重限界 | 2.3程度まで(機種により異なります) | 1.3程度まで(機種により異なります) |
シール方式 | シールレス | シールレス |
オプション
ネジ接続タイプ専用のユニオン継手です。3種類の口径と2種類の材質を用意しました。
流量制御機器
• 小型マグネットポンプ専用のインバータ(MD-6·10·15·20·30·40·55)
• 各種保護機能を標準装備
• 操作パネル・モニター機能を搭載
