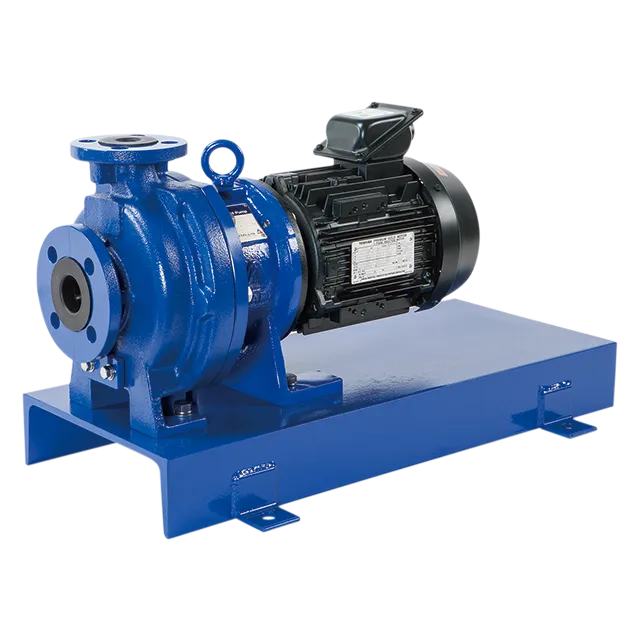

MDMシリーズの特長

CFRETFEと PFAタイプを標準化

樹脂材質にはカーボン繊維強化CFRETFEとPFAを採用。特にPFAタイプは半導体グレードのナチュラル材を使用しているため、コンタミ・パーティクルの発生や溶出が少なく半導体用の高純度薬品や超純水に最適です。

• MDM50-2/65-2はCFRETFEのみになります。

優れた耐久構造

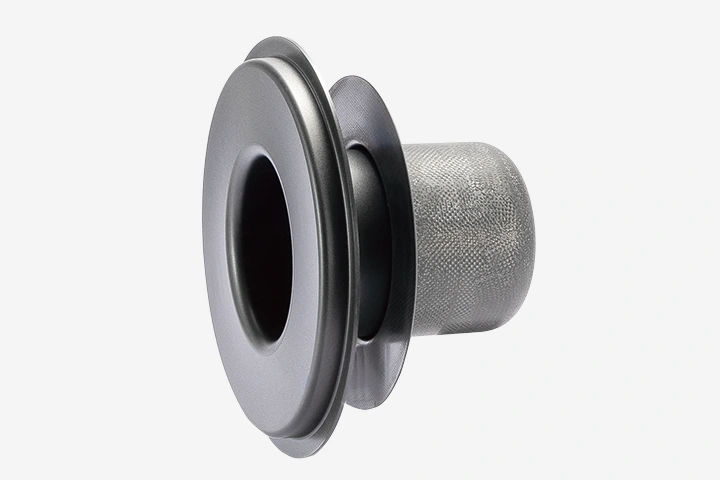

ポンプ本体の外周部はダクタイル鋳鉄でカバー。最も応力のかかるリアケーシングは繊維強化プラスチック製リアケーシングカバーで補強することにより、十分な強度を確保するとともに回転磁界による渦電流損失も低減しました。また、万一駆動マグネットとリアケーシングが接触しても火花が発生することがなく、安全性が高くなっています。

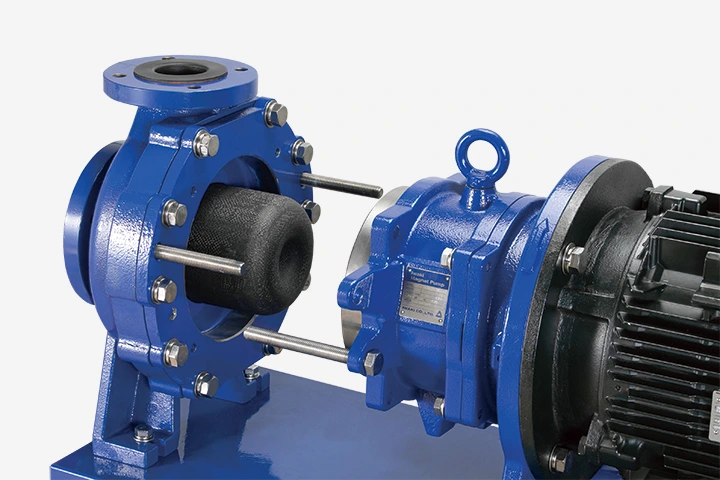

バックプルアウト方式

配管したままで内部点検・部品交換ができるバックプルアウト方式を採用、保守点検が容易に行なえます。しかも、ブラケットをバックプルした際にも液漏れしない、安全重視の設計です。(ベース付タイプのみ)

高揚程タイプをラインアップ

高揚程仕様のMDM25-3、40-2型をラインアップしました。どちらも最高揚程100m(60Hz)をカバーします。さらに大流量・高揚程仕様のMDM50-2、65-2型をラインアップしました。どちらも最大流量1400L/min、最高揚程85m(60Hz)をカバーします。

ISO規格対応

共通ベース付タイプの配管取合い寸法は、ISO規格に準拠しています。また、ベースなしタイプも対応可能です。

• 当社の他のマグネットポンプシリーズとの寸法互換性についてはお問合せください。
• ANSI規格対応タイプもあります。詳しくはお問合せください。

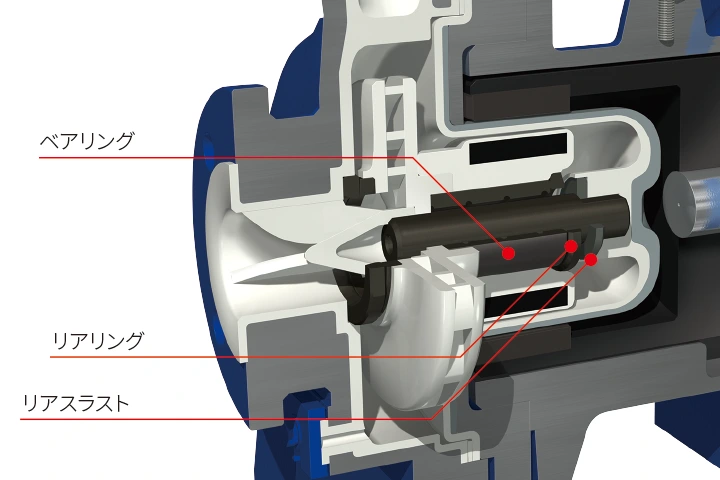

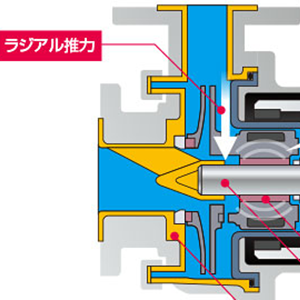

独自の空運転対応構造
ノンコンタクトシステム

全機種に空運転対応構造を採用。従来のマグネットポンプと異なり、空運転やエアー巻込み運転時でもベアリングとリアスラストが接触しない構造になっています。また、万一接触しても、新採用のリアリングが発熱を最小限に抑えるため、樹脂部の溶融を避けることができます。

• CFタイプ(ベアリング材質:高密度カーボン)は完全な空運転およびエアー巻込み運転に対する耐久性が大幅に向上しています。
• KKタイプ(ベアリング材質:SiC)は完全な空運転はできませんが、エアー巻込み運転に対する耐力はCFタイプと同等です。

MDM50/65-2の特長

最適化設計(接液部構造の改良)により
高効率・低NPSHを達成

CFD 注1 の活用により水力効率を追求し、クラス最高レベルのポンプ効率を達成しました。注2また、新規設計のインペラはキャビテーションの発生を抑制し、吸込み特性が向上しました。

注1:CFD(Computational Fluid Dynamics)= 数値流体計算技術
注2:樹脂製マグネットポンプ(当社/他社)の同等サイズとの比較

小型化・軽量化

従来のMDE シリーズ(同等性能のポンプ)と比べて、設置面積を27% 減、重量が約9% 軽量化しました。

耐圧1.6MPaを実現

新採用のCFRP(カーボン繊維強化プラスチック製)リアケーシングカバーの採用により、大型でありながら高耐圧を実現。高比重液への対応が可能となりました。

メンテナンス性が向上

メンテナンス用のボルトを追加し、バックプル時の分解組立てが従来より容易になりました。

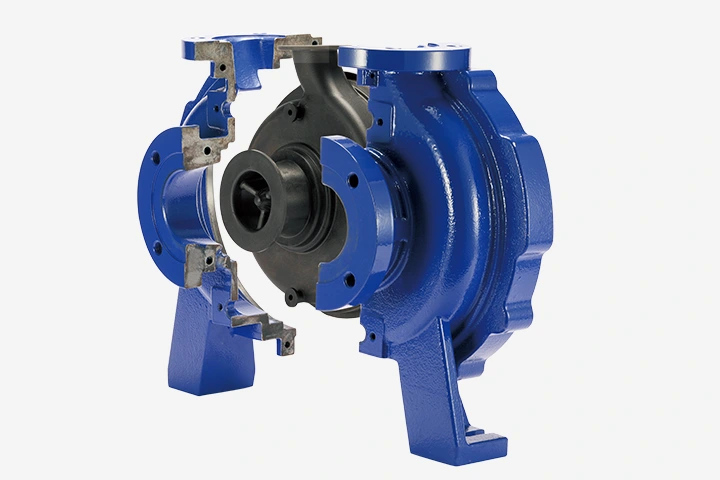

大流量機種初の
分割式フロントケーシングを採用

鋳物カバーと樹脂ケーシングが分割可能で、メンテナンスコス トの低減に繋がります。

新形状の軸受を採用

異常運転時やスラリー液に対する耐力が向上しました。

概略仕様(50/60Hz)

最大吐出量範囲 200〜1800 / 200〜1800L/min
最高揚程範囲 8.6〜74.6 / 12.8〜106.3m
主要材質 CFRETFE、PFA
所要動力範囲 1.5〜30kW
吐出口径範囲 25〜65A
液温範囲 CFRETFE:-20〜105℃、PFA:-20〜150℃ (液質により異なります)
比重限界 2.0程度まで(お問合せください)
シール方式 シールレス

オプション

ポンププロテクタ DRN

DRN型は空運転やモーターオーバーロードなど、異常運転を検知しポンプを安全に停止します。

• 豊富な入力:アナログ2点、デジタル1点、温度1点、電流1点
簡単操作:運転状態を記憶し上下限を設定できる2つのモード
バーグラフ表示:運転状態を一目で確認
ロギング機能:警報要因と時刻を記録、メンテナンス時期をお知らせ
通信機能:通信機器と接続して設定可能
