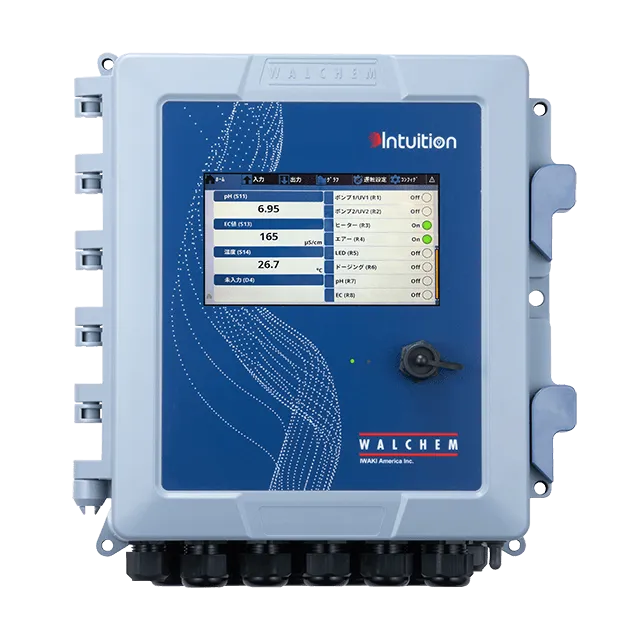

ウォルケムコントローラ Intuition-9の特長

Intuition-9は、高性能センサ機能、測器、液体処理、各種データ通信技術を1台にすべて集約した冷却塔・ボイラー用コントローラです。その確かな性能は水処理業界でも最高水準を誇ります。設定も分かりやすく直感的に行えるので、システム構成も簡単。多種多様な複数の冷却塔、ボイラー、閉ループシステム、水処理関連プロセス全般にいたるまで管理ができるようにシステム構成が可能です。

様々な直接センサ入力や、腐食、水準、温度、圧力などを計測するその他デバイスからの測定入力値をもとに、モニタリングや管理を行います。24時間365日、常に稼働して、現場担当者だけでなく現場にいないスタッフにもシステムのパフォーマンス状況を通知します。また、水処理に関してもIntuition-9を使用すれば、包括的な管理を高い信頼性のもとに実現可能です。

  • 7インチカラータッチパネルディスプレイとアイコン表示により、セットアップが簡単
  • 汎用性に富んだユニバーサルセンサ入力=センサカードの組み合わせ次第で多様な要求に対応可能
  • 蛍光染料センサ(リトルディッパー2)やその他プロセス値に対応したデュアルアナログ(4〜20 mA)入力を選択可能
  • 多言語に対応しているため、国内外を問わず、セットアップが簡単
  • 制御出力最大12点を用途に応じて柔軟に割付できるので、他のモデルに比べてより多くの用途で活用可能
  • 設置が簡単で経済的なウォールマウントタイプ
  • センサ値や制御出力状況をWebサイト上で図表化し、表示可能
  • データロギング機能を搭載
  • バーチャル出力で組み合わせ制御も可能
  • 警報メッセージ、データログレポート、システムサマリー、グラフに関するレポートをEメール送信が可能
  • インターネット(水処理管理ソフトウェアツール Walchem Fluent)、LANなどを用いたイーサネット、Wi-Fi接続によるリモートアクセスを任意選択可能(Wi-Fiは対応機種のみ)

用途例

複数の冷却塔、ボイラー、閉ループシステム、水処理関連プロセス 全般、独立設備の集中管理および遠隔でのデータログなど

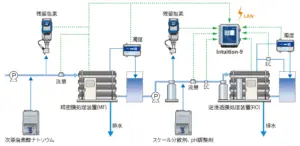

前処理

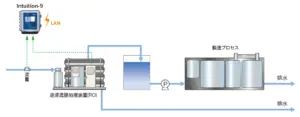

製造水処理

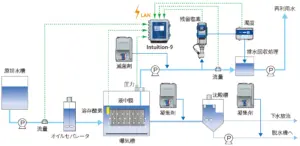

廃水・回収処理

概略仕様

型式 WCT93000HAACGNNN-NNNNNN クーリング用
WIN94000HAACGNNN-NNNNNN 一般制御用
WIN97000HDDDDDNN-NNNNNN モニタリング用
適用センサ(別売) 電極式電導度センサESB型(セル定数 1.0、0.1、0.01)
電磁式電導度センサMCS型
pHセンサ WEL型(IS8型、SH型には別途プリアンプ要)
ORPセンサ WEL型(IS8型、SR型には別途プリアンプ要)
測定 2電極式電導度 測定範囲:0.000〜30.000mS/m(セル定数0.01)、0.00〜300.00mS/m(セル定数0.1)、0.0〜3000.0mS/m(セル定数1)、0〜30000mSm(セル定数10)
分解能:0.001mS/m、0.01mS/m、0.1mS/m、1mS/m
直線性:F.S±1%(コントローラ単体)
電磁式電導度
(測定レンジ選択)
測定範囲:50.0〜1200.0mS/m、300.0〜4000.0mS/m、1000〜15000mS/m、5000〜50000mS/m、20000〜200000mS/m(任意選択可能)(表示可能範囲は0〜1600.0、5332.0、19995、66650、266600mS/m)
分解能:0.1mS/m、1mS/m
直線性:F.S±1%(コントローラ単体)
pH 測定範囲:0.00〜14.00pH(表示可能範囲は−2.00〜16.00pH)
分解能:0.01pH
再現性:±0.05pH(コントローラ単体)
ORP 測定範囲:±1500.0mV
分解能:0.1mV
再現性:±5mV(コントローラ単体)
温度 測定範囲:-5.0〜260.0℃
分解能:0.1℃
直線性:F.S±1%(コントローラ単体)
単位:℃、℉
低速流量計
積算流量
最大周波数:20Hz、最小25msec
積算範囲:0〜2000000000
メータ係数:1〜100000 単位/1パルス
単位:lit、gal、m3
高速流量計
積算流量、瞬時流量
最大周波数:500Hz、最小 1.00msec
積算範囲:0〜2000000000
パルス定数:0.01〜100000.00 パルス/ lit、gal、m3
流量単位:lit、gal、m3
時間単位:/sec、/min、/hour、/day
フローチェッカー
積算流量、瞬時流量
積算範囲:0〜1000000000
メータ係数:0.001〜1000.000 単位mL固定
流量単位:lit、gal、m3
時間単位:/min、/hour、/day
入力 センサ入力注1 電極・電磁式電導度センサ、pH・ORPセンサ
アナログ入力注1 DC4〜20mA 最大24点(入力仕様記号による)
入力抵抗 CH1:130Ω、CH2〜6:280Ω DC24V内蔵、各ch最大1.5W
デジタル入力 12点、無電圧接点入力、12V 2.3mA
デジタル入力 2秒以内応答
接触式流量センサ 0〜20Hz 最小25msec
バドル式流量センサ 0〜500Hz 最小1.00msec
出力 リレー出力注2 8点または12点(接点種類はリレー仕様記号による)
有電圧接点 電源電圧出力、ヒューズ付合計電流6A未満
無電圧接点 6A(抵抗負荷)93W
半導体接点 (パルス出力)最大負荷DC40V、0.2A
4〜20mA出力 最大16点、絶縁型、最大負荷抵抗600Ω
電源 100〜240VAC、50/60Hz、15A(20A)

注1:入力点数はI/Oモジュール仕様記号による
注2:出力点数はI/Oモジュール仕様記号による

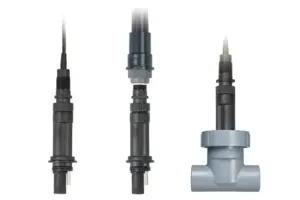

pH・ORPセンサ

8000シリーズ

・耐食性・耐温度性に優れたPPS樹脂製
・被測定液の汚染を軽減する内部液無補充型
・メンテナンスが簡単
・電極構造は一般・浸漬・流通の3タイプ

8000シリーズ詳細

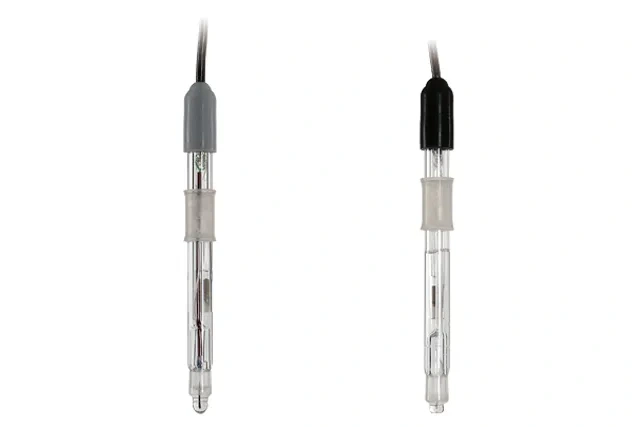

SH/SRシリーズ

・内部液補給タイプ
・液絡部の目詰まりが少なく長寿命
・廃水処理・表面処理などのプロセス用途に

SH/SRシリーズ詳細

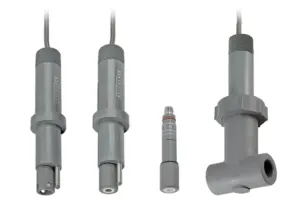

WELシリーズ

・高いコストパフォーマンス
・電極は工具なしでも簡単に接続・取外しが可能
・筐体にバッテリー不要のプリアンプを内蔵
・Intuition-6とIntuition-9に直接接続が可能

電導度センサ

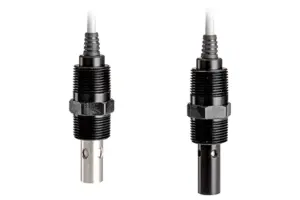

電極式

・測定範囲:0.0〜3000.0mS/m, 0.00〜300.00mS/m, 0.000〜30. 000mS/m
・使用可能温度範囲:5〜45℃
・温度センサ:Pt1000 Ω

※コントローラとと組み合わせた場合の値です。 センサ単体の性能を示すものではありません。

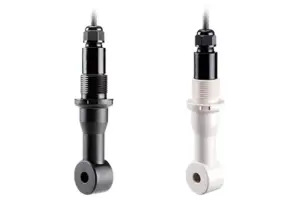

電磁式

・測定範囲:0〜200S/m
・使用可能温度範囲:0〜60℃
・温度センサ:Pt1000 Ω

※薬液の種類や濃度によって異なります。

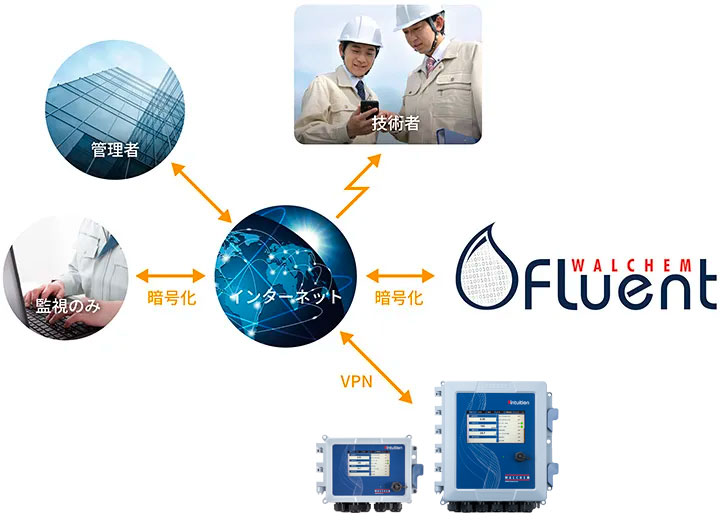

水処理管理ソフトウェアツール Walchem Fluent

セットアップ・使用が容易なWalchem Fluentは、ユーザーの能力を効率的、効果的に活かすためにIoT、プロセスオートメーション、リモートモニタリングと制御、およびデータのグラフ化機能が組み込まれています。Walchem Fluentは、水処理サービスを管理するための最も貴重なリソースの1つになります。対応機種:Intuition-6、Intuition-9

Walchem Fluentでは情報の提供にhttpsを使用します。httpsは第三者が、閲覧したり改ざんできないようにデータを暗号化・提供するため、利用者は安心してデータを閲覧できます。

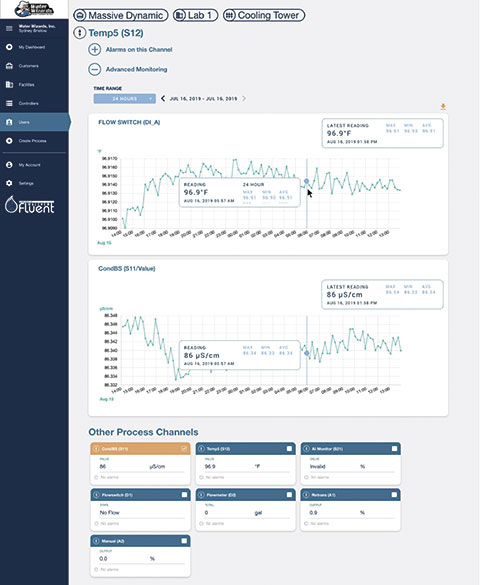

Walchem Fluentモニタ画面

  • 対応ブラウザ:Edge、Chrome、Firefoxなど
  • データ保管場所:クラウド、コントローラ
  • ブラウザ上の機能
    ・最新/過去データの閲覧
    ・アラームの確認
    ・グラフ
    ・ダッシュボード
    ・アラームエスカレーション
ダッシュボード

ダッシュボードとは注視している顧客、施設、それらのパラメータを抽出して表示する機能です。警報は「すべて・要確認・確認済み」の表示を選択できます。また監視が必要な顧客・施設に☆を付け容易に監視可能。

エスカレーション

エスカレーションとは警報通知(メール)を段階的に分けられたグループにメールで通知する機能です。トラブルの未処理を防止します。

顧客+施設管理

  • 顧客とその施設を完全に管理し、必要な情報にできる限り迅速にアクセスできます。
  • 優先的な顧客や施設にフラグを付けることで、すぐアクセス可能です。翌週の計画作成に役立ちます。

プロセス監視+制御

  • 顧客のリアルタイムデータに、どこからでもアクセスできます
  • 既存機能のLiveConnectは健在で、直接コントローラに接続し、設定を変更できます

チーム管理

  • 管理者(Administrator)、技術者(Technician)、監視のみ(View only)の役割を作成
  • アクセスが必要な顧客のみを表示させる権限のカスタム設定

データ管理+視覚化

  • カスタマイズ可能なダッシュボードで主要なパラメーターを一目で評価
  • 確認機能を備え優先度レベル別に整理されたアラームに簡単アクセス
  • カスタマイズしたダッシュボード体験のために顧客、施設、コントローラをブックマーク
  • 直近および過去のデータの傾向を、読みやすい対話型グラフで視覚化
  • 複数のコントローラチャネル間でグラフを比較
  • 履歴データにアクセスし、レポートのニーズに合わせてグラフをPDFおよびCSVファイルに変換可能

アラーム+カスタムアラーム通知

  • アラーム発生を作業者に通知することでワークフローを管理
  • 最初に通知されたグループを含むエスカレーションプロセスをカスタマイズ
  • 2つの特殊ユーザーグループに通知
  • コントローラチャネルによるアラーム設定の管理
  • アラームレベルを設定して最も重要な問題をすばやく特定
  • アラームメールの概要
