吐出量範囲：38〜450mL/min デジタル/アナログ入力対応の高機能電磁定量ポンプ
※資料のダウンロードには、会員登録が必要です。 会員登録はこちら
エアー抜き調整ネジを回すだけでポンプ室のエアーを簡単に抜くことができます。
• 一部のタイプには付属しません。
新たにマルチ継手構造を採用しました。特殊なナットにより、チューブ接続時のよじれがありません。
• 一部のタイプには、マルチ継手は付属しません。
コントローラのデジタル化により、1〜360spmまで1spm刻みの設定が可能になりました。ストローク長調節と併用することにより、吐出量を幅広く設定することができます。
マニュアル運転、アナログ入力運転機能（入力信号0〜20mAの範囲で任意の2点を設定し、2点間のストローク数を比例制御）、EXT運転（1回のパルス入力に対しポンプがn回作動するカウンター制御、n回のパルス入力に対しポンプが１ショットだけ作動する分周制御）、外部からの接点信号でポンプを運転／停止できるSTOP機能を備えています。
キー操作を無効にするキーロック機能、PRIME運転機能（▲（アップ）キーと▼（ダウン）キーを同時押しをしている間、ポンプは最大ストローク数で運転）を追加しました。
全機種フリー電源化を実現。電源電圧を気にすることなく使用できます。
駆動部・コントロール部などのユニットごとにシール構造を設けることで、IP66相当の防塵・防水構造となっています。
• 屋外での使用は避けてください。
フローチェッカーにより送液状態を検知し、エアーロック等の送液異常時に復帰動作を自動で行えます。
キー操作でポンプの運転/停止や、ストローク数の設定（1〜360spm）が行えます。ストローク数の設定は、運転中/停止中どちらの状態でも可能です。

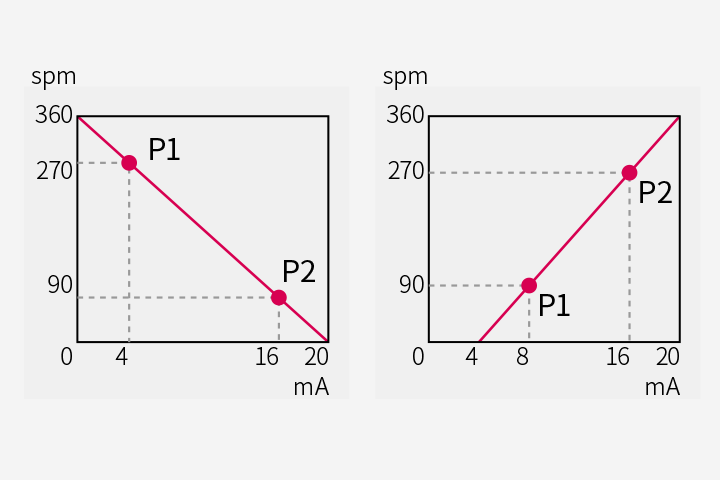

入力信号0〜20mAの範囲で任意の2点を設定し、2点間のストローク数を比例制御することができます。
カウンター制御（1：n）
外部からのパルス信号により、カウンター制御を行います。1回のパルス入力に対しポンプがn回作動します。nは1〜999回まで設定可能です。カウンター動作中に入力されたパルスは最大64535ショットまで記憶されます。
分周制御（n：1）
外部からのパルス信号により、分周制御を行います。n回のパルス入力に対しポンプが1ショットだけ作動します。nは1〜999回まで設定可能です。なお、ポンプ動作中に入力されたパルスは記憶されません。
• それぞれのnを1に設定すると同期運転となります。オプションのEHコントローラと接続する場合はこの機能を使用します。
外部からの接点信号でポンプが停止します。STOP信号の入力が解除されるとポンプが作動します。この機能を使用してON/OFF制御が行えます。レベルセンサなどとの連動に便利な機能です。
• STOP信号が入力している間だけポンプを運転することも可能です（操作キーにて切り換え）。この場合EXTモードでの運転時には、STOP信号が入力されている間だけEXT入力に同期してポンプが作動します。
PA動作

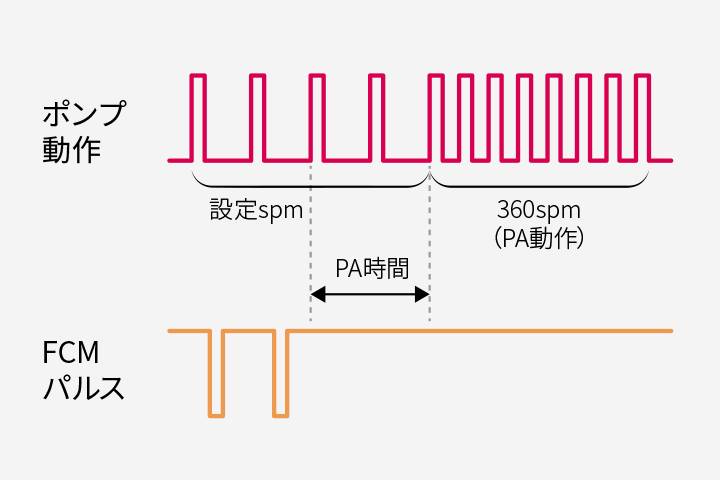

ポンプ動作中送液異常により、フローチェッカーからの信号が停止、その停止状態が設定している時間（PA時間）を超えた場合に、送液を復帰させるため、最大ストロークでポンプを運転させる動作。
PA+AL動作
PA動作の状態が設定している時間（AL時間）を超えた場合に、送液異常と判断してポンプを停止させる動作。
PA+AL+RE動作
PA動作中に送液復帰し、フローチェッカーからの信号が設定している時間（RE時間）以上入力された場合に、設定していたストローク数（PA 動作前のストローク数）でのポンプ運転に戻る動作。
| 吐出量範囲 | 38〜450mL/min |
|---|---|
| 最高吐出圧力範囲 | 0.2〜1.0Mpa |
| ストローク数 | 1〜360spm |
| 主要材質 | PVC、GFRPP、PVDF、SUS316 |
| 電源電圧 | AC100〜240V 50/60Hz 単相 |
| 液温範囲 | PVCタイプ：0〜40℃ GFRPP、PVDF、SUS316タイプ：0〜60℃ |
| 移送可能粘度 | お問合せください |
| 運転機能 | モード | マニュアル（手動運転）、EXT（外部信号運転） |
|---|---|---|
| 制御機能 | 設定 |
|
| STOP | 接点入力時ポンプ停止（コントローラの設定を変更することで接点入力時にポンプを作動させることも可能です。） | |
| 入力 | パルス | 無電圧接点またはオープンコレクタ |
| STOP | 無電圧接点またはオープンコレクタ | |
| アナログ | DC0〜20mA | |
| FCM 入力 | オープンコレクタ | |
| センサ用電源 | DC12V（20mA） | |
| 警報出力 | 無電圧接点 | |
| 電源電圧 | AC100〜240V 50/60Hz 単相 | |
