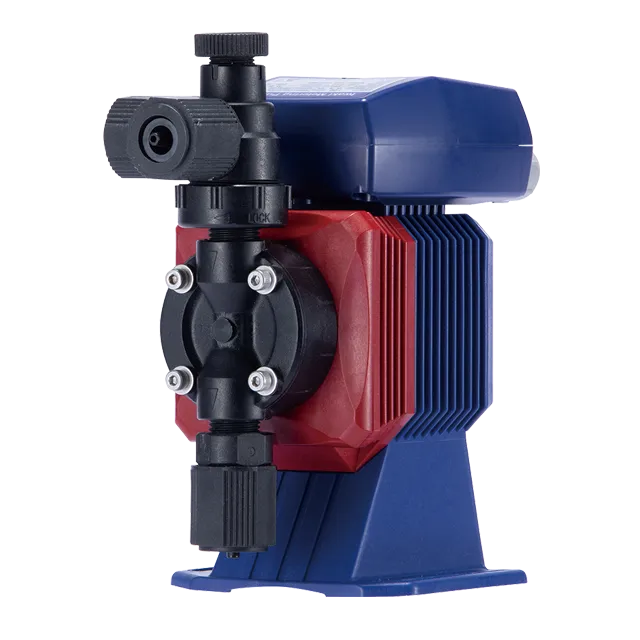

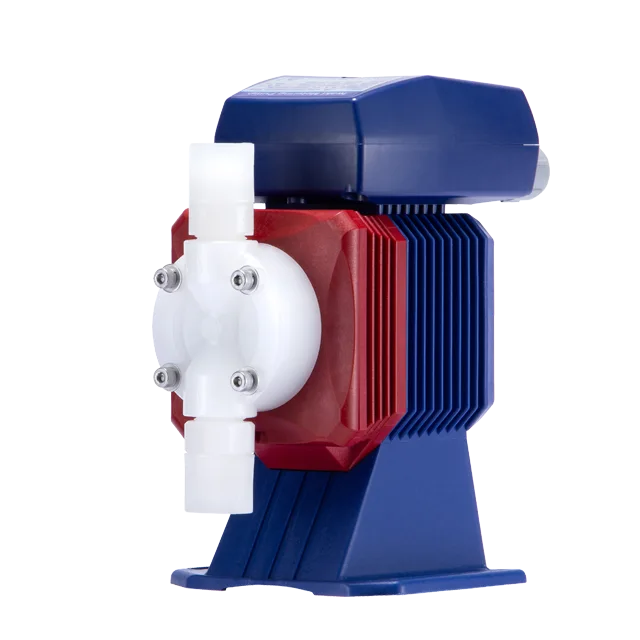

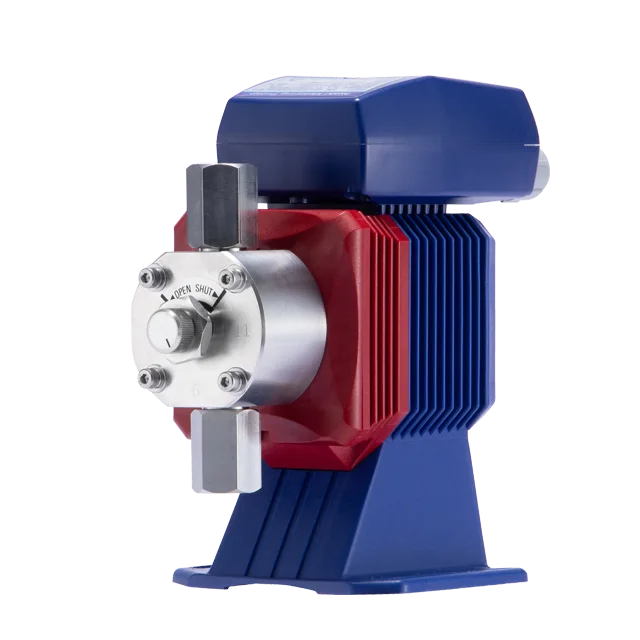

電磁定量ポンプ EHN-R / EHN-RFシリーズ

デジタルコントローラー搭載、フリー電源の電磁定量ポンプ
次亜塩素酸ナトリウム、高分子凝集剤などの注入に対応する特殊仕様を用意

最大吐出量範囲:38~450 mL/min


各資料のダウンロードはこちら
電磁定量ポンプEHN-Rシリーズ
についてのお問い合わせ該非判定はこちら

※資料のダウンロードには、会員登録が必要です。 会員登録はこちら

EHN-R / EHN-RFシリーズの特長

フリー電源

全機種フリー電源化(AC100~240V)を実現。電源電圧を気にすることなく使用できます。

高分解能

コントローラーのデジタル化により、1~360spmまで1spm刻みの設定が可能になりました。ストローク長調節と併用することにより、吐出量を幅広く設定することができます。

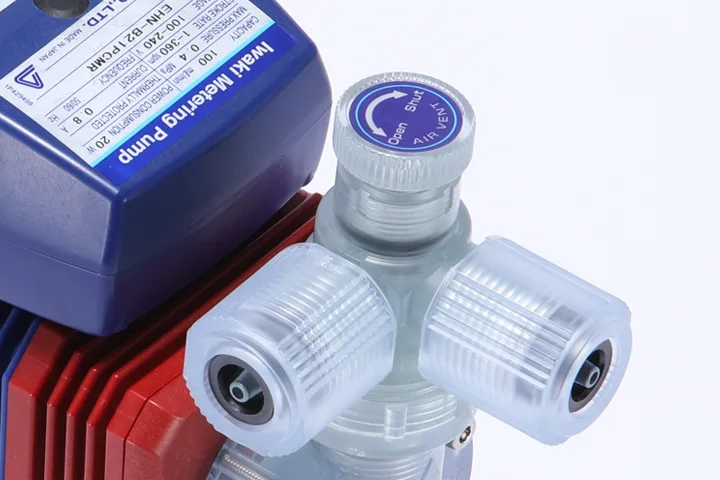

エアー抜きバルブ

小流量モデル(EHN-10、15、20)には、エアー抜きバルブを標準装備。エアー抜き調整ネジを回すだけでポンプ室のエアーを簡単に抜くことができます。
EHN-RFシリーズはフローチェッカーFCM型と専用コントローラを搭載しており、次亜塩素酸ナトリウムの注入に最適な電磁定量ポンプです。

防水・防塵構造

駆動部・コントロールユニットなどのユニットごとにシール構造を設けることで、IP66相当の防水・防塵構造となっています。
●屋外での使用はさけてください。

マルチ継手

新たにマルチ継手構造を採用しました。特殊なナットによりチューブ接続時のよじれがありません。
●一部の型式・コントローラ型・アクセサリーならびにアクセサリーにより構成されるシリーズに関しては、マルチ継手に対応しておりません。



ポンプ概略仕様

最大吐出量範囲

38~450 mL/min

最高吐出圧力範囲

0.2~1.0 MPa

ストローク数

1~360 spm

主要材質

PVC、GFRPP、PVDF、SUS316

電源電圧

AC100~240V 50/60Hz 単相

液温範囲

  • PVCタイプ:0~40℃
  • GFRPP、PVDF、SUS316タイプ:0~60℃

移送可能粘度

お問い合わせください

コントローラ概略仕様

タイプ区分 Rタイプ RFタイプ
運転機能 マニュアル、EXT(分周/カウンタ)、STOP マニュアル、インターバルタイマー、FCM
制御機能 設定
  • マニュアル
    ストローク数 1〜360spm
  • EXT
    ・デジタル入力運転
     カウンター 1:n n=1〜999

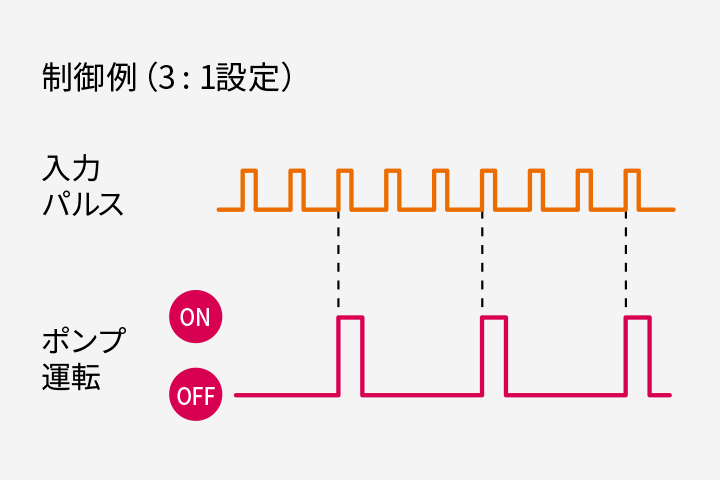

     分周 n:1 n=1〜999
  • マニュアル
    ストローク数 1〜360spm
  • インターバルタイマー設定
    ポンプ動作時間 1〜999分
    ポンプ停止時間 1〜999分
STOP 接点入力時ポンプ停止(コントローラの設定を変更することで接点入力時にポンプを作動させることも可能です。)
入力 パルス 無電圧接点またはオープンコレクタ
STOP 無電圧接点またはオープンコレクタ
FCM入力 オープンコレクタ

特殊仕様ポンプ

ガス化しやすい薬液の
注入に最適

自動エアー抜きタイプ EHN-NAE

  • 次亜塩素酸ナトリウムなどのガス化しやすい薬液を、ガスロックなしに注入。
  • 自動エアー抜き機構を装備。
  • 手動のエアー抜きも標準装備、吐出配管内の圧力抜きが容易。

小流量タイプ電磁定量ポンプ EHN-09

次亜塩素酸ナトリウムの
注入に最適

小流量タイプ EHN-09

  • ユニット形状のダイヤフラムの採用で小流量に対応。標準ポンプと同様のメンテナンス性を確保。
  • 0.2MPaまでのエアー排出、1ショット0.025〜0.05mLの微量注入が実現。

高圧縮ヘッドタイプ電磁定量ポンプ EHN-55

次亜塩素酸ナトリウムの
注入に最適

高圧縮ヘッドタイプ EHN-55

  • ポンプ室のデッドボリュームを極力抑えた、高圧縮型。
  • 次亜塩素酸ナトリウム注入用に最適。

高圧タイプ電磁定量ポンプ EHN-H

ボイラー清缶剤の
注入に最適

高圧タイプ EHN-H

  • 最高1.5MPaまでの高圧吐出が可能。
  • 最大吐出量30、60mL/minの2機種を用意。
  • ボイラー清缶剤の注入に最適。給水ポンプの吐出側注入が可能。(但し1.5MPa以下)

粘性液対応タイプ電磁定量ポンプ EHN-V

高分子凝集剤の
注入に最適

粘性液タイプ EHN-V

  • EHN-Rの粘性液対応タイプ。Max. 300mPa・sまで取り扱い可能。
  • C31、C36の2タイプを用意。
  • 廃水処理などの高分子凝集剤の定量注入用に最適。


アクセサリー

異常運転を防止するフローカウンタ

フローカウンタ FCP型 / センサコントローラ S3D2-CK型

フローカウンタ

フローカウンタFCP型はEHNシリーズの吐出側の脈動を検知してパルス信号を出力します。センサコントローラはパルス信号の確認および注入不良時の警報出力を行います。

センサコントローラが注入不良時の警報出力を行います

検知機能

  • ホースの折れ・詰まりや締切り運転などによる吐出圧力の異常上昇
  • ホースの破損・抜けやチャッキバルブの外れなどによる吐出圧力の低下
  •  エアロックによる注入不良

ガス吸入によるガスロックを未然に防止

脱泡継手 DG型

脱泡継手

取付け例

吸込み配管内に発生したガスを効率よく排出

吸込み配管内に発生したガスはポンプ吸込み側より手前に設けたガス排出口から排出されます。さらに、脱泡継手本体内で発生したガスも本体に設けた傾斜に沿ってガス排出口へ誘導されるため、ポンプ内部へのガス吸込を防ぎます。

取付けは簡単

ポンプ吸込側の部品を交換するだけで簡単に取付けられます。また、ホースの供回りを防ぐマルチ継手タイプを採用。

配管レイアウトに合せて取付け角度の変更可能

取付け角度は180°以上の広範囲で設定可能
